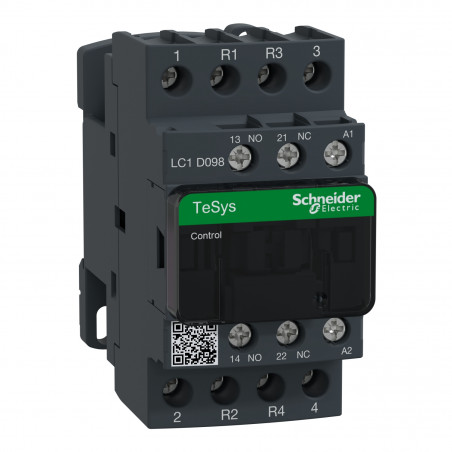

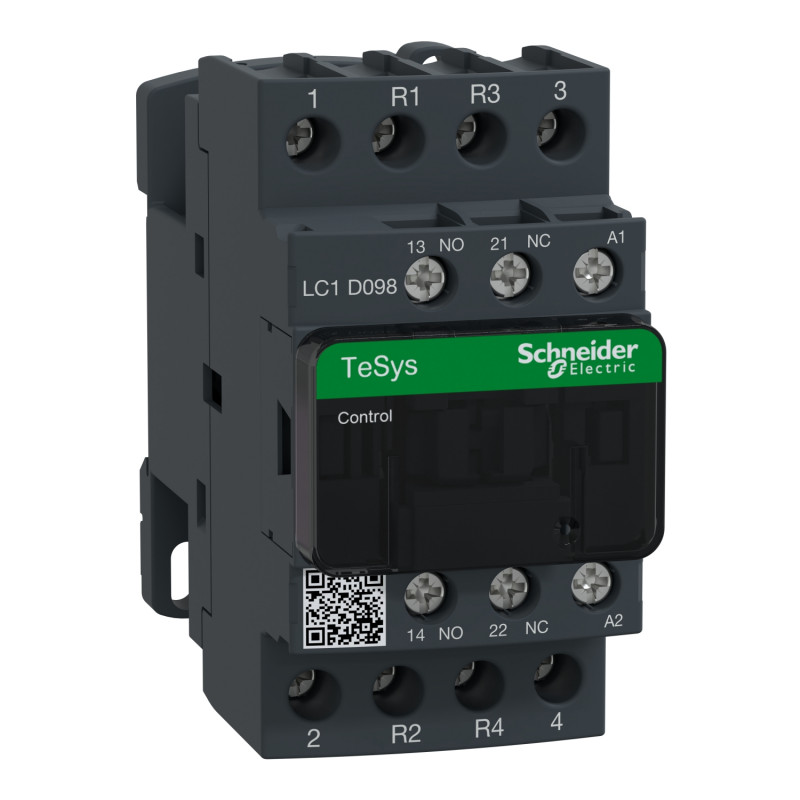

LC1D098P7 Schneider - Contacteur tétrapolaire - 2NO+2NF - 20A - Bobine 230Vca - Vis étrier - Tesys LC1D09
41,50 € HT
Réf. fabricant : LC1D098P7
EAN-13 : 3389110249941
Réf. AE : SCHLC1D098P7
Contacteur de puissance 4P - 20A - 2NO+2NF - Schneider LC1D098P7
Ce contacteur de puissance tétrapolaire fabriqué par Schneider Electric (anciennement Télémécanique) est issu de la gamme TeSys LC1D .
De calibre 20A, les contacts 2NO+2NF (contacts normalement ouverts + contacts normalement fermés) sont actionnés par une bobine de tension 230Vca (courant alternatif). Le circuit de commande 2NO+2NF est complété par des contacts auxiliaires 1NO+1NF.
Ce contacteur LC1D09 dispose d'un système de connexion à vis étrier.
Appareillages compatibles avec le contacteur Schneider LC1D098P7
Questions et réponses
livraison gratuite
Livraison gratuite à partir de 250€ TTC d’achat et 150€ HT pour les pros
Caractéristiques principales du Contacteur de puissance Schneider LC1D098P7 :
- Gamme : TeSys
- Nom du produit : TeSys D
- Type de produit ou équipement : Contacteur
- Nom de l'appareil : LC1D
- application du contacteur : Charge résistive (AC-1)
- Catégorie d'emploi : AC-1
- Description des pôles : 4P
- power pole contact composition : 2F+2O
- [Ue] tension assignée d'emploi : Circuit de puissance: <= 690 V CA 25...400 HzCircuit de puissance: <= 300 V CC
- [Ie] courant assigné d'emploi : 20 A (à <60 °C) à <= 440 V CA AC-1 pour circuit de puissance
- type de circuit de commande : CA à 50/60 Hz
- tension circuit de commande : 230 V CA 50/60 Hz
- Contacts auxiliaires : 1O + 1F
- [Uimp] tension assignée de tenue aux chocs : 6 kV se conformer à CEI 60947
- Catégorie de surtension : III
- [Ith] courant thermique conventionnel : 25 A à <60 °C pour circuit de puissance10 A à <60 °C pour circuit de signalisation
- pouvoir nominal d'enclenchement Irms : 250 A à 440 V pour circuit de puissance se conformer à CEI 60947140 A CA pour circuit de signalisation se conformer à IEC 60947-5-1250 A CC pour circuit de signalisation se conformer à IEC 60947-5-1
- pouvoir assigné de coupure : 250 A à 440 V pour circuit de puissance se conformer à CEI 60947
- [Icw] courant assigné de courte durée admissible : 105 A à <40 °C - 10 s pour circuit de puissance210 A à <40 °C - 1s pour circuit de puissance30 A à <40 °C - 10 min pour circuit de puissance61 A à <40 °C - 1 min pour circuit de puissance100 A - 1s pour circuit de signalisation120 A - 500 ms pour circuit de signalisation140 A - 100 ms pour circuit de signalisation
- calibre du fusible à associer : 10 A gG pour circuit de signalisation se conformer à IEC 60947-5-125 A gG à <= 690 V coordination type 1 pour circuit de puissance20 A gG à <= 690 V coordination type 2 pour circuit de puissance
- impédance moyenne : 2,5 mOhm - Ith 25 A 50 Hz pour circuit de puissance
- [Ui] tension assignée d'isolement : Circuit de puissance: 690 V se conformer à IEC 60947-4-1Circuit de puissance: 600 V CSA certifiéCircuit de puissance: 600 V UL certifiéCircuit de signalisation: 690 V se conformer à CEI 60947-1Circuit de signalisation: 600 V CSA certifiéCircuit de signalisation: 600 V UL certifié
- durée de vie électrique : 0,6 Mcycles 25 A AC-1 à Ue <= 440 V
- puissance dissipée par pôle : 1,56 W AC-1
- Front cover : Avec
- Support de montage : PlatineRail
- Normes : CSA C22.2 No 14EN 60947-4-1EN 60947-5-1IEC 60947-4-1IEC 60947-5-1UL 508
- Certifications du produit : GLCCCRINACSADNVGOSTBVLROS (Lloyds register of shipping)ULUKCA
- mode de raccordement : Circuit de puissance: borniers à vis-étrier 1 câble(s) 1?4 mm²souple sans extrémité de câbleCircuit de puissance: borniers à vis-étrier 2 câble(s) 1?4 mm²souple sans extrémité de câbleCircuit de puissance: borniers à vis-étrier 1 câble(s) 1?4 mm²souple avec extrémité de câbleCircuit de puissance: borniers à vis-étrier 2 câble(s) 1?2,5 mm²souple avec extrémité de câbleCircuit de puissance: borniers à vis-étrier 1 câble(s) 1?4 mm²rigide sans extrémité de câbleCircuit de puissance: borniers à vis-étrier 2 câble(s) 1?4 mm²rigide sans extrémité de câbleTélécommande: borniers à vis-étrier 1 câble(s) 1?4 mm²souple sans extrémité de câbleTélécommande: borniers à vis-étrier 2 câble(s) 1?4 mm²souple sans extrémité de câbleTélécommande: borniers à vis-étrier 1 câble(s) 1?4 mm²souple avec extrémité de câbleTélécommande: borniers à vis-étrier 2 câble(s) 1?2,5 mm²souple avec extrémité de câbleTélécommande: borniers à vis-étrier 1 câble(s) 1?4 mm²rigide sans extrémité de câbleTélécommande: borniers à vis-étrier 2 câble(s) 1?4 mm²rigide sans extrémité de câble
- couple de serrage : Circuit de puissance: 1,7 N.m - sur borniers à vis-étrier - avec tournevis plat Ø 6 mmCircuit de puissance: 1,7 N.m - sur borniers à vis-étrier - avec tournevis empreinte Philips n°2Télécommande: 1,7 N.m - sur borniers à vis-étrier - avec tournevis plat Ø 6 mmTélécommande: 1,7 N.m - sur borniers à vis-étrier - avec tournevis empreinte Philips n°2
- Temps de fonctionnement : 12?22 ms fermeture4?19 ms ouverture
- niveau de fiabilité de la sécurité : B10d = 1369863 cycle contacteur avec charge nominale se conformer à EN/ISO 13849-1B10d = 20000000 cycle contacteur avec charge mécanique se conformer à EN/ISO 13849-1
- Endurance mécanique : 15 Mcycles
- vitesse de commande maxi : 3600 cyc/h à <60 °C
- Complémentaires technologie bobine : Sans module d'antiparasitage intégré
- plage de tension du circuit de commande : 0,3 à 0,6 Uc -40?70 °C perte de niveau CA 50/60 Hz0,8 à 1,1 Uc -40?60 °C opérationnel CA 50 Hz0,85?1,1 Uc -40?60 °C opérationnel CA 60 Hz1...1.1 Uc 60?70 °C opérationnel CA 50/60 Hz
- puissance d'appel en VA : 70 VA 60 Hz cos phi 0,75 (à 20 °C)70 VA 50 Hz cos phi 0,75 (à 20 °C)
- consommation moyenne au maintien en VA : 7.5 VA 60 Hz cos phi 0.3 (at 20 °C)7 VA 50 Hz cos phi 0.3 (at 20 °C)
- dissipation thermique : 2?3 W à 50/60 Hz
- type de contacts auxiliaires : type branchés mécaniquement 1O + 1F se conformer à IEC 60947-5-1 type contact miroir 1 "O" se conformer à IEC 60947-4-1
- fréquence circuit signalisation : 25 à 400 Hz
- courant commuté minimum : 5 mA pour circuit de signalisation
- tension de commutation minimale : 17 V pour circuit de signalisation
- temps de non-chevauchement : 1,5 ms sur désexcitation entre contact NC + NO1,5 ms sur excitation entre contact NC + NO
- résistance d'isolement : > 10 M? pour circuit de signalisation
- Type de produit :
- Contacteur de puissance
- Type de connexion :
- À vis étrier
- Type de contact :
- 2NO+2NF
- Gamme :
- TeSys
- Famille :
- LC1D
- Sous famille :
- LC1D09
- Calibre :
- 20A
- Catégorie d'emploi :
- AC-3
- Polarité :
- 4P
- Tension de la bobine :
- 230Vca
- Pays de fabrication :
- Indonésie
- Garantie :
- 18 mois
