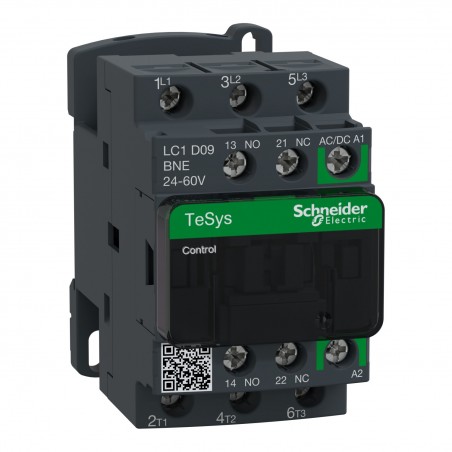

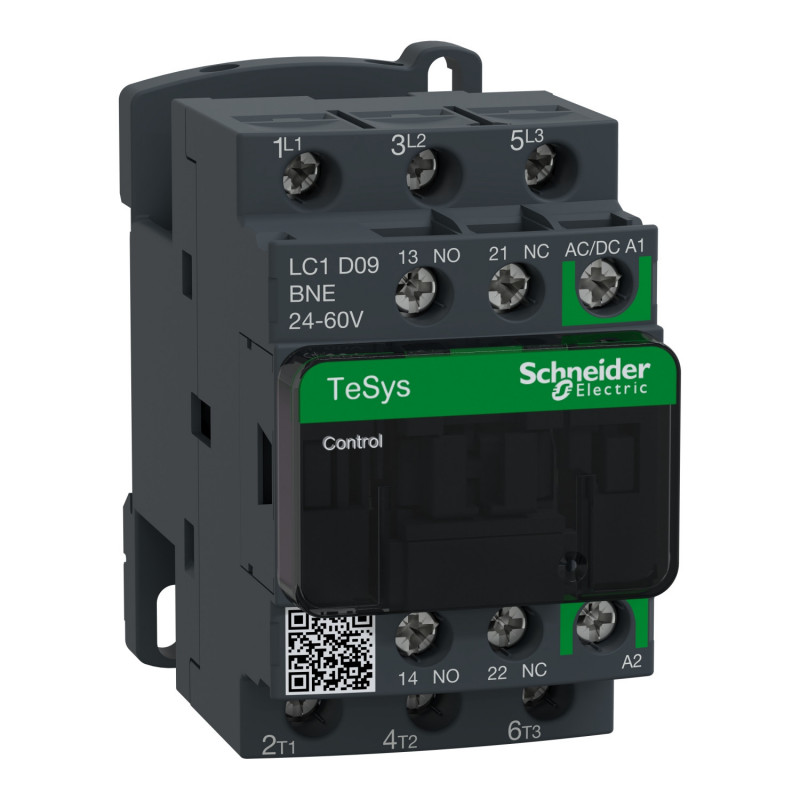

LC1D09BNE Schneider - Contacteur tripolaire - 3NO - 9A - Bobine 24 à 60Vca-cc - Vis
42,81 € HT
Réf. fabricant : LC1D09BNE
EAN-13 : 3606480987632
Réf. AE : SCHLC1D09BNE
Contacteur de puissance 3P - 9A - 3NO - Schneider LC1D09BNE
Ce contacteur de puissance tripolaire fabriqué par Schneider Electric (anciennement Télémécanique) est issu de la gamme TeSys LC1D .
De calibre 9A, les contacts 3NO (contacts normalement ouverts) sont actionnés par une bobine de tension 24 à 60Vca-cc (courant alternatif et courant continu). Le circuit de commande 3NO est complété par des contacts auxiliaires 1NO+1NF.
Ce contacteur LC1D09 dispose d'un système de connexion à vis étrier.
Ce contacteur de puissance est fabriqué en France.
Appareillages compatibles avec le contacteur Schneider LC1D09BNE
Questions et réponses
livraison gratuite
Livraison gratuite à partir de 250€ TTC d’achat et 150€ HT pour les pros
Caractéristiques principales du Contacteur de puissance Schneider LC1D09BNE :
- Gamme : TeSys
- Nom du produit : TeSys D Green
- Type de produit ou équipement : Contacteur
- Nom de l'appareil : LC1D
- application du contacteur : Commande moteur (AC-3)Charge résistive (AC-1)
- Catégorie d'emploi : AC-1AC-3
- Description des pôles : 3P
- power pole contact composition : 3F
- [Ue] tension assignée d'emploi : Circuit de puissance: <= 690 V CA 25...400 Hz
- [Ie] courant assigné d'emploi : 9 A (at <60 °C) at <= 440 V AC-3 for power circuit25 A (at <60 °C) at <= 440 V AC-1 for power circuit
- puissance moteur kW : 2.2 kW at 220...230 V AC 50 Hz (AC-3)4 kW at 380...400 V AC 50 Hz (AC-3)4 kW à 415 V CA 50 Hz (AC-3)4 kW à 440 V CA 50 Hz (AC-3)5.5 kW at 500 V AC 50 Hz (AC-3)5.5 kW at 660...690 V AC 50 Hz (AC-3)
- motor power HP (UL / CSA) : 0,33 hp à 115 V CA 60 Hz pour monophasé moteurs1 hp à 230/240 V CA 60 Hz pour monophasé moteurs2 hp à 200/208 V CA 60 Hz pour 3 phases moteurs2 hp à 230/240 V CA 60 Hz pour 3 phases moteurs5 hp à 460/480 V CA 60 Hz pour 3 phases moteurs7,5 hp à 575/600 V CA 60 Hz pour 3 phases moteurs
- tension circuit de commande : 24...60 V CA 50/60 Hz24...60 V CC
- type de bobine : CA/CC électronique
- Contacts auxiliaires : 1O + 1F
- [Uimp] tension assignée de tenue aux chocs : 6 kV se conformer à CEI 60947
- Catégorie de surtension : III
- [Ith] courant thermique conventionnel : 10 A à <60 °C pour circuit de signalisation25 A à <60 °C pour circuit de puissance
- pouvoir nominal d'enclenchement Irms : 250 A à 440 V pour circuit de puissance se conformer à CEI 60947140 A CA pour circuit de signalisation se conformer à IEC 60947-5-1250 A CC pour circuit de signalisation se conformer à IEC 60947-5-1
- pouvoir assigné de coupure : 250 A à 440 V pour circuit de puissance se conformer à CEI 60947
- [Icw] courant assigné de courte durée admissible : 100 A - 1s pour circuit de signalisation120 A - 500 ms pour circuit de signalisation140 A - 100 ms pour circuit de signalisation30 A à <40 °C - 10 min pour circuit de puissance61 A à <40 °C - 1 min pour circuit de puissance105 A à <40 °C - 10 s pour circuit de puissance210 A à <40 °C - 1s pour circuit de puissance
- calibre du fusible à associer : 10 A gG pour circuit de signalisation se conformer à IEC 60947-5-125 A gG à <= 690 V coordination type 1 pour circuit de puissance20 A gG à <= 690 V coordination type 2 pour circuit de puissance
- impédance moyenne : 2,5 mOhm - Ith 25 A 50 Hz pour circuit de puissance
- [Ui] tension assignée d'isolement : Circuit de puissance: 690 V se conformer à IEC 60947-4-1Circuit de signalisation: 690 V se conformer à CEI 60947-1
- durée de vie électrique : 2,4 Mcycles 8 A AC-3 à Ue <= 440 V0,6 Mcycles 25 A AC-1 à Ue <= 440 V
- puissance dissipée par pôle : 1,56 W AC-10,2 W AC-3
- Front cover : Avec
- Support de montage : RailPlatine
- normes : EN/CEI 60947-4-1EN/IEC 60947-5-1UL 60947-4-1CSA C22.2 No 60947-4-1
- certifications du produit : CCCCSAEACULKCDNV-GLLROS (Lloyds register of shipping)
- mode de raccordement : Télécommande: borniers à vis-étrier 1 câble(s) 1?4 mm²souple sans extrémité de câbleTélécommande: borniers à vis-étrier 2 câble(s) 1?4 mm²souple sans extrémité de câbleTélécommande: borniers à vis-étrier 1 câble(s) 1?4 mm²souple avec extrémité de câbleTélécommande: borniers à vis-étrier 2 câble(s) 1?2,5 mm²souple avec extrémité de câbleTélécommande: borniers à vis-étrier 1 câble(s) 1?4 mm²rigideTélécommande: borniers à vis-étrier 2 câble(s) 1?4 mm²rigideCircuit de puissance: borniers à vis-étrier 1 câble(s) 1?4 mm²souple sans extrémité de câbleCircuit de puissance: borniers à vis-étrier 2 câble(s) 1?4 mm²souple sans extrémité de câbleCircuit de puissance: borniers à vis-étrier 1 câble(s) 1?4 mm²souple avec extrémité de câbleCircuit de puissance: borniers à vis-étrier 2 câble(s) 1?2,5 mm²souple avec extrémité de câbleCircuit de puissance: borniers à vis-étrier 1 câble(s) 1?4 mm²rigideCircuit de puissance: borniers à vis-étrier 2 câble(s) 1?4 mm²rigide
- couple de serrage : Télécommande: 1,7 N.m - sur borniers à vis-étrier - avec tournevis plat Ø 6 mmTélécommande: 1,7 N.m - sur borniers à vis-étrier - avec tournevis empreinte Philips n°2Circuit de puissance: 1,7 N.m - sur borniers à vis-étrier - avec tournevis plat Ø 6 mmCircuit de puissance: 1,7 N.m - sur borniers à vis-étrier - avec tournevis empreinte Philips n°2
- temps de fonctionnement : De 45 à 55 ms fermeture20...90 ms ouverture
- niveau de fiabilité de la sécurité : B10d = 1369863 cycle contacteur avec charge nominale se conformer à EN/ISO 13849-1B10d = 20000000 cycle contacteur avec charge mécanique se conformer à EN/ISO 13849-1
- durée de vie mécanique : 15 Mcycles
- vitesse de commande maxi : 3600 cyc/h à <60 °C
- Complémentaires technologie bobine : Limitation de crête bidirectionnelle intégrée
- plage de tension du circuit de commande : <= 0,1 Uc -40?70 °C perte de niveau CA/CC0,85?1,1 Uc -40?60 °C opérationnel CA0,8 à 1,1 Uc -40?60 °C opérationnel CC1...1.1 Uc 60?70 °C opérationnel CA/CC
- puissance d'appel en VA : 15 VA 50/60 Hz (à 20 °C)
- puissance d'appel en W : 14 W à 20 °C
- consommation moyenne au maintien en VA : 0,9 VA (à 20 °C) 50/60 Hz
- consommation moyenne au maintien en W : 0,6 W à 20 °C
- dissipation thermique : 0,6 W à 50/60 Hz
- type de contacts auxiliaires : type branchés mécaniquement 1O + 1F se conformer à IEC 60947-5-1 type contact miroir 1 "O" se conformer à IEC 60947-4-1
- fréquence circuit signalisation : 25 à 400 Hz
- courant commuté minimum : 5 mA pour circuit de signalisation
- tension de commutation minimale : 17 V pour circuit de signalisation
- temps de non-chevauchement : 1,5 ms sur désexcitation entre contact NC + NO1,5 ms sur excitation entre contact NC + NO
- résistance d'isolement : > 10 M? pour circuit de signalisation
Opérateur économique responsable
- Schneider -
- 35 rue Joseph Monier
- 92500 Rueil-Malmaison
- Type de produit :
- Contacteur de puissance
- Type de connexion :
- À vis étrier
- Type de contact :
- 3NO
- Gamme :
- TeSys
- Famille :
- LC1D
- Sous famille :
- LC1D09
- Calibre :
- 9A
- Catégorie d'emploi :
- AC-3
- Polarité :
- 3P
- Tension de la bobine :
- 24 à 60Vca-cc
- Pays de fabrication :
- France
- Garantie :
- 18 mois
- Type de courant :
- CA et CC
