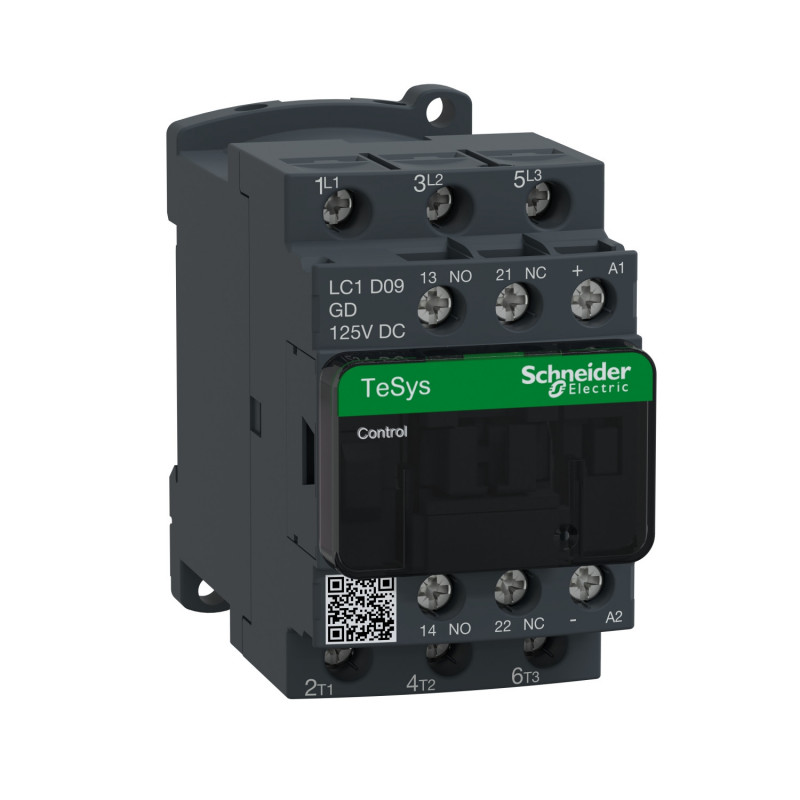

LC1D09GD Schneider - Contacteur tripolaire - 3NO - 9A - Bobine 125Vcc - Vis
53,48 € HT
Réf. fabricant : LC1D09GD
EAN-13 : 3389110353198
Réf. AE : SCHLC1D09GD
Contacteur de puissance 3P - 9A - 3NO - Schneider LC1D09GD
Ce contacteur de puissance tripolaire fabriqué par Schneider Electric (anciennement Télémécanique) est issu de la gamme TeSys LC1D .
De calibre 9A, les contacts 3NO (contacts normalement ouverts) sont actionnés par une bobine de tension 125Vcc (courant continu). Le circuit de commande 3NO est complété par des contacts auxiliaires 1NO+1NF.
Ce contacteur LC1D09 dispose d'un système de connexion à vis étrier.
Ce contacteur de puissance est fabriqué en France.
Appareillages compatibles avec le contacteur Schneider LC1D09GD
Questions et réponses
livraison gratuite
Livraison gratuite à partir de 250€ TTC d’achat et 150€ HT pour les pros
Caractéristiques principales du Contacteur de puissance Schneider LC1D09GD :
- Gamme : TeSys
- Nom du produit : TeSys D
- Type de produit ou équipement : Contacteur
- Nom de l'appareil : LC1D
- application du contacteur : Charge résistive (AC-1)Commande moteur (AC-3)
- Catégorie d'emploi : AC-1AC-4AC-3
- Description des pôles : 3P
- power pole contact composition : 3F
- [Ue] tension assignée d'emploi : Circuit de puissance: <= 690 V CA 25...400 HzPower circuit: <= 300 V DC
- [Ie] courant assigné d'emploi : 9 A (à <60 °C) à <= 440 V CA AC-3 pour circuit de puissance25 A (à <60 °C) à <= 440 V CA AC-1 pour circuit de puissance
- puissance moteur kW : 2,2 kW à 220...230 V CA 50/60 Hz (AC-3)4 kW à 380...400 V CA 50/60 Hz (AC-3)4 kW à 415...440 V CA 50/60 Hz (AC-3)5,5 kW à 500 V CA 50/60 Hz (AC-3)5,5 kW à 660...690 V CA 50/60 Hz (AC-3)2,2 kW à 400 V CA 50/60 Hz (AC-4)
- motor power HP (UL / CSA) : 1 hp à 230/240 V CA 50/60 Hz pour monophasé moteurs2 hp à 200/208 V CA 50/60 Hz pour 3 phases moteurs2 hp à 230/240 V CA 50/60 Hz pour 3 phases moteurs5 hp à 460/480 V CA 50/60 Hz pour 3 phases moteurs7,5 hp à 575/600 V CA 50/60 Hz pour 3 phases moteurs0,33 hp à 115 V CA 50/60 Hz pour monophasé moteurs
- type de circuit de commande : CC standard
- tension circuit de commande : 125 V CC
- Contacts auxiliaires : 1O + 1F
- [Uimp] tension assignée de tenue aux chocs : 6 kV conforming to IEC 60947
- Catégorie de surtension : III
- [Ith] courant thermique conventionnel : 25 A (at 60 °C) for power circuit10 A (at 60 °C) for signalling circuit
- pouvoir nominal d'enclenchement Irms : 250 A at 440 V for power circuit conforming to IEC 60947140 A AC for signalling circuit conforming to IEC 60947-5-1250 A DC for signalling circuit conforming to IEC 60947-5-1
- pouvoir assigné de coupure : 250 A at 440 V for power circuit conforming to IEC 60947
- [Icw] courant assigné de courte durée admissible : 105 A 40 °C - 10 s for power circuit210 A 40 °C - 1 s for power circuit30 A 40 °C - 10 min for power circuit61 A 40 °C - 1 min for power circuit100 A - 1 s for signalling circuit120 A - 500 ms for signalling circuit140 A - 100 ms for signalling circuit
- calibre du fusible à associer : 10 A gG for signalling circuit conforming to IEC 60947-5-125 A gG at <= 690 V coordination type 1 for power circuit20 A gG at <= 690 V coordination type 2 for power circuit
- impédance moyenne : 2.5 mOhm - Ith 25 A 50 Hz for power circuit
- [Ui] tension assignée d'isolement : Power circuit: 690 V conforming to IEC 60947-4-1Power circuit: 600 V CSA certifiedPower circuit: 600 V UL certifiedSignalling circuit: 690 V conforming to IEC 60947-1Signalling circuit: 600 V CSA certifiedSignalling circuit: 600 V UL certified
- durée de vie électrique : 0.6 Mcycles 25 A AC-1 at Ue <= 440 V2 Mcycles 9 A AC-3 at Ue <= 440 V
- puissance dissipée par pôle : 1.56 W AC-10.2 W AC-3
- Front cover : Avec
- Support de montage : PlatineRail
- Normes : CSA C22.2 No 14EN 60947-4-1EN 60947-5-1IEC 60947-4-1IEC 60947-5-1UL 508
- Certifications du produit : ULGLBVLROS (Lloyds register of shipping)CCCDNVRINACSAGOSTUKCA
- mode de raccordement : Power circuit: screw clamp terminals 1 cable(s) 1?4 mm²flexible without cable endPower circuit: screw clamp terminals 2 cable(s) 1?4 mm²flexible without cable endPower circuit: screw clamp terminals 1 cable(s) 1?4 mm²flexible with cable endPower circuit: screw clamp terminals 2 cable(s) 1?2.5 mm²flexible with cable endPower circuit: screw clamp terminals 1 cable(s) 1?4 mm²solid without cable endPower circuit: screw clamp terminals 2 cable(s) 1?4 mm²solid without cable endControl circuit: screw clamp terminals 1 cable(s) 1?4 mm²flexible without cable endControl circuit: screw clamp terminals 2 cable(s) 1?4 mm²flexible without cable endControl circuit: screw clamp terminals 1 cable(s) 1?4 mm²flexible with cable endControl circuit: screw clamp terminals 2 cable(s) 1?2.5 mm²flexible with cable endControl circuit: screw clamp terminals 1 cable(s) 1?4 mm²solid without cable endControl circuit: screw clamp terminals 2 cable(s) 1?4 mm²solid without cable end
- couple de serrage : Power circuit: 1.7 N.m - on screw clamp terminals - with screwdriver flat Ø 6 mmPower circuit: 1.7 N.m - on screw clamp terminals - with screwdriver Philips No 2Control circuit: 1.7 N.m - on screw clamp terminals - with screwdriver flat Ø 6 mmControl circuit: 1.7 N.m - on screw clamp terminals - with screwdriver Philips No 2
- Temps de fonctionnement : 53.55?72.45 ms fermeture16?24 ms ouverture
- niveau de fiabilité de la sécurité : B10d = 1369863 cycles contactor with nominal load conforming to EN/ISO 13849-1B10d = 20000000 cycles contactor with mechanical load conforming to EN/ISO 13849-1
- Endurance mécanique : 30 Mcycles
- vitesse de commande maxi : 3600 cyc/h 60 °C
- Complémentaires technologie bobine : Suppresseur à diode de limite de crête bidirectionnel incorporé
- plage de tension du circuit de commande : 0,1 à 0,25 Uc -40?70 °C perte de niveau CC0,7 à 1,25 Uc -40?60 °C opérationnel CC1...1.25 Uc 60?70 °C opérationnel CC
- constante de temps : 28 ms
- consommation moyenne à l'appel en W : 5,4 W (à 20 °C)
- consommation moyenne au maintien en W : 5,4 W à 20 °C
- type de contacts auxiliaires : type mechanically linked 1 NO + 1 NC conforming to IEC 60947-5-1 type mirror contact 1 NC conforming to IEC 60947-4-1
- fréquence circuit signalisation : 25 à 400 Hz
- courant commuté minimum : 5 mA for signalling circuit
- tension de commutation minimale : 17 V for signalling circuit
- temps de non-chevauchement : 1.5 ms on de-energisation between NC and NO contact1.5 ms on energisation between NC and NO contact
- résistance d'isolement : > 10 MOhm for signalling circuit
Opérateur économique responsable
- Schneider -
- 35 rue Joseph Monier
- 92500 Rueil-Malmaison
- Type de produit :
- Contacteur de puissance
- Type de connexion :
- À vis étrier
- Type de contact :
- 3NO
- Gamme :
- TeSys
- Famille :
- LC1D
- Sous famille :
- LC1D09
- Calibre :
- 9A
- Catégorie d'emploi :
- AC-3
- Polarité :
- 3P
- Tension de la bobine :
- 125Vcc
- Pays de fabrication :
- France
- Garantie :
- 18 mois
- Type de courant :
- CC
