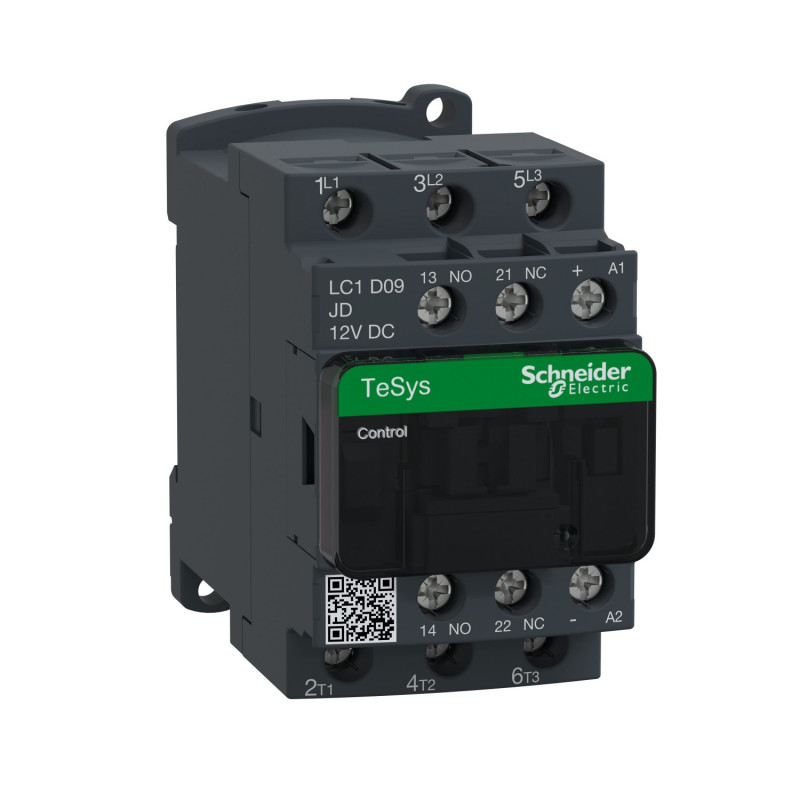

LC1D09JD Schneider - Contacteur moteur triphasé - 3NO - 9A - Bobine 12Vcc - Vis étrier - Tesys LC1D09

Schneider
44,08 € HT
Réf. fabricant : LC1D09JD EAN-13 : 3389110353204 3389110353204 Réf. AE : SCHLC1D09JD SCHLC1D09JD

Contacteur de puissance 3P - 9A - 3NO - Schneider LC1D09JD

Ce contacteur de puissance tripolaire fabriqué par Schneider Electric (anciennement Télémécanique) est issu de la gamme TeSys LC1D .

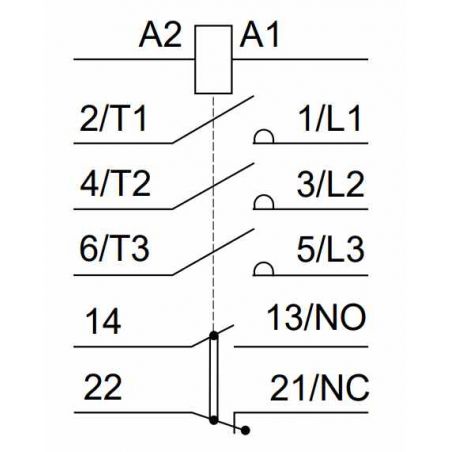

De calibre 9A, les contacts 3NO (contacts normalement ouverts) sont actionnés par une bobine de tension 12Vcc (courant continu). Le circuit de commande 3NO est complété par des contacts auxiliaires 1NO+1NF.

Ce contacteur LC1D09 dispose d'un système de connexion à vis étrier.

Ce contacteur de puissance est fabriqué en France.

Appareillages compatibles avec le contacteur Schneider LC1D09JD

Questions et réponses
livraison gratuite

Livraison gratuite à partir de 250€ TTC d’achat et 150€ HT pour les pros

Type de produit :
Contacteur de puissance
Type de connexion :
À vis étrier
Type de contact :
3NO
Gamme :
TeSys
Famille :
LC1D
Sous famille :
LC1D09
Calibre :
9A
Catégorie d'emploi :
AC-3
Polarité :
3P
Tension de la bobine :
12Vcc
Pays de fabrication :
France
Garantie :
18 mois
Total
44.08 € HT
52.90 € TTC

Caractéristiques principales du Contacteur de puissance Schneider LC1D09JD :

  • Gamme : TeSys
  • Nom du produit : TeSys D
  • Type de produit ou équipement : Contacteur
  • Nom de l'appareil : LC1D
  • application du contacteur : Charge résistive (AC-1)Commande moteur (AC-3)
  • Catégorie d'emploi : AC-3AC-1AC-4
  • Description des pôles : 3P
  • power pole contact composition : 3F
  • [Ue] tension assignée d'emploi : Circuit de puissance: <= 690 V CA 25...400 HzCircuit de puissance: <= 300 V CC
  • [Ie] courant assigné d'emploi : 9 A (à <60 °C) à <= 440 V CA AC-3 pour circuit de puissance25 A (à <60 °C) à <= 440 V CA AC-1 pour circuit de puissance
  • puissance moteur kW : 2.2 kW at 220...230 V AC 50/60 Hz (AC-3)4 kW at 380...400 V AC 50/60 Hz (AC-3)4 kW at 415...440 V AC 50/60 Hz (AC-3)5.5 kW at 500 V AC 50/60 Hz (AC-3)5.5 kW at 660...690 V AC 50/60 Hz (AC-3)2.2 kW at 400 V AC 50/60 Hz (AC-4)
  • motor power HP (UL / CSA) : 1 hp at 230/240 V AC 50/60 Hz for 1 phase motors2 hp at 200/208 V AC 50/60 Hz for 3 phases motors2 hp at 230/240 V AC 50/60 Hz for 3 phases motors5 hp at 460/480 V AC 50/60 Hz for 3 phases motors7.5 hp at 575/600 V AC 50/60 Hz for 3 phases motors0.33 hp at 115 V AC 50/60 Hz for 1 phase motors
  • type de circuit de commande : CC standard
  • tension circuit de commande : 12 V CC
  • Contacts auxiliaires : 1O + 1F
  • [Uimp] tension assignée de tenue aux chocs : 6 kV se conformer à CEI 60947
  • Catégorie de surtension : III
  • [Ith] courant thermique conventionnel : 25 A à <60 °C pour circuit de puissance10 A à <60 °C pour circuit de signalisation
  • pouvoir nominal d'enclenchement Irms : 250 A à 440 V pour circuit de puissance se conformer à CEI 60947140 A CA pour circuit de signalisation se conformer à IEC 60947-5-1250 A CC pour circuit de signalisation se conformer à IEC 60947-5-1
  • pouvoir assigné de coupure : 250 A à 440 V pour circuit de puissance se conformer à CEI 60947
  • [Icw] courant assigné de courte durée admissible : 105 A à <40 °C - 10 s pour circuit de puissance210 A à <40 °C - 1s pour circuit de puissance30 A à <40 °C - 10 min pour circuit de puissance61 A à <40 °C - 1 min pour circuit de puissance100 A - 1s pour circuit de signalisation120 A - 500 ms pour circuit de signalisation140 A - 100 ms pour circuit de signalisation
  • calibre du fusible à associer : 10 A gG pour circuit de signalisation se conformer à IEC 60947-5-125 A gG à <= 690 V coordination type 1 pour circuit de puissance20 A gG à <= 690 V coordination type 2 pour circuit de puissance
  • impédance moyenne : 2,5 mOhm - Ith 25 A 50 Hz pour circuit de puissance
  • [Ui] tension assignée d'isolement : Circuit de puissance: 690 V se conformer à IEC 60947-4-1Circuit de puissance: 600 V CSA certifiéCircuit de puissance: 600 V UL certifiéCircuit de signalisation: 690 V se conformer à CEI 60947-1Circuit de signalisation: 600 V CSA certifiéCircuit de signalisation: 600 V UL certifié
  • durée de vie électrique : 0,6 Mcycles 25 A AC-1 à Ue <= 440 V2 Mcycles 9 A AC-3 à Ue <= 440 V
  • puissance dissipée par pôle : 1,56 W AC-10,2 W AC-3
  • Front cover : Avec
  • Support de montage : RailPlatine
  • Normes : CSA C22.2 No 14EN 60947-4-1EN 60947-5-1IEC 60947-4-1IEC 60947-5-1UL 508
  • Certifications du produit : LROS (Lloyds register of shipping)CSAGLCCCRINAULBVDNVGOSTUKCA
  • mode de raccordement : Circuit de puissance: borniers à vis-étrier 1 câble(s) 1?4 mm²souple sans extrémité de câbleCircuit de puissance: borniers à vis-étrier 2 câble(s) 1?4 mm²souple sans extrémité de câbleCircuit de puissance: borniers à vis-étrier 1 câble(s) 1?4 mm²souple avec extrémité de câbleCircuit de puissance: borniers à vis-étrier 2 câble(s) 1?2,5 mm²souple avec extrémité de câbleCircuit de puissance: borniers à vis-étrier 1 câble(s) 1?4 mm²rigide sans extrémité de câbleCircuit de puissance: borniers à vis-étrier 2 câble(s) 1?4 mm²rigide sans extrémité de câbleTélécommande: borniers à vis-étrier 1 câble(s) 1?4 mm²souple sans extrémité de câbleTélécommande: borniers à vis-étrier 2 câble(s) 1?4 mm²souple sans extrémité de câbleTélécommande: borniers à vis-étrier 1 câble(s) 1?4 mm²souple avec extrémité de câbleTélécommande: borniers à vis-étrier 2 câble(s) 1?2,5 mm²souple avec extrémité de câbleTélécommande: borniers à vis-étrier 1 câble(s) 1?4 mm²rigide sans extrémité de câbleTélécommande: borniers à vis-étrier 2 câble(s) 1?4 mm²rigide sans extrémité de câble
  • couple de serrage : Circuit de puissance: 1,7 N.m - sur borniers à vis-étrier - avec tournevis plat Ø 6 mmCircuit de puissance: 1,7 N.m - sur borniers à vis-étrier - avec tournevis empreinte Philips n°2Télécommande: 1,7 N.m - sur borniers à vis-étrier - avec tournevis plat Ø 6 mmTélécommande: 1,7 N.m - sur borniers à vis-étrier - avec tournevis empreinte Philips n°2
  • Temps de fonctionnement : 53.55?72.45 ms fermeture16?24 ms ouverture
  • niveau de fiabilité de la sécurité : B10d = 1369863 cycle contacteur avec charge nominale se conformer à EN/ISO 13849-1B10d = 20000000 cycle contacteur avec charge mécanique se conformer à EN/ISO 13849-1
  • Endurance mécanique : 30 Mcycles
  • vitesse de commande maxi : 3600 cyc/h à <60 °C
  • Complémentaires technologie bobine : Suppresseur à diode de limite de crête bidirectionnel incorporé
  • plage de tension du circuit de commande : 0,1 à 0,25 Uc -40?70 °C perte de niveau CC0,7 à 1,25 Uc -40?60 °C opérationnel CC1...1.25 Uc 60?70 °C opérationnel CC
  • constante de temps : 28 ms
  • consommation moyenne à l'appel en W : 5,4 W (à 20 °C)
  • consommation moyenne au maintien en W : 5,4 W à 20 °C
  • type de contacts auxiliaires : type branchés mécaniquement 1O + 1F se conformer à IEC 60947-5-1 type contact miroir 1 "O" se conformer à IEC 60947-4-1
  • fréquence circuit signalisation : 25 à 400 Hz
  • courant commuté minimum : 5 mA pour circuit de signalisation
  • tension de commutation minimale : 17 V pour circuit de signalisation
  • temps de non-chevauchement : 1,5 ms sur désexcitation entre contact NC + NO1,5 ms sur excitation entre contact NC + NO
  • résistance d'isolement : > 10 M? pour circuit de signalisation
