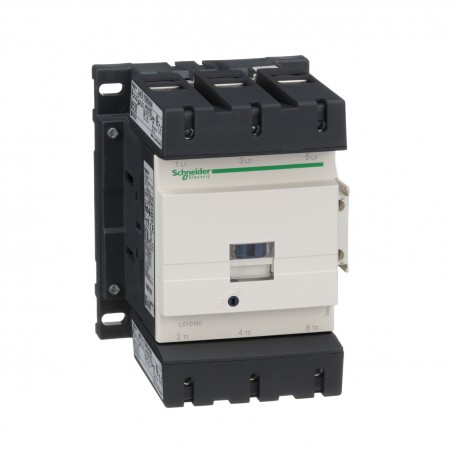

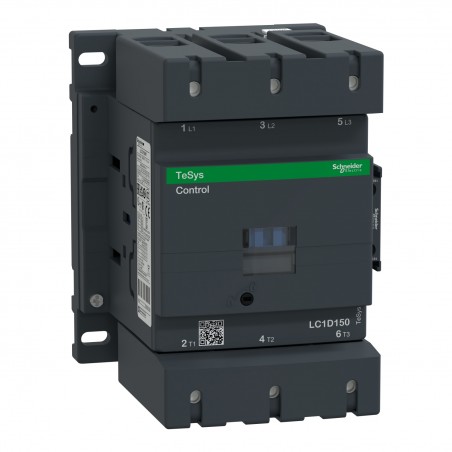

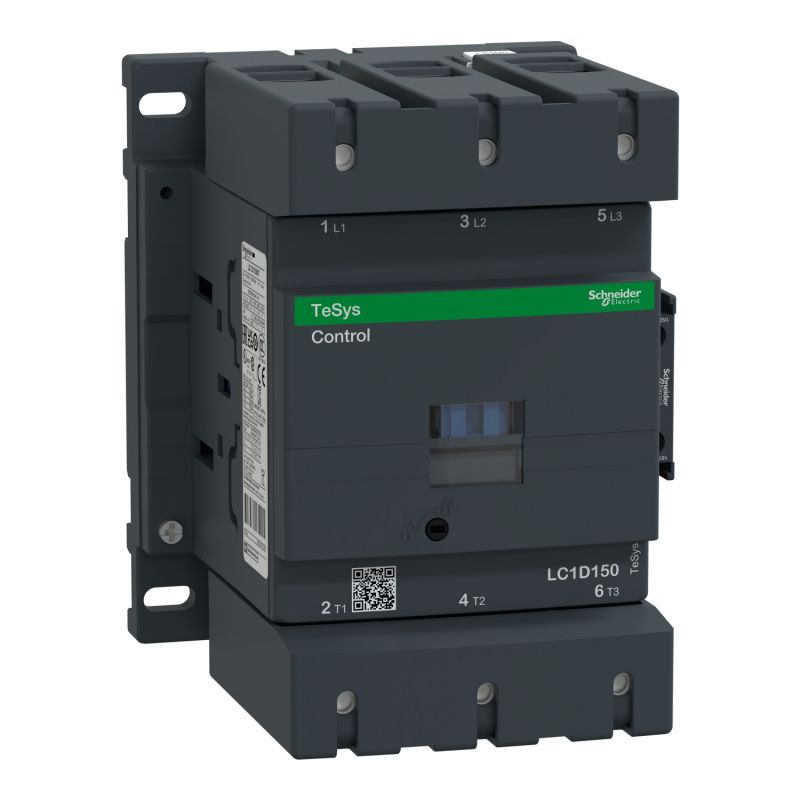

LC1D150P7 Schneider - Contacteur tripolaire - 3NO - 150A - Bobine 230Vca - Vis
306,57 € HT
Réf. fabricant : LC1D150P7
EAN-13 : 3389110476071
Réf. AE : SCHLC1D150P7
Contacteur de puissance 3P - 150A - 3NO - Schneider LC1D150P7
Ce contacteur de puissance tripolaire fabriqué par Schneider Electric (anciennement Télémécanique) est issu de la gamme TeSys LC1D .
De calibre 150A, les contacts 3NO (contacts normalement ouverts) sont actionnés par une bobine de tension 230Vca (courant alternatif). Le circuit de commande 3NO est complété par des contacts auxiliaires 1NO+1NF.
Ce contacteur LC1D150 dispose d'un système de connexion à vis étrier.
Ce contacteur de puissance est fabriqué en République Tchèque.
Appareillages compatibles avec le contacteur Schneider LC1D150P7
Questions et réponses
livraison gratuite
Livraison gratuite à partir de 250€ TTC d’achat et 150€ HT pour les pros
Caractéristiques principales du Contacteur de puissance Schneider LC1D150P7 :
- Gamme : TeSys
- Nom du produit : TeSys D
- Type de produit ou équipement : Contacteur
- Nom de l'appareil : LC1D
- application du contacteur : Commande moteur (AC-3)Charge résistive (AC-1)
- Catégorie d'emploi : AC-3AC-4AC-1
- Description des pôles : 3P
- power pole contact composition : 3F
- [Ue] tension assignée d'emploi : Power circuit: <= 1000 V AC 25...400 HzCircuit de puissance: <= 300 V CC
- [Ie] courant assigné d'emploi : 200 A (at <60 °C) at <= 440 V AC AC-1 for power circuit150 A (at <60 °C) at <= 440 V AC AC-3 for power circuit
- puissance moteur kW : 40 kW à 220...230 V CA 50/60 Hz (AC-3)75 kW à 380...400 V CA 50/60 Hz (AC-3)80 kW à 415...440 V CA 50/60 Hz (AC-3)90 kW à 500 V CA 50/60 Hz (AC-3)100 kW à 660...690 V CA 50/60 Hz (AC-3)75 kW at 1000 V AC 50/60 Hz (AC-3)22 kW à 400 V CA 50/60 Hz (AC-4)
- motor power HP (UL / CSA) : 40 hp à 200/208 V CA 50/60 Hz pour 3 phases moteurs50 hp à 230/240 V CA 50/60 Hz pour 3 phases moteurs100 hp à 460/480 V CA 50/60 Hz pour 3 phases moteurs125 hp à 575/600 V CA 50/60 Hz pour 3 phases moteurs
- type de circuit de commande : CA à 50/60 Hz
- tension circuit de commande : 230 V CA 50/60 Hz
- Contacts auxiliaires : 1O + 1F
- [Uimp] tension assignée de tenue aux chocs : 8 kV conforming to IEC 60947
- Catégorie de surtension : III
- [Ith] courant thermique conventionnel : 200 A (at 60 °C) for power circuit
- pouvoir nominal d'enclenchement Irms : 140 A CA pour circuit de signalisation se conformer à IEC 60947-5-1250 A CC pour circuit de signalisation se conformer à IEC 60947-5-11660 A à 440 V pour circuit de puissance se conformer à CEI 60947
- pouvoir assigné de coupure : 1400 A à 440 V pour circuit de puissance se conformer à CEI 60947
- [Icw] courant assigné de courte durée admissible : 250 A 40 °C - 10 min for power circuit580 A 40 °C - 1 min for power circuit1200 A 40 °C - 10 s for power circuit1400 A 40 °C - 1 s for power circuit100 A - 1s pour circuit de signalisation120 A - 500 ms pour circuit de signalisation140 A - 100 ms pour circuit de signalisation
- calibre du fusible à associer : 10 A gG pour circuit de signalisation se conformer à IEC 60947-5-1315 A gG at <= 690 V coordination type 1 for power circuit250 A gG at <= 690 V coordination type 2 for power circuit
- impédance moyenne : 0.6 mOhm - Ith 200 A 50 Hz for power circuit
- [Ui] tension assignée d'isolement : Circuit de puissance: 600 V CSA certifiéCircuit de puissance: 600 V UL certifiéPower circuit: 1000 V conforming to IEC 60947-4-1Circuit de signalisation: 690 V se conformer à CEI 60947-1Circuit de signalisation: 600 V CSA certifiéCircuit de signalisation: 600 V UL certifié
- durée de vie électrique : 0,85 Mcycles 150 A AC-3 à Ue <= 440 V1 Mcycles 200 A AC-1 à Ue <= 440 V
- puissance dissipée par pôle : 24 W AC-113,5 W AC-3
- Front cover : Avec
- Support de montage : PlatineRail
- Normes : CSA C22.2 No 14EN 60947-4-1EN 60947-5-1IEC 60947-4-1IEC 60947-5-1UL 508
- Certifications du produit : DNVGOSTRINAULCSALROS (Lloyds register of shipping)GLCCCBVUKCA
- mode de raccordement : Télécommande: borniers à vis-étrier 2 câble(s) 1?2,5 mm²souple avec extrémité de câbleTélécommande: borniers à vis-étrier 1 câble(s) 1?2,5 mm²souple avec extrémité de câbleTélécommande: borniers à vis-étrier 1 câble(s) 1?2,5 mm²souple sans extrémité de câbleTélécommande: borniers à vis-étrier 2 câble(s) 1?2,5 mm²souple sans extrémité de câbleTélécommande: borniers à vis-étrier 1 câble(s) 1?2,5 mm²rigide sans extrémité de câbleTélécommande: borniers à vis-étrier 2 câble(s) 1?2,5 mm²rigide sans extrémité de câbleCircuit de puissance: connecteur 1 câble(s) 10?120 mm²souple sans extrémité de câbleCircuit de puissance: connecteur 2 câble(s) 10?50 mm²souple sans extrémité de câbleCircuit de puissance: connecteur 1 câble(s) 10?120 mm²souple avec extrémité de câbleCircuit de puissance: connecteur 2 câble(s) 10?50 mm²souple avec extrémité de câbleCircuit de puissance: connecteur 1 câble(s) 10?120 mm²rigide sans extrémité de câbleCircuit de puissance: connecteur 2 câble(s) 10?50 mm²rigide sans extrémité de câble
- couple de serrage : Control circuit: 1.2 N.m - on screw clamp terminals - with screwdriver flat Ø 6 mmControl circuit: 1.2 N.m - on screw clamp terminals - with screwdriver Philips No 2Circuit de puissance: 12 N.m - sur connecteur hexagonal 4 mm
- Temps de fonctionnement : 20...35 ms closing40...75 ms opening
- niveau de fiabilité de la sécurité : B10d = 1369863 cycle contacteur avec charge nominale se conformer à EN/ISO 13849-1B10d = 20000000 cycle contacteur avec charge mécanique se conformer à EN/ISO 13849-1
- Endurance mécanique : 8 Mcycles
- vitesse de commande maxi : 1200 cyc/h 60 °C
- Complémentaires technologie bobine : Suppresseur à diode de limite de crête bidirectionnel incorporé
- plage de tension du circuit de commande : 0,3 à 0,5 Uc -40?70 °C perte de niveau CA 50/60 Hz0,8?1,15 Uc -40?55 °C opérationnel CA 50/60 Hz1...1.15 Uc 55?70 °C opérationnel CA 50/60 Hz
- puissance d'appel en VA : 280?350 VA 60 Hz cos phi 0.9 (at 20 °C)280?350 VA 50 Hz cos phi 0.9 (at 20 °C)
- consommation moyenne au maintien en VA : 2?18 VA 60 Hz cos phi 0.9 (at 20 °C)2?18 VA 50 Hz cos phi 0.9 (at 20 °C)
- dissipation thermique : 3?4.5 W at 50/60 Hz
- type de contacts auxiliaires : type branchés mécaniquement 1O + 1F se conformer à IEC 60947-5-1 type contact miroir 1 "O" se conformer à IEC 60947-4-1
- fréquence circuit signalisation : 25 à 400 Hz
- courant commuté minimum : 5 mA pour circuit de signalisation
- tension de commutation minimale : 17 V pour circuit de signalisation
- temps de non-chevauchement : 1,5 ms sur désexcitation entre contact NC + NO1,5 ms sur excitation entre contact NC + NO
- résistance d'isolement : > 10 M? pour circuit de signalisation
Opérateur économique responsable
- Schneider -
- 35 rue Joseph Monier
- 92500 Rueil-Malmaison
- Type de produit :
- Contacteur de puissance
- Type de connexion :
- À vis étrier
- Type de contact :
- 3NO
- Gamme :
- TeSys
- Famille :
- LC1D
- Sous famille :
- LC1D150
- Calibre :
- 150A
- Catégorie d'emploi :
- AC-3
- Polarité :
- 3P
- Tension de la bobine :
- 230Vca
- Pays de fabrication :
- République Tchèque
- Garantie :
- 18 mois
- Type de courant :
- CA
