LC1D18U7 Schneider - Contacteur tripolaire - 3NO - 18A - Bobine 240Vca - Vis
search
  • LC1D18U7 Schneider - Contacteur tripolaire - 3NO - 18A - Bobine 240Vca - Vis
  • LC1D18U7 Schneider - Contacteur moteur triphasé - 3NO - 18A - Bobine 240Vca - Vis étrier - Tesys LC1D18
* Image(s) non contractuelle(s)
EN STOCK Livraison 24/48h

LC1D18U7 Schneider - Contacteur moteur triphasé - 3NO - 18A - Bobine 240Vca - Vis étrier - Tesys LC1D18

Schneider
34,33 € HT
Réf. fabricant : LC1D18U7 EAN-13 : 3389110349597 3389110349597 Réf. AE : SCHLC1D18U7 SCHLC1D18U7

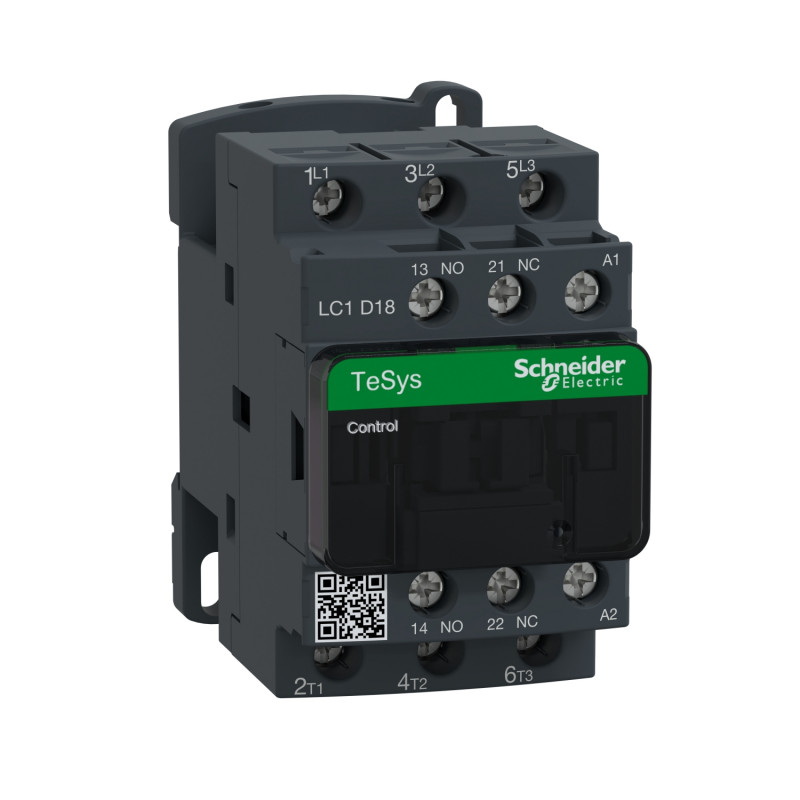

Contacteur de puissance 3P - 18A - 3NO - Schneider LC1D18U7

Ce contacteur de puissance tripolaire fabriqué par Schneider Electric (anciennement Télémécanique) est issu de la gamme TeSys LC1D .

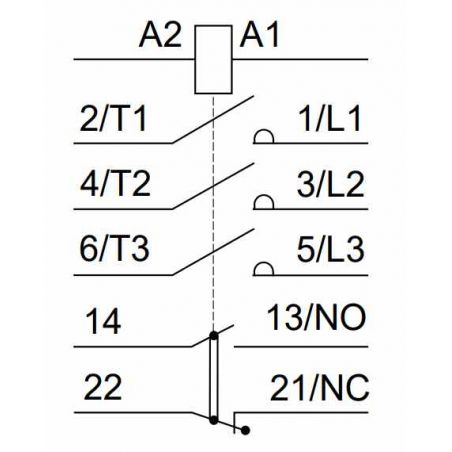

De calibre 18A, les contacts 3NO (contacts normalement ouverts) sont actionnés par une bobine de tension 240Vca (courant alternatif). Le circuit de commande 3NO est complété par des contacts auxiliaires 1NO+1NF.

Ce contacteur LC1D18 dispose d'un système de connexion à vis étrier.

Ce contacteur de puissance est fabriqué en France.

Appareillages compatibles avec le contacteur Schneider LC1D18U7

Questions et réponses
livraison gratuite

Livraison gratuite à partir de 250€ TTC d’achat et 150€ HT pour les pros

Type de produit :
Contacteur de puissance
Type de connexion :
À vis étrier
Type de contact :
3NO
Gamme :
TeSys
Famille :
LC1D
Sous famille :
LC1D18
Calibre :
18A
Catégorie d'emploi :
AC-3
Polarité :
3P
Tension de la bobine :
240Vca
Pays de fabrication :
France
Garantie :
18 mois
Total
34.33 € HT
41.20 € TTC

Caractéristiques principales du Contacteur de puissance Schneider LC1D18U7 :

  • Gamme : TeSys
  • Nom du produit : TeSys D
  • Type de produit ou équipement : Contacteur
  • Nom de l'appareil : LC1D
  • application du contacteur : Commande moteur (AC-3)Charge résistive (AC-1)
  • Catégorie d'emploi : AC-3AC-1AC-4
  • Description des pôles : 3P
  • power pole contact composition : 3F
  • [Ue] tension assignée d'emploi : Circuit de puissance: <= 690 V CA 25...400 HzCircuit de puissance: <= 300 V CC
  • [Ie] courant assigné d'emploi : 18 A (à <60 °C) à <= 440 V CA AC-3 pour circuit de puissance32 A (à <60 °C) à <= 440 V CA AC-1 pour circuit de puissance
  • puissance moteur kW : 4 kW à 220...230 V CA 50/60 Hz (AC-3)7,5 kW à 380...400 V CA 50/60 Hz (AC-3)9 kW à 415...440 V CA 50/60 Hz (AC-3)10 kW à 500 V CA 50/60 Hz (AC-3)10 kW à 660...690 V CA 50/60 Hz (AC-3)4 kW à 400 V CA 50/60 Hz (AC-4)
  • motor power HP (UL / CSA) : 1 hp à 115 V CA 50/60 Hz pour monophasé moteurs3 hp à 230/240 V CA 50/60 Hz pour monophasé moteurs5 hp à 200/208 V CA 50/60 Hz pour 3 phases moteurs5 hp à 230/240 V CA 50/60 Hz pour 3 phases moteurs10 hp à 460/480 V CA 50/60 Hz pour 3 phases moteurs15 hp à 575/600 V CA 50/60 Hz pour 3 phases moteurs
  • type de circuit de commande : CA à 50/60 Hz
  • tension circuit de commande : 240 V CA 50/60 Hz
  • Contacts auxiliaires : 1O + 1F
  • [Uimp] tension assignée de tenue aux chocs : 6 kV se conformer à CEI 60947
  • Catégorie de surtension : III
  • [Ith] courant thermique conventionnel : 10 A à <60 °C pour circuit de signalisation32 A à <60 °C pour circuit de puissance
  • pouvoir nominal d'enclenchement Irms : 140 A CA pour circuit de signalisation se conformer à IEC 60947-5-1250 A CC pour circuit de signalisation se conformer à IEC 60947-5-1300 A à 440 V pour circuit de puissance se conformer à CEI 60947
  • pouvoir assigné de coupure : 300 A à 440 V pour circuit de puissance se conformer à CEI 60947
  • [Icw] courant assigné de courte durée admissible : 145 A à <40 °C - 10 s pour circuit de puissance240 A à <40 °C - 1s pour circuit de puissance40 A à <40 °C - 10 min pour circuit de puissance84 A à <40 °C - 1 min pour circuit de puissance100 A - 1s pour circuit de signalisation120 A - 500 ms pour circuit de signalisation140 A - 100 ms pour circuit de signalisation
  • calibre du fusible à associer : 10 A gG pour circuit de signalisation se conformer à IEC 60947-5-150 A gG à <= 690 V coordination type 1 pour circuit de puissance35 A gG à <= 690 V coordination type 2 pour circuit de puissance
  • impédance moyenne : 2,5 mOhm - Ith 32 A 50 Hz pour circuit de puissance
  • [Ui] tension assignée d'isolement : Circuit de puissance: 690 V se conformer à IEC 60947-4-1Circuit de puissance: 600 V CSA certifiéCircuit de puissance: 600 V UL certifiéCircuit de signalisation: 690 V se conformer à CEI 60947-1Circuit de signalisation: 600 V CSA certifiéCircuit de signalisation: 600 V UL certifié
  • durée de vie électrique : 1,65 Mcycles 18 A AC-3 à Ue <= 440 V1 Mcycles 32 A AC-1 à Ue <= 440 V
  • puissance dissipée par pôle : 2,5 W AC-10,8 W AC-3
  • Front cover : Avec
  • Support de montage : RailPlatine
  • Normes : CSA C22.2 No 14EN 60947-4-1EN 60947-5-1IEC 60947-4-1IEC 60947-5-1UL 508
  • Certifications du produit : ULDNVRINAGOSTLROS (Lloyds register of shipping)CCCCSAGLBVUKCA
  • mode de raccordement : Télécommande: borniers à vis-étrier 1 câble(s) 1?4 mm²souple sans extrémité de câbleTélécommande: borniers à vis-étrier 2 câble(s) 1?4 mm²souple sans extrémité de câbleTélécommande: borniers à vis-étrier 1 câble(s) 1?4 mm²souple avec extrémité de câbleTélécommande: borniers à vis-étrier 2 câble(s) 1?2,5 mm²souple avec extrémité de câbleTélécommande: borniers à vis-étrier 1 câble(s) 1?4 mm²rigide sans extrémité de câbleTélécommande: borniers à vis-étrier 2 câble(s) 1?4 mm²rigide sans extrémité de câbleCircuit de puissance: borniers à vis-étrier 1 câble(s) 1,5?6 mm²souple sans extrémité de câbleCircuit de puissance: borniers à vis-étrier 2 câble(s) 1,5?6 mm²souple sans extrémité de câbleCircuit de puissance: borniers à vis-étrier 1 câble(s) 1?6 mm²souple avec extrémité de câbleCircuit de puissance: borniers à vis-étrier 2 câble(s) 1?4 mm²souple avec extrémité de câbleCircuit de puissance: borniers à vis-étrier 1 câble(s) 1,5?6 mm²rigide sans extrémité de câbleCircuit de puissance: borniers à vis-étrier 2 câble(s) 1,5?6 mm²rigide sans extrémité de câble
  • couple de serrage : Circuit de puissance: 1,7 N.m - sur borniers à vis-étrier - avec tournevis plat Ø 6 mmCircuit de puissance: 1,7 N.m - sur borniers à vis-étrier - avec tournevis empreinte Philips n°2Télécommande: 1,7 N.m - sur borniers à vis-étrier - avec tournevis plat Ø 6 mmTélécommande: 1,7 N.m - sur borniers à vis-étrier - avec tournevis empreinte Philips n°2
  • Temps de fonctionnement : 12?22 ms fermeture4?19 ms ouverture
  • niveau de fiabilité de la sécurité : B10d = 1369863 cycle contacteur avec charge nominale se conformer à EN/ISO 13849-1B10d = 20000000 cycle contacteur avec charge mécanique se conformer à EN/ISO 13849-1
  • Endurance mécanique : 15 Mcycles
  • vitesse de commande maxi : 3600 cyc/h à <60 °C
  • Complémentaires technologie bobine : Sans module d'antiparasitage intégré
  • plage de tension du circuit de commande : 0,3 à 0,6 Uc -40?70 °C perte de niveau CA 50/60 Hz0,8 à 1,1 Uc -40?60 °C opérationnel CA 50 Hz0,85?1,1 Uc -40?60 °C opérationnel CA 60 Hz1...1.1 Uc 60?70 °C opérationnel CA 50/60 Hz
  • puissance d'appel en VA : 70 VA 60 Hz cos phi 0,75 (à 20 °C)70 VA 50 Hz cos phi 0,75 (à 20 °C)
  • consommation moyenne au maintien en VA : 7.5 VA 60 Hz cos phi 0.3 (at 20 °C)7 VA 50 Hz cos phi 0.3 (at 20 °C)
  • dissipation thermique : 2?3 W à 50/60 Hz
  • type de contacts auxiliaires : type branchés mécaniquement 1O + 1F se conformer à IEC 60947-5-1 type contact miroir 1 "O" se conformer à IEC 60947-4-1
  • fréquence circuit signalisation : 25 à 400 Hz
  • courant commuté minimum : 5 mA pour circuit de signalisation
  • tension de commutation minimale : 17 V pour circuit de signalisation
  • temps de non-chevauchement : 1,5 ms sur désexcitation entre contact NC + NO1,5 ms sur excitation entre contact NC + NO
  • résistance d'isolement : > 10 M? pour circuit de signalisation
Type de produit :
Contacteur de puissance
Type de connexion :
À vis étrier
Type de contact :
3NO
Gamme :
TeSys
Famille :
LC1D
Sous famille :
LC1D18
Calibre :
18A
Catégorie d'emploi :
AC-3
Polarité :
3P
Tension de la bobine :
240Vca
Pays de fabrication :
France
Garantie :
18 mois
Fiche technique du produit :
