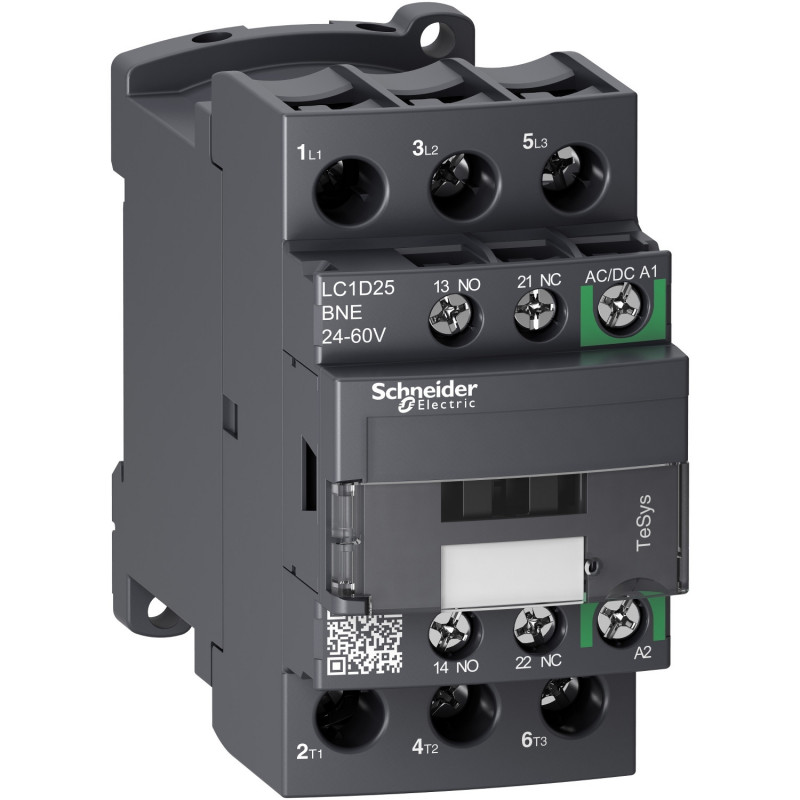

LC1D25BNE Schneider - Contacteur moteur triphasé - 3NO - 25A - Bobine 24 à 60Vca-cc - étrier - Tesys LC1D25
70,21 € HT
Réf. fabricant : LC1D25BNE
EAN-13 : 3606480987724
Réf. AE : SCHLC1D25BNE
Contacteur de puissance 3P - 25A - 3NO - Schneider LC1D25BNE
Ce contacteur de puissance tripolaire fabriqué par Schneider Electric (anciennement Télémécanique) est issu de la gamme TeSys LC1D .

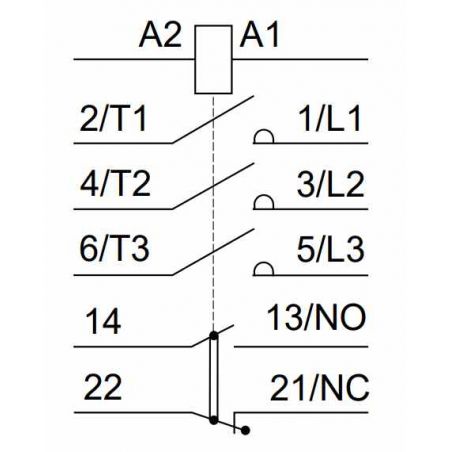

De calibre 25A, les contacts 3NO (contacts normalement ouverts) sont actionnés par une bobine de tension 24 à 60Vca-cc (courant alternatif et courant continu). Le circuit de commande 3NO est complété par des contacts auxiliaires 1NO+1NF.
Ce contacteur LC1D25 dispose d'un système de connexion à vis étrier.
Ce contacteur de puissance est fabriqué en France.
Appareillages compatibles avec le contacteur Schneider LC1D25BNE
Questions et réponses
livraison gratuite
Livraison gratuite à partir de 250€ TTC d’achat et 150€ HT pour les pros
Caractéristiques principales du Contacteur de puissance Schneider LC1D25BNE :
- Gamme : TeSys
- Nom du produit : TeSys D Green
- Type de produit ou équipement : Contacteur
- Nom de l'appareil : LC1D
- application du contacteur : Charge résistive (AC-1)Commande moteur (AC-3)
- Catégorie d'emploi : AC-3AC-1
- Description des pôles : 3P
- power pole contact composition : 3F
- [Ue] tension assignée d'emploi : Power circuit: <= 690 V AC 25...400 Hz
- [Ie] courant assigné d'emploi : 25 A (at <60 °C) at <= 440 V AC-3 for power circuit40 A (at <60 °C) at <= 440 V AC-1 for power circuit
- puissance moteur kW : 5.5 kW at 220...230 V AC 50 Hz (AC-3)11 kW at 380...400 V AC 50 Hz (AC-3)11 kW à 415 V CA 50 Hz (AC-3)11 kW à 440 V CA 50 Hz (AC-3)15 kW at 500 V AC 50 Hz (AC-3)15 kW at 660...690 V AC 50 Hz (AC-3)
- motor power HP (UL / CSA) : 2 hp à 115 V CA 60 Hz pour monophasé moteurs3 hp à 230/240 V CA 60 Hz pour monophasé moteurs7,5 hp à 200/208 V CA 60 Hz pour 3 phases moteurs7,5 hp à 230/240 V CA 60 Hz pour 3 phases moteurs15 hp à 460/480 V CA 60 Hz pour 3 phases moteurs20 hp à 575/600 V CA 60 Hz pour 3 phases moteurs
- tension circuit de commande : 24...60 V CA 50/60 Hz24...60 V CC
- type de bobine : CA/CC électronique
- Contacts auxiliaires : 1O + 1F
- [Uimp] tension assignée de tenue aux chocs : 6 kV conforming to IEC 60947
- Catégorie de surtension : III
- [Ith] courant thermique conventionnel : 10 A (at 60 °C) for signalling circuit40 A à <60 °C pour circuit de puissance
- pouvoir nominal d'enclenchement Irms : 140 A CA pour circuit de signalisation se conformer à IEC 60947-5-1250 A CC pour circuit de signalisation se conformer à IEC 60947-5-1450 A à 440 V pour circuit de puissance se conformer à CEI 60947
- pouvoir assigné de coupure : 450 A à 440 V pour circuit de puissance se conformer à CEI 60947
- [Icw] courant assigné de courte durée admissible : 100 A - 1 s for signalling circuit120 A - 500 ms for signalling circuit140 A - 100 ms for signalling circuit50 A à <40 °C - 10 min pour circuit de puissance120 A à <40 °C - 1 min pour circuit de puissance240 A 40 °C - 10 s for power circuit380 A à <40 °C - 1s pour circuit de puissance
- calibre du fusible à associer : 10 A gG for signalling circuit conforming to IEC 60947-5-163 A gG à <= 690 V coordination type 1 pour circuit de puissance40 A gG à <= 690 V coordination type 2 pour circuit de puissance
- impédance moyenne : 2 mOhm - Ith 40 A 50 Hz pour circuit de puissance
- [Ui] tension assignée d'isolement : Power circuit: 690 V conforming to IEC 60947-4-1Signalling circuit: 690 V conforming to IEC 60947-1
- durée de vie électrique : 2 Mcycles 21 A AC-3 à Ue <= 440 V0,9 Mcycles 40 A AC-1 à Ue <= 440 V
- puissance dissipée par pôle : 3,2 W AC-11,25 W AC-3
- Front cover : Avec
- Support de montage : PlatineRail
- normes : EN/CEI 60947-4-1EN/IEC 60947-5-1UL 60947-4-1CSA C22.2 No 60947-4-1
- certifications du produit : CCCCSAEACULKCDNV-GLLROS (Lloyds register of shipping)
- mode de raccordement : Télécommande: borniers à vis-étrier 1 câble(s) 1?4 mm²souple sans extrémité de câbleTélécommande: borniers à vis-étrier 2 câble(s) 1?4 mm²souple sans extrémité de câbleTélécommande: borniers à vis-étrier 1 câble(s) 1?4 mm²souple avec extrémité de câbleTélécommande: borniers à vis-étrier 2 câble(s) 1?2,5 mm²souple avec extrémité de câbleTélécommande: borniers à vis-étrier 1 câble(s) 1?4 mm²rigideTélécommande: borniers à vis-étrier 2 câble(s) 1?4 mm²rigideCircuit de puissance: borniers à vis-étrier 1 câble(s) 2,5?10 mm²souple sans extrémité de câbleCircuit de puissance: borniers à vis-étrier 2 câble(s) 2,5?10 mm²souple sans extrémité de câbleCircuit de puissance: borniers à vis-étrier 1 câble(s) 1?10 mm²souple avec extrémité de câbleCircuit de puissance: borniers à vis-étrier 2 câble(s) 1,5?6 mm²souple avec extrémité de câbleCircuit de puissance: borniers à vis-étrier 1 câble(s) 1,5?10 mm²rigideCircuit de puissance: borniers à vis-étrier 2 câble(s) 2,5?10 mm²rigide
- couple de serrage : Control circuit: 1.7 N.m - on screw clamp terminals - with screwdriver flat Ø 6 mmControl circuit: 1.7 N.m - on screw clamp terminals - with screwdriver Philips No 2Circuit de puissance: 2,5 N.m - sur borniers à vis-étrier - avec tournevis plat Ø 6 mmCircuit de puissance: 2,5 N.m - sur borniers à vis-étrier - avec tournevis empreinte Philips n°2
- temps de fonctionnement : De 45 à 55 ms fermeture20...90 ms ouverture
- niveau de fiabilité de la sécurité : B10d = 1369863 cycle contacteur avec charge nominale se conformer à EN/ISO 13849-1B10d = 20000000 cycle contacteur avec charge mécanique se conformer à EN/ISO 13849-1
- durée de vie mécanique : 15 Mcycles
- vitesse de commande maxi : 3600 cyc/h 60 °C
- Complémentaires technologie bobine : Limitation de crête bidirectionnelle intégrée
- plage de tension du circuit de commande : <= 0,1 Uc -40?70 °C perte de niveau CA/CC0,85?1,1 Uc -40?60 °C opérationnel CA0,8 à 1,1 Uc -40?60 °C opérationnel CC1...1.1 Uc 60?70 °C opérationnel CA/CC
- puissance d'appel en VA : 15 VA 50/60 Hz (à 20 °C)
- puissance d'appel en W : 14 W à 20 °C
- consommation moyenne au maintien en VA : 0,9 VA (à 20 °C) 50/60 Hz
- consommation moyenne au maintien en W : 0,6 W à 20 °C
- dissipation thermique : 0,6 W à 50/60 Hz
- type de contacts auxiliaires : type mechanically linked 1 NO + 1 NC conforming to IEC 60947-5-1 type mirror contact 1 NC conforming to IEC 60947-4-1
- fréquence circuit signalisation : 25 à 400 Hz
- courant commuté minimum : 5 mA for signalling circuit
- tension de commutation minimale : 17 V pour circuit de signalisation
- temps de non-chevauchement : 1.5 ms on de-energisation between NC and NO contact1.5 ms on energisation between NC and NO contact
- résistance d'isolement : > 10 MOhm for signalling circuit
Opérateur économique responsable
- Schneider -
- 35 rue Joseph Monier
- 92500 Rueil-Malmaison
- Type de produit :
- Contacteur de puissance
- Type de connexion :
- À vis étrier
- Type de contact :
- 3NO
- Gamme :
- TeSys
- Famille :
- LC1D
- Sous famille :
- LC1D25
- Calibre :
- 25A
- Catégorie d'emploi :
- AC-3
- Polarité :
- 3P
- Tension de la bobine :
- 24 à 60Vca-cc
- Pays de fabrication :
- France
- Garantie :
- 18 mois
- Type de courant :
- CA et CC
