LC1D50AF7 Schneider - Contacteur tripolaire - 3NO - 50A - Bobine 110Vca - Everlink et auto - Tesys LC1D50

Schneider
102,64 € HT
Réf. fabricant : LC1D50AF7 EAN-13 : 3389119408653 3389119408653 Réf. AE : SCHLC1D50AF7 SCHLC1D50AF7

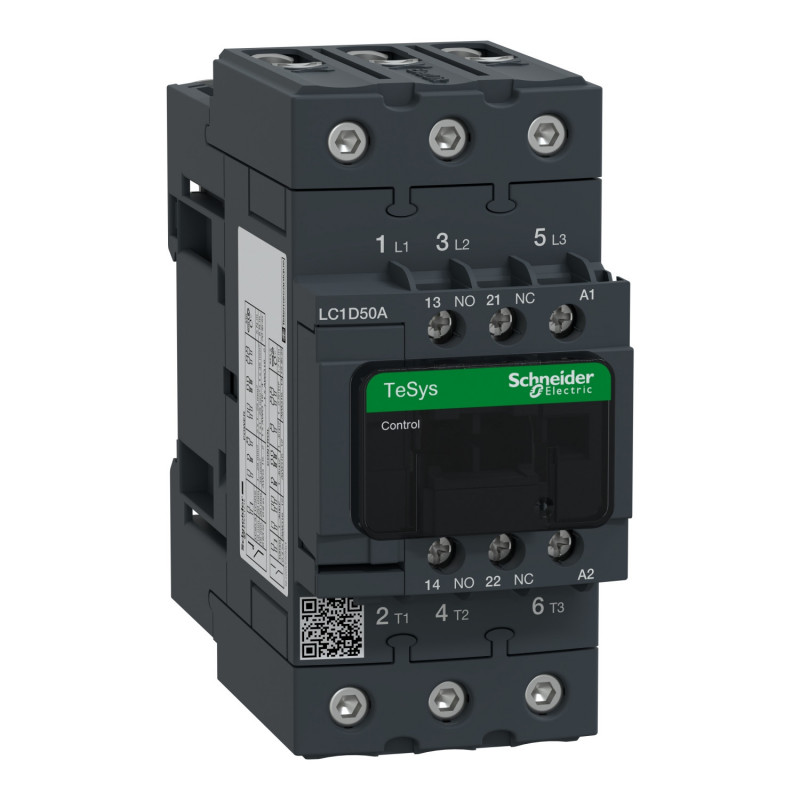

Contacteur de puissance 3P - 50A - 3NO - Schneider LC1D50AF7

Ce contacteur de puissance tripolaire fabriqué par Schneider Electric (anciennement Télémécanique) est issu de la gamme TeSys LC1D .

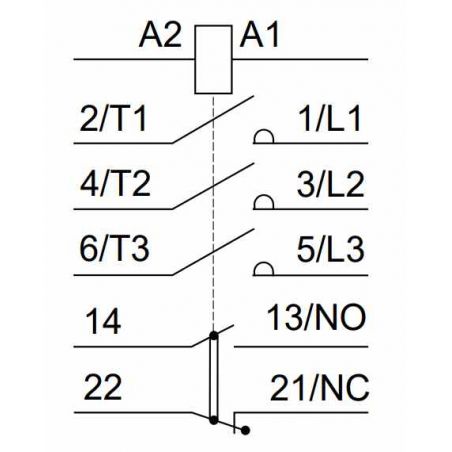

De calibre 50A, les contacts 3NO (contacts normalement ouverts) sont actionnés par une bobine de tension 110Vca (courant alternatif). Le circuit de commande 3NO est complété par des contacts auxiliaires 1NO+1NF.

Ce contacteur LC1D50 dispose d'un système de connexion everlink et automatique.

Appareillages compatibles avec le contacteur Schneider LC1D50AF7

Questions et réponses
livraison gratuite

Livraison gratuite à partir de 250€ TTC d’achat et 150€ HT pour les pros

Type de produit :
Contacteur de puissance
Type de connexion :
Everlink et automatique
Type de contact :
3NO
Gamme :
TeSys
Famille :
LC1D
Sous famille :
LC1D50
Calibre :
50A
Catégorie d'emploi :
AC-3
Polarité :
3P
Tension de la bobine :
110Vca
Pays de fabrication :
Indonésie
Garantie :
18 mois
Total
102.64 € HT
123.17 € TTC

Caractéristiques principales du Contacteur de puissance Schneider LC1D50AF7 :

  • Gamme : TeSys
  • Nom du produit : TeSys D
  • Type de produit ou équipement : Contacteur
  • Nom de l'appareil : LC1D
  • application du contacteur : Commande moteur (AC-3)Charge résistive (AC-1)
  • Catégorie d'emploi : AC-1AC-4AC-3
  • Description des pôles : 3P
  • power pole contact composition : 3F
  • [Ue] tension assignée d'emploi : Circuit de puissance: <= 690 V CA 25...400 HzCircuit de puissance: <= 300 V CC
  • [Ie] courant assigné d'emploi : 50 A (à <60 °C) à <= 440 V CA AC-3 pour circuit de puissance80 A (à <60 °C) à <= 440 V CA AC-1 pour circuit de puissance
  • puissance moteur kW : 15 kW à 220...230 V CA 50/60 Hz (AC-3)22 kW à 380...400 V CA 50/60 Hz (AC-3)30 kW à 500 V CA 50/60 Hz (AC-3)33 kW à 660...690 V CA 50/60 Hz (AC-3)25 kW à 415 V CA 50/60 Hz (AC-3)30 kW à 440 V CA 50/60 Hz (AC-3)11 kW à 400 V CA 50/60 Hz (AC-4)
  • motor power HP (UL / CSA) : 3 hp à 115 V CA 50/60 Hz pour monophasé moteurs7,5 hp à 230/240 V CA 50/60 Hz pour monophasé moteurs15 hp à 200/208 V CA 50/60 Hz pour 3 phases moteurs15 hp à 230/240 V CA 50/60 Hz pour 3 phases moteurs40 hp à 460/480 V CA 50/60 Hz pour 3 phases moteurs40 hp à 575/600 V CA 50/60 Hz pour 3 phases moteurs
  • type de circuit de commande : CA à 50/60 Hz
  • tension circuit de commande : 110 V CA 50/60 Hz
  • Contacts auxiliaires : 1O + 1F
  • [Uimp] tension assignée de tenue aux chocs : 6 kV se conformer à CEI 60947
  • Catégorie de surtension : III
  • [Ith] courant thermique conventionnel : 10 A à <60 °C pour circuit de signalisation80 A à <60 °C pour circuit de puissance
  • pouvoir nominal d'enclenchement Irms : 140 A CA pour circuit de signalisation se conformer à IEC 60947-5-1250 A CC pour circuit de signalisation se conformer à IEC 60947-5-1900 A à 440 V pour circuit de puissance se conformer à CEI 60947
  • pouvoir assigné de coupure : 900 A à 440 V pour circuit de puissance se conformer à CEI 60947
  • [Icw] courant assigné de courte durée admissible : 400 A à <40 °C - 10 s pour circuit de puissance810 A à <40 °C - 1s pour circuit de puissance84 A à <40 °C - 10 min pour circuit de puissance208 A à <40 °C - 1 min pour circuit de puissance100 A - 1s pour circuit de signalisation120 A - 500 ms pour circuit de signalisation140 A - 100 ms pour circuit de signalisation
  • calibre du fusible à associer : 10 A gG pour circuit de signalisation se conformer à IEC 60947-5-1100 A gG à <= 690 V coordination type 1 pour circuit de puissance100 A gG à <= 690 V coordination type 2 pour circuit de puissance
  • impédance moyenne : 1,5 mOhm - Ith 80 A 50 Hz pour circuit de puissance
  • [Ui] tension assignée d'isolement : Circuit de puissance: 600 V CSA certifiéCircuit de puissance: 600 V UL certifiéCircuit de signalisation: 690 V se conformer à CEI 60947-1Circuit de signalisation: 600 V CSA certifiéCircuit de signalisation: 600 V UL certifiéCircuit de puissance: 690 V se conformer à IEC 60947-4-1
  • durée de vie électrique : 1,45 Mcycles 50 A AC-3 à Ue <= 440 V1,1 Mcycles 80 A AC-1 à Ue <= 440 V
  • puissance dissipée par pôle : 3,7 W AC-39,6 W AC-1
  • Front cover : Avec
  • Support de montage : RailPlatine
  • Normes : CSA C22.2 No 14EN 60947-4-1EN 60947-5-1IEC 60947-4-1IEC 60947-5-1UL 508
  • Certifications du produit : CCCGOSTULLROS (Lloyds register of shipping)CSADNVBVGLRINA
  • mode de raccordement : Télécommande: borniers à vis-étrier 2 câble(s) 1?2,5 mm²souple avec extrémité de câbleTélécommande: borniers à vis-étrier 1 câble(s) 1?4 mm²souple sans extrémité de câbleTélécommande: borniers à vis-étrier 2 câble(s) 1?4 mm²souple sans extrémité de câbleTélécommande: borniers à vis-étrier 1 câble(s) 1?4 mm²souple avec extrémité de câbleTélécommande: borniers à vis-étrier 1 câble(s) 1?4 mm²rigide sans extrémité de câbleTélécommande: borniers à vis-étrier 2 câble(s) 1?4 mm²rigide sans extrémité de câbleCircuit de puissance: connexion à vis 1 câble(s) 1?35 mm²souple sans extrémité de câbleCircuit de puissance: connexion à vis 2 câble(s) 1?25 mm²souple sans extrémité de câbleCircuit de puissance: connexion à vis 1 câble(s) 1?35 mm²souple avec extrémité de câbleCircuit de puissance: connexion à vis 2 câble(s) 1?25 mm²souple avec extrémité de câbleCircuit de puissance: connexion à vis 1 câble(s) 1?35 mm²rigide sans extrémité de câbleCircuit de puissance: connexion à vis 2 câble(s) 1?25 mm²rigide sans extrémité de câble
  • couple de serrage : Télécommande: 1,7 N.m - sur borniers à vis-étrier - avec tournevis plat Ø 6 mmTélécommande: 1,7 N.m - sur borniers à vis-étrier - avec tournevis empreinte Philips n°2Circuit de puissance: 8 N.m - sur connecteurs à vis BTR EverLink - câble 25?35 mm² hexagonal 4 mmCircuit de puissance: 5 N.m - sur connecteurs à vis BTR EverLink - câble 1?25 mm² hexagonal 4 mm
  • Temps de fonctionnement : 4?19 ms ouverture12?26 ms fermeture
  • niveau de fiabilité de la sécurité : B10d = 1369863 cycle contacteur avec charge nominale se conformer à EN/ISO 13849-1B10d = 20000000 cycle contacteur avec charge mécanique se conformer à EN/ISO 13849-1
  • Endurance mécanique : 6 Mcycles
  • vitesse de commande maxi : 3600 cyc/h à <60 °C
  • Complémentaires technologie bobine : Sans module d'antiparasitage intégré
  • puissance d'appel en VA : 140 VA 60 Hz cos phi 0,75 (à 20 °C)160 VA 50 Hz cos phi 0,75 (à 20 °C)
  • consommation moyenne au maintien en VA : 13 VA 60 Hz cos phi 0,3 (à 20 °C)15 VA 50 Hz cos phi 0,3 (à 20 °C)
  • dissipation thermique : 4?5 W à 50/60 Hz
  • type de contacts auxiliaires : type branchés mécaniquement 1O + 1F se conformer à IEC 60947-5-1 type contact miroir 1 "O" se conformer à IEC 60947-4-1
  • fréquence circuit signalisation : 25 à 400 Hz
  • courant commuté minimum : 5 mA pour circuit de signalisation
  • tension de commutation minimale : 17 V pour circuit de signalisation
  • temps de non-chevauchement : 1,5 ms sur désexcitation entre contact NC + NO1,5 ms sur excitation entre contact NC + NO
  • résistance d'isolement : > 10 M? pour circuit de signalisation
