LC1D65008P7 Schneider - Contacteur tétrapolaire - 2NO+2NF - 80A - Bobine 230Vca - Vis
search
  • LC1D65008P7 Schneider - Contacteur tétrapolaire - 2NO+2NF - 80A - Bobine 230Vca - Vis
* Image(s) non contractuelle(s)
Livraison sous 2 à 3 semaines

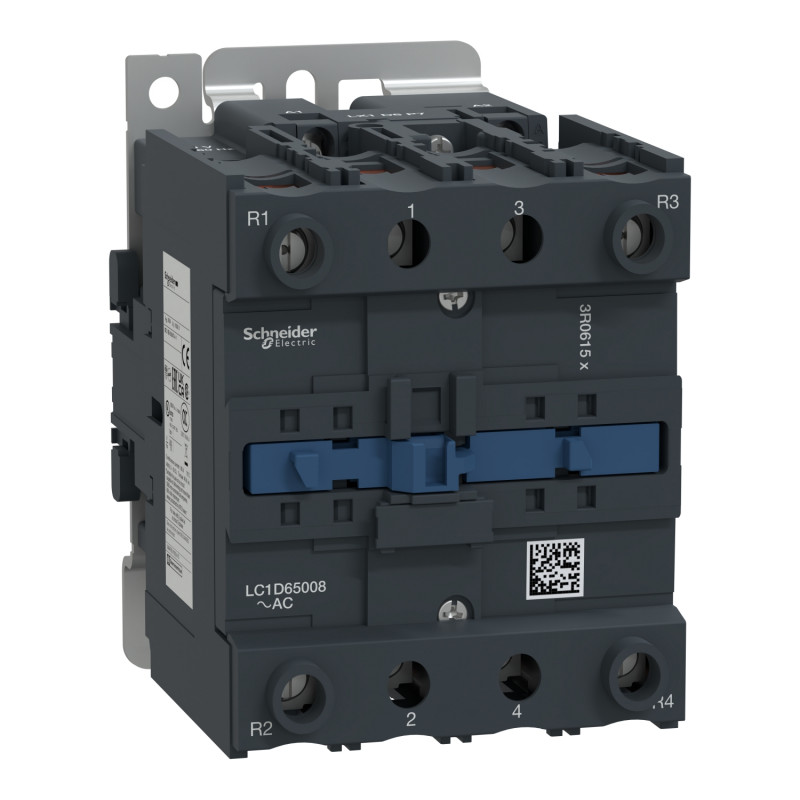

LC1D65008P7 Schneider - Contacteur tétrapolaire - 2NO+2NF - 80A - Bobine 230Vca - Vis étrier - Tesys LC1D65

Schneider
255,67 € HT
Réf. fabricant : LC1D65008P7 EAN-13 : 3389110073119 3389110073119 Réf. AE : SCHLC1D65008P7 SCHLC1D65008P7

Contacteur de puissance 4P - 80A - 2NO+2NF - Schneider LC1D65008P7

Ce contacteur de puissance tétrapolaire fabriqué par Schneider Electric (anciennement Télémécanique) est issu de la gamme TeSys LC1D .

De calibre 80A, les contacts 2NO+2NF (contacts normalement ouverts + contacts normalement fermés) sont actionnés par une bobine de tension 230Vca (courant alternatif).

Ce contacteur LC1D65 dispose d'un système de connexion à vis étrier.

Ce contacteur de puissance est fabriqué en République Tchèque.

Appareillages compatibles avec le contacteur Schneider LC1D65008P7

Questions et réponses
livraison gratuite

Livraison gratuite à partir de 250€ TTC d’achat et 150€ HT pour les pros


Type de produit :
Contacteur de puissance
Type de connexion :
À vis étrier
Type de contact :
2NO+2NF
Gamme :
TeSys
Famille :
LC1D
Sous famille :
LC1D65
Calibre :
80A
Catégorie d'emploi :
AC-3
Polarité :
4P
Tension de la bobine :
230Vca
Pays de fabrication :
République Tchèque
Garantie :
18 mois
Total
255.67 € HT
306.80 € TTC

Caractéristiques principales du Contacteur de puissance Schneider LC1D65008P7 :

  • Gamme : TeSys
  • Nom du produit : TeSys D
  • Type de produit ou équipement : Contacteur
  • Nom de l'appareil : LC1D
  • application du contacteur : Charge résistive (AC-1)
  • Catégorie d'emploi : AC-1
  • Description des pôles : 4P
  • power pole contact composition : 2F+2O
  • [Ue] tension assignée d'emploi : Power circuit: <= 690 V AC 25...400 HzPower circuit: <= 300 V DC
  • [Ie] courant assigné d'emploi : 80 A (at <60 °C) at <= 440 V AC AC-1 for power circuit
  • type de circuit de commande : AC at 50/60 Hz
  • tension circuit de commande : 230 V CA 50/60 Hz
  • [Uimp] tension assignée de tenue aux chocs : 6 kV conforming to IEC 60947
  • Catégorie de surtension : III
  • [Ith] courant thermique conventionnel : 80 A (at 60 °C) for power circuit
  • pouvoir nominal d'enclenchement Irms : 1000 A à 440 V pour circuit de puissance se conformer à CEI 60947
  • pouvoir assigné de coupure : 1000 A à 440 V pour circuit de puissance se conformer à CEI 60947
  • [Icw] courant assigné de courte durée admissible : 520 A à <40 °C - 10 s pour circuit de puissance900 A à <40 °C - 1s pour circuit de puissance110 A à <40 °C - 10 min pour circuit de puissance260 A à <40 °C - 1 min pour circuit de puissance
  • calibre du fusible à associer : 125 A gG à <= 690 V coordination type 1 pour circuit de puissance125 A gG à <= 690 V coordination type 2 pour circuit de puissance
  • impédance moyenne : 1.5 mOhm - Ith 80 A 50 Hz for power circuit
  • [Ui] tension assignée d'isolement : Circuit de puissance: 600 V CSA certifiéCircuit de puissance: 600 V UL certifiéPower circuit: 690 V conforming to IEC 60947-4-1
  • durée de vie électrique : 1,4 Mcycles 80 A AC-1 à Ue <= 440 V
  • puissance dissipée par pôle : 9,6 W AC-1
  • Front cover : Sans
  • Support de montage : RailPlatine
  • Normes : CSA C22.2 No 14EN 60947-4-1EN 60947-5-1IEC 60947-4-1IEC 60947-5-1UL 508
  • Certifications du produit : DNVGLLROS (Lloyds register of shipping)BVGOSTCCCRINACSAUL
  • mode de raccordement : Télécommande: borniers à vis-étrier 2 câble(s) 1?2,5 mm²souple avec extrémité de câbleTélécommande: borniers à vis-étrier 1 câble(s) 1?4 mm²souple sans extrémité de câbleTélécommande: borniers à vis-étrier 2 câble(s) 1?4 mm²souple sans extrémité de câbleTélécommande: borniers à vis-étrier 1 câble(s) 1?4 mm²souple avec extrémité de câbleTélécommande: borniers à vis-étrier 1 câble(s) 1?4 mm²rigide sans extrémité de câbleTélécommande: borniers à vis-étrier 2 câble(s) 1?4 mm²rigide sans extrémité de câbleCircuit de puissance: borniers à vis-étrier 1 câble(s) 1?35 mm²souple sans extrémité de câbleCircuit de puissance: borniers à vis-étrier 2 câble(s) 1?25 mm²souple sans extrémité de câbleCircuit de puissance: borniers à vis-étrier 1 câble(s) 1?35 mm²souple avec extrémité de câbleCircuit de puissance: borniers à vis-étrier 2 câble(s) 1?25 mm²souple avec extrémité de câbleCircuit de puissance: borniers à vis-étrier 1 câble(s) 1?35 mm²rigide sans extrémité de câbleCircuit de puissance: borniers à vis-étrier 2 câble(s) 1?25 mm²rigide sans extrémité de câble
  • couple de serrage : Control circuit: 1.7 N.m - on screw clamp terminals - with screwdriver flat Ø 6 mmControl circuit: 1.7 N.m - on screw clamp terminals - with screwdriver Philips No 2Circuit de puissance: 8 N.m - sur borniers à vis-étrier - câble 25?35 mm² hexagonal 4 mmCircuit de puissance: 5 N.m - sur borniers à vis-étrier - câble 1?25 mm² hexagonal 4 mm
  • Temps de fonctionnement : 4...19 ms opening12?26 ms fermeture
  • niveau de fiabilité de la sécurité : B10d = 1369863 cycle contacteur avec charge nominale se conformer à EN/ISO 13849-1B10d = 20000000 cycle contacteur avec charge mécanique se conformer à EN/ISO 13849-1
  • Endurance mécanique : 6 Mcycles
  • vitesse de commande maxi : 3600 cyc/h 60 °C
  • Complémentaires technologie bobine : Sans module d'antiparasitage intégré
  • plage de tension du circuit de commande : 0,3 à 0,6 Uc -40?70 °C perte de niveau CA 50/60 Hz0,8 à 1,1 Uc -40?60 °C opérationnel CA 50 Hz0,85?1,1 Uc -40?60 °C opérationnel CA 60 Hz1...1.1 Uc 60?70 °C opérationnel CA 50/60 Hz
  • puissance d'appel en VA : 140 VA 60 Hz cos phi 0.75 (at 20 °C)160 VA 50 Hz cos phi 0.75 (at 20 °C)
  • consommation moyenne au maintien en VA : 13 VA 60 Hz cos phi 0.3 (at 20 °C)15 VA 50 Hz cos phi 0.3 (at 20 °C)
  • dissipation thermique : 4?5 W à 50/60 Hz
Type de produit :
Contacteur de puissance
Type de connexion :
À vis étrier
Type de contact :
2NO+2NF
Gamme :
TeSys
Famille :
LC1D
Sous famille :
LC1D65
Calibre :
80A
Catégorie d'emploi :
AC-3
Polarité :
4P
Tension de la bobine :
230Vca
Pays de fabrication :
République Tchèque
Garantie :
18 mois
