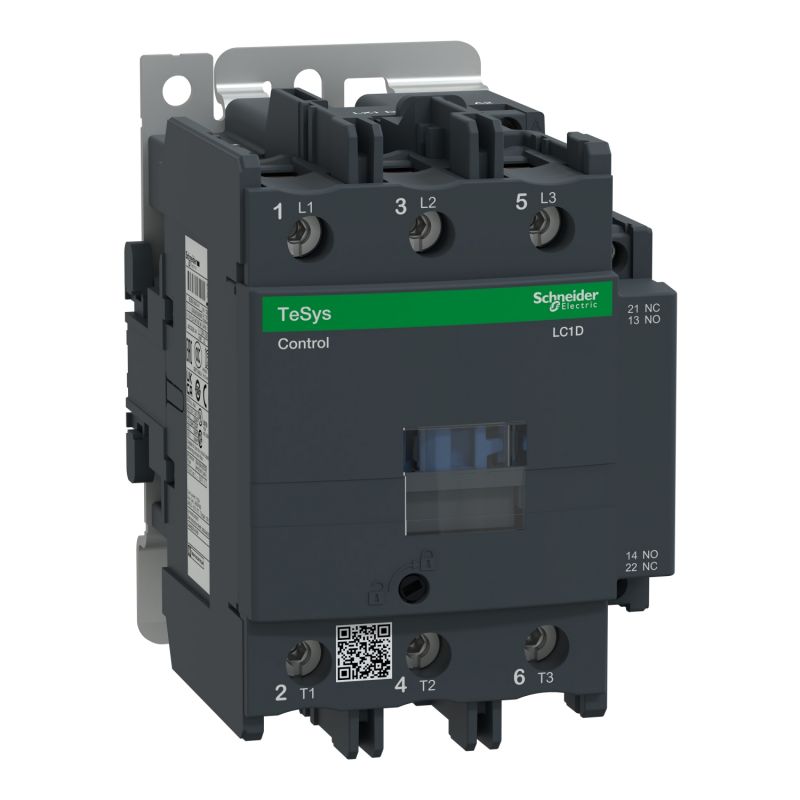

LC1D95BD Schneider - Contacteur tripolaire - 3NO - 95A - Bobine 24Vcc - Vis
250,78 € HT
Réf. fabricant : LC1D95BD
EAN-13 : 3389110450576
Réf. AE : SCHLC1D95BD
Contacteur de puissance 3P - 95A - 3NO - Schneider LC1D95BD
Ce contacteur de puissance tripolaire fabriqué par Schneider Electric (anciennement Télémécanique) est issu de la gamme TeSys LC1D .
De calibre 95A, les contacts 3NO (contacts normalement ouverts) sont actionnés par une bobine de tension 24Vcc (courant continu). Le circuit de commande 3NO est complété par des contacts auxiliaires 1NO+1NF.
Ce contacteur LC1D95 dispose d'un système de connexion à vis étrier.
Ce contacteur de puissance est fabriqué en République Tchèque.
Appareillages compatibles avec le contacteur Schneider LC1D95BD
Questions et réponses
livraison gratuite
Livraison gratuite à partir de 250€ TTC d’achat et 150€ HT pour les pros
Caractéristiques principales du Contacteur de puissance Schneider LC1D95BD :
- Gamme : TeSys
- Nom du produit : TeSys D
- Type de produit ou équipement : Contacteur
- Nom de l'appareil : LC1D
- application du contacteur : Charge résistive (AC-1)Commande moteur (AC-3)
- Catégorie d'emploi : AC-3AC-4AC-1
- Description des pôles : 3P
- power pole contact composition : 3F
- [Ue] tension assignée d'emploi : Circuit de puissance: 1000 V CA 25...400 Hz
- [Ie] courant assigné d'emploi : 95 A (à <60 °C) à <= 440 V AC-3 pour circuit de puissance125 A (à <60 °C) à <= 690 V AC-1 pour circuit de puissance
- puissance moteur kW : 25 kW à 220...230 V CA 50 Hz (AC-3)45 kW à 380...400 V CA 50 Hz (AC-3)45 kW à 415...440 V CA 50 Hz (AC-3)55 kW à 500 V CA 50 Hz (AC-3)45 kW à 660...690 V CA 50 Hz (AC-3)45 kW à 1000 V CA 50 Hz (AC-3)
- motor power HP (UL / CSA) : 7,5 hp à 115 V CA 60 Hz pour monophasé moteurs15 hp à 230/240 V CA 60 Hz pour monophasé moteurs25 hp à 200/208 V CA 60 Hz pour 3 phases moteurs30 hp à 230/240 V CA 60 Hz pour 3 phases moteurs60 hp à 460/480 V CA 60 Hz pour 3 phases moteurs60 hp à 575/600 V CA 60 Hz pour 3 phases moteurs
- type de circuit de commande : CC standard
- tension circuit de commande : 24 V CC
- Contacts auxiliaires : 1O + 1F
- [Uimp] tension assignée de tenue aux chocs : 8 kV se conformer à CEI 60947
- Catégorie de surtension : III
- [Ith] courant thermique conventionnel : 10 A (at 60 °C) for signalling circuit125 A à <60 °C pour circuit de puissance
- pouvoir nominal d'enclenchement Irms : 1100 A à 440 V CA pour circuit de puissance se conformer à CEI 60947140 A AC for signalling circuit conforming to IEC 60947-5-1250 A DC for signalling circuit conforming to IEC 60947-5-1
- pouvoir assigné de coupure : 1100 A à 440 V pour circuit de puissance se conformer à CEI 60947
- [Icw] courant assigné de courte durée admissible : 1100 A à <40 °C - 1s pour circuit de puissance800 A à <40 °C - 10 s pour circuit de puissance400 A à <40 °C - 1 min pour circuit de puissance135 A à <40 °C - 10 min pour circuit de puissance140 A - 100 ms for signalling circuit120 A - 500 ms for signalling circuit100 A - 1 s for signalling circuit
- calibre du fusible à associer : 10 A gG for signalling circuit conforming to IEC 60947-5-1200 A gG à <= 690 V coordination type 1 pour circuit de puissance160 A gG à <= 690 V coordination type 2 pour circuit de puissance
- impédance moyenne : 0.8 mOhm - Ith 125 A 50 Hz for power circuit
- [Ui] tension assignée d'isolement : Circuit de puissance: 1000 V se conformer à IEC 60947-4-1Signalling circuit: 690 V conforming to IEC 60947-1
- durée de vie électrique : 1,2 Mcycles 95 A AC-31,3 Mcycles 125 A AC-1
- puissance dissipée par pôle : 12,5 W AC-17,2 W AC-3
- Front cover : Avec
- Support de montage : RailPlatine
- Normes : EN/IEC 60947-1EN/CEI 60947-4-1EN/IEC 60947-5-1GB/T 14048.4
- Certifications du produit : Certificat CEI CECCCEACLROS (Lloyds register of shipping)RINABVDNV-GL
- mode de raccordement : Control circuit: screw clamp terminals 2 cable(s) 1?2.5 mm²flexible with cable endTélécommande: borniers à vis-étrier 1 câble(s) 1?2,5 mm²souple avec extrémité de câbleControl circuit: screw clamp terminals 1 cable(s) 1?4 mm²flexible without cable endControl circuit: screw clamp terminals 2 cable(s) 1?4 mm²flexible without cable endControl circuit: screw clamp terminals 1 cable(s) 1?4 mm²solid without cable endControl circuit: screw clamp terminals 2 cable(s) 1?4 mm²solid without cable endCircuit de puissance: connecteur 1 câble(s) 4?50 mm²souple sans extrémité de câbleCircuit de puissance: connecteur 2 câble(s) 4?25 mm²souple sans extrémité de câbleCircuit de puissance: connecteur 1 câble(s) 4?50 mm²souple avec extrémité de câbleCircuit de puissance: connecteur 2 câble(s) 4?16 mm²souple avec extrémité de câbleCircuit de puissance: connecteur 1 câble(s) 4?50 mm²rigide sans extrémité de câbleCircuit de puissance: connecteur 2 câble(s) 4?25 mm²rigide sans extrémité de câble
- couple de serrage : Télécommande: 1,2 N.m - sur borniers à vis-étrier - avec tournevis plat Ø 6 mmTélécommande: 1,2 N.m - sur borniers à vis-étrier - avec tournevis empreinte Philips n°2Circuit de puissance: 12 N.m - sur connecteur - avec tournevis plat Ø 6 à Ø 8 mmCircuit de puissance: 12 N.m - sur connecteur hexagonal 4 mm
- Temps de fonctionnement : 95?130 ms fermeture20?35 ms ouverture
- niveau de fiabilité de la sécurité : B10d = 1,3 Mcycles contacteur avec charge nominale se conformer à EN/ISO 13849-1B10d = 20 Mcycles contacteur avec charge mécanique se conformer à EN/ISO 13849-1
- Endurance mécanique : 10 Mcycles
- vitesse de commande maxi : 3600 cyc/h 60 °C
- Complémentaires technologie bobine : Sans module d'antiparasitage intégré
- plage de tension du circuit de commande : 0,1 à 0,3 Uc -40?70 °C perte de niveau CC0,85?1,1 Uc -40?55 °C opérationnel CC1...1.1 Uc 55?70 °C opérationnel CC
- constante de temps : 75 ms
- consommation moyenne à l'appel en W : 22 W (à 20 °C)
- consommation moyenne au maintien en W : 22 W à 20 °C
- type de contacts auxiliaires : type mechanically linked 1 NO + 1 NC conforming to IEC 60947-5-1 type mirror contact 1 NC conforming to IEC 60947-4-1
- fréquence circuit signalisation : 25 à 400 Hz
- courant commuté minimum : 5 mA for signalling circuit
- tension de commutation minimale : 17 V for signalling circuit
- temps de non-chevauchement : 1.5 ms on de-energisation between NC and NO contact1.5 ms on energisation between NC and NO contact
- résistance d'isolement : > 10 MOhm for signalling circuit
Opérateur économique responsable
- Schneider -
- 35 rue Joseph Monier
- 92500 Rueil-Malmaison
- Type de produit :
- Contacteur de puissance
- Type de connexion :
- À vis étrier
- Type de contact :
- 3NO
- Gamme :
- TeSys
- Famille :
- LC1D
- Sous famille :
- LC1D95
- Calibre :
- 95A
- Catégorie d'emploi :
- AC-3
- Polarité :
- 3P
- Tension de la bobine :
- 24Vcc
- Pays de fabrication :
- République Tchèque
- Garantie :
- 18 mois
- Type de courant :
- CC
