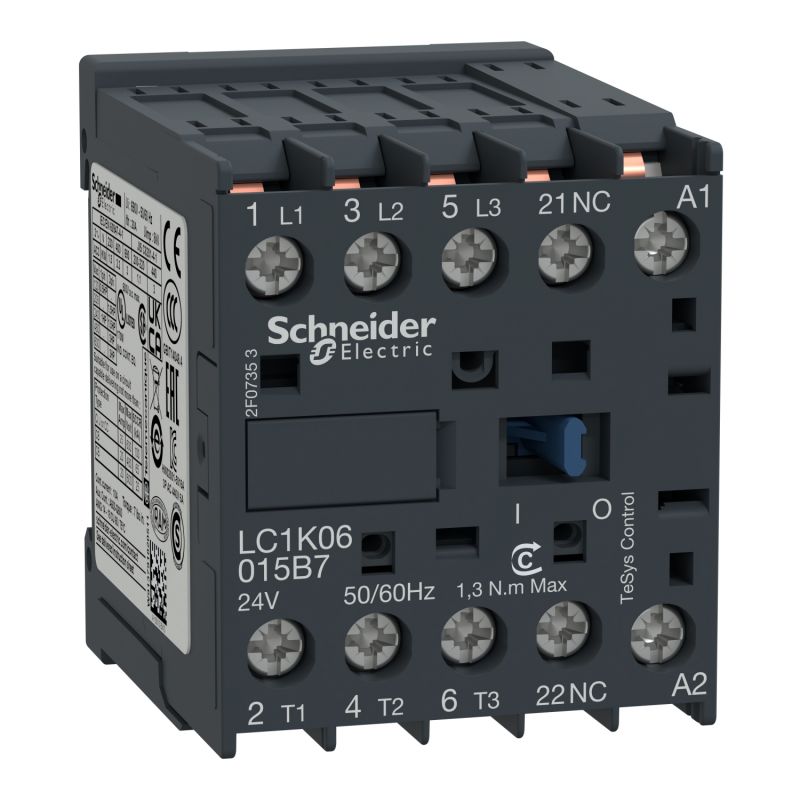

LC1K06015B7 Schneider - Mini contacteur tripolaire - 3NO - 6A - Bobine 24Vca - Broche à souder
24,14 € HT
Réf. fabricant : LC1K06015B7
EAN-13 : 3389110488159
Réf. AE : SCHLC1K06015B7
Mini contacteur 3P - 6A - 3NO - Schneider LC1K06015B7
Ce mini contacteur dispose de contacts 3NO (ouverts au repos). La tension sur le circuit de commande de la bobine est de 24Vca (courant alternatif). En plus de ces contacts, cet appareil comporte un contact auxiliaire 1NF.
Ce contacteur fait partie de la gamme TeSys LC1K principalement utilisée en complément d'automates industriels ou pour piloter des petites puissances de commandes moteurs.
Ce contacteur tripolaire est fabriqué en France par Schneider Electric.
Le contacteur LC1K06015B7 s'intègre dans votre armoire électrique via un système de connexion de broche à souder.
Questions et réponses
livraison gratuite
Livraison gratuite à partir de 250€ TTC d’achat et 150€ HT pour les pros
Caractéristiques principales du Mini contacteur Schneider LC1K06015B7 :
- Gamme : TeSys
- Type de produit ou équipement : Contacteur
- Nom du produit : TeSys K
- Nom de l'appareil : LC1K
- Application : Contrôle
- application du contacteur : Commande moteur (AC-3)
- Complémentaires Catégorie d'emploi : AC-4AC-3
- Description des pôles : 3P
- power pole contact composition : 3F
- [Ue] tension assignée d'emploi : Circuit de puissance: 690 V CA 50/60 HzCircuit de signalisation: <= 690 V CA 50/60 Hz
- [Ie] courant assigné d'emploi : 6 A à <= 440 V CA AC-3 pour circuit de puissance
- type de circuit de commande : CA à 50/60 Hz
- tension circuit de commande : 24 V AC 50/60 Hz
- puissance moteur kW : 1,5 kW à 220...230 V CA 50/60 Hz AC-32,2 kW à 380...415 V CA 50/60 Hz AC-33 kW à 440 V CA 50/60 Hz AC-33 kW à 480 V CA 50/60 Hz AC-33 kW à 500 à 600 V CA 50/60 Hz AC-33 kW à 660...690 V CA 50/60 Hz AC-31,5 kW à 400 V CA 50/60 Hz AC-4
- Contacts auxiliaires : 1 "O"
- [Uimp] tension assignée de tenue aux chocs : 8 kV
- Catégorie de surtension : III
- [Ith] courant thermique conventionnel : 20 A à <50 °C pour circuit de puissance10 A à <50 °C pour circuit de signalisation
- pouvoir nominal d'enclenchement Irms : 110 A AC for power circuit conforming to NF C 63-110110 A AC for power circuit conforming to IEC 60947110 A CA pour circuit de signalisation se conformer à CEI 60947
- pouvoir assigné de coupure : 110 A at 415 V conforming to IEC 60947110 A à 440 V se conformer à CEI 6094780 A à 500 V se conformer à CEI 60947110 A at 220...230 V conforming to IEC 60947110 A at 380...400 V conforming to IEC 6094770 A à 660...690 V se conformer à CEI 60947
- [Icw] courant assigné de courte durée admissible : 90 A 50 °C - 1 s for power circuit85 A 50 °C - 5 s for power circuit80 A 50 °C - 10 s for power circuit60 A 50 °C - 30 s for power circuit45 A 50 °C - 1 min for power circuit40 A 50 °C - 3 min for power circuit20 A 50 °C - >= 15 min for power circuit80 A - 1s pour circuit de signalisation90 A - 500 ms pour circuit de signalisation110 A - 100 ms pour circuit de signalisation
- calibre du fusible à associer : 25 A gG à <= 440 V pour circuit de puissance25 A aM pour circuit de puissance10 A gG pour circuit de signalisation se conformer à CEI 6094710 A gG pour circuit de signalisation se conformer à VDE 0660
- impédance moyenne : 3 mOhm - Ith 20 A 50 Hz pour circuit de puissance
- [Ui] tension assignée d'isolement : Circuit de puissance: 600 V se conformer à UL 508Circuit de puissance: 690 V se conformer à IEC 60947-4-1Circuit de signalisation: 690 V se conformer à IEC 60947-4-1Circuit de signalisation: 690 V se conformer à IEC 60947-5-1Circuit de signalisation: 600 V se conformer à UL 508Circuit de puissance: 600 V se conformer à CSA C22.2 No 14Circuit de signalisation: 600 V se conformer à CSA C22.2 No 14
- résistance d'isolement : > 10 M? pour circuit de signalisation
- puissance d'appel en VA : 30 VA (à 20 °C)
- consommation moyenne au maintien en VA : 4,5 VA (à 20 °C)
- dissipation thermique : 1,3 W
- plage de tension du circuit de commande : Opérationnel: 0,8?1,15 Uc (à <50 °C)Perte de niveau: 0,2 à 0,75 Uc (à <50 °C)
- mode de raccordement : Broches à souder - section du jeu de barre: 1,5 x 0,9 mm
- vitesse de commande maxi : 3600 cyc/h
- type de contacts auxiliaires : type instantané 1 "O"
- fréquence circuit signalisation : <= 400 Hz
- courant commuté minimum : 5 mA pour circuit de signalisation
- tension de commutation minimale : 17 V pour circuit de signalisation
- Support de montage : Circuit imprimé
- Temps de fonctionnement : 10?20 ms désexcitation bobine + ouverture "F"10?20 ms excitation bobine + fermeture "F"
- niveau de fiabilité de la sécurité : B10d = 1369863 cycle contacteur avec charge nominale se conformer à EN/ISO 13849-1B10d = 20000000 cycle contacteur avec charge mécanique se conformer à EN/ISO 13849-1
- distance de non-recouvrement : 0,5 mm
- Endurance mécanique : 10 Mcycles
- durée de vie électrique : 1,3 Mcycles 6 A AC-3 à Ue <= 440 V
- Robustesse mécanique : Chocs contacteur fermé, sur l'axe des X: 10 Gn pour 11 ms se conformer à CEI 60068-2-27Chocs contacteur fermé, sur l'axe des Y: 15 Gn pour 11 ms se conformer à CEI 60068-2-27Chocs contacteur fermé, sur l'axe des Z: 15 Gn pour 11 ms se conformer à CEI 60068-2-27Chocs contacteur ouvert, sur l'axe des X: 6 Gn pour 11 ms se conformer à CEI 60068-2-27Chocs contacteur ouvert, sur l'axe des Y: 10 Gn pour 11 ms se conformer à CEI 60068-2-27Chocs contacteur ouvert, sur l'axe des Z: 10 Gn pour 11 ms se conformer à CEI 60068-2-27Vibrations contacteur fermé: 4 Gn, 5 à 300 Hz se conformer à CEI 60068-2-6Vibrations contacteur ouvert: 2 Gn, 5 à 300 Hz se conformer à CEI 60068-2-6
- Hauteur : 58 mm
- Largeur : 45 mm
- Profondeur : 57 mm
- Poids du produit : 0,18 kg
Opérateur économique responsable
- Schneider -
- 35 rue Joseph Monier
- 92500 Rueil-Malmaison
- Type de produit :
- Mini contacteur
- Type de connexion :
- Broche à souder
- Type de contact :
- 3NO
- Gamme :
- TeSys
- Famille :
- LC1K
- Sous famille :
- LC1K06
- Calibre :
- 6A
- Polarité :
- 3P
- Tension de la bobine :
- 24Vca
- Pays de fabrication :
- France
- Garantie :
- 18 mois
- Type de courant :
- CA
