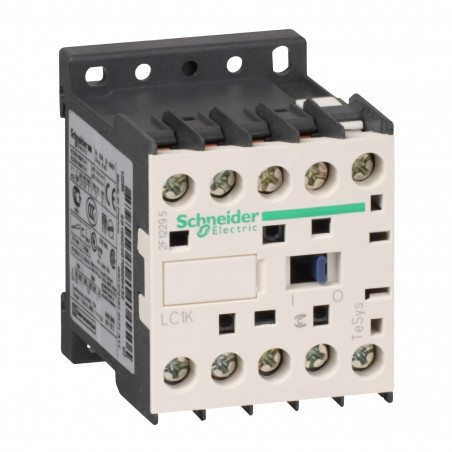

LC1K09008B7 Schneider - Mini contacteur tétrapolaire - 2NO+2NF - 20A - Bobine 24Vca - Vis
18,79 € HT
Réf. fabricant : LC1K09008B7
EAN-13 : 3389110488760
Réf. AE : SCHLC1K09008B7
Mini contacteur 4P - 20A - 2NO+2NF - Schneider LC1K09008B7
Ce mini contacteur dispose de contacts 2NO+2NF (ouverts au repos + fermés au repos). La tension sur le circuit de commande de la bobine est de 24Vca (courant alternatif). cet appareil ne comporte pas de contacts auxiliaires
Ce contacteur fait partie de la gamme TeSys LC1K principalement utilisée en complément d'automates industriels ou pour piloter des petites puissances de commandes moteurs.
Ce contacteur tétrapolaire est fabriqué en France par Schneider Electric.
Le contacteur LC1K09008B7 s'intègre dans votre armoire électrique via un système de connexion à vis étrier avec ou sans embouts de câblage.
Les blocs de contacts auxiliaires compatible avec le contacteur LC1K09008B7
- Bloc 2NO LA1KN20
- Bloc 2NF LA1KN02
- bloc 1NO+1NF LA1KN11
- Bloc 4NO LA1KN40
- Bloc 3NO+1NF LA1KN31
- Bloc 2NO+2NF LA1KN22
- Bloc 1NP+3NF LA1KN13
- Bloc 4NF LA1KN04
Questions et réponses
livraison gratuite
Livraison gratuite à partir de 250€ TTC d’achat et 150€ HT pour les pros
Caractéristiques principales du Mini contacteur Schneider LC1K09008B7 :
- Gamme : TeSys
- Type de produit ou équipement : Contacteur
- Nom du produit : TeSys K
- Nom de l'appareil : LC1K
- Application : Contrôle
- application du contacteur : Charge résistive (AC-1)
- Complémentaires Catégorie d'emploi : AC-1
- Description des pôles : 4P
- power pole contact composition : 2F+2O
- [Ue] tension assignée d'emploi : Circuit de puissance: 690 V CA 50/60 Hz
- [Ie] courant assigné d'emploi : 20 A (à <50 °C) à <= 440 V CA AC-1 pour circuit de puissance16 A (à <70 °C) à 690 V CA AC-1 pour circuit de puissance
- type de circuit de commande : CA à 50/60 Hz
- tension circuit de commande : 24 V AC 50/60 Hz
- [Uimp] tension assignée de tenue aux chocs : 8 kV
- Catégorie de surtension : III
- [Ith] courant thermique conventionnel : 20 A à <50 °C pour circuit de puissance
- pouvoir nominal d'enclenchement Irms : 110 A AC for power circuit conforming to NF C 63-110110 A AC for power circuit conforming to IEC 60947
- pouvoir assigné de coupure : 110 A at 415 V conforming to IEC 60947110 A à 440 V se conformer à CEI 6094780 A à 500 V se conformer à CEI 60947110 A at 220...230 V conforming to IEC 60947110 A at 380...400 V conforming to IEC 6094770 A à 660...690 V se conformer à CEI 60947
- [Icw] courant assigné de courte durée admissible : 90 A 50 °C - 1 s for power circuit85 A 50 °C - 5 s for power circuit80 A 50 °C - 10 s for power circuit60 A 50 °C - 30 s for power circuit45 A 50 °C - 1 min for power circuit40 A 50 °C - 3 min for power circuit20 A 50 °C - >= 15 min for power circuit
- calibre du fusible à associer : 25 A gG à <= 440 V pour circuit de puissance25 A aM pour circuit de puissance
- impédance moyenne : 3 mOhm - Ith 20 A 50 Hz pour circuit de puissance
- [Ui] tension assignée d'isolement : Circuit de puissance: 600 V se conformer à UL 508Circuit de puissance: 690 V se conformer à IEC 60947-4-1Circuit de puissance: 600 V se conformer à CSA C22.2 No 14
- puissance d'appel en VA : 30 VA (à 20 °C)
- consommation moyenne au maintien en VA : 4,5 VA (à 20 °C)
- dissipation thermique : 1,3 W
- plage de tension du circuit de commande : Opérationnel: 0,8?1,15 Uc (à <50 °C)Perte de niveau: 0,2 à 0,75 Uc (à <50 °C)
- mode de raccordement : Borniers à vis-étrier 1 câble(s) 1,5?4 mm²rigideBorniers à vis-étrier 1 câble(s) 0,75?4 mm²souple sans extrémité de câbleBorniers à vis-étrier 1 câble(s) 0,34?2,5 mm²souple avec extrémité de câbleBorniers à vis-étrier 2 câble(s) 1,5?4 mm²rigideBorniers à vis-étrier 2 câble(s) 0,75?4 mm²souple sans extrémité de câbleBorniers à vis-étrier 2 câble(s) 0,34?1,5 mm²souple avec extrémité de câble
- vitesse de commande maxi : 3600 cyc/h
- fréquence circuit signalisation : <= 400 Hz
- Support de montage : PlatineRail
- couple de serrage : 1,3 N.m - sur borniers à vis-étrier - avec tournevis empreinte Philips n°21,3 N.m - sur borniers à vis-étrier - avec tournevis plat Ø 6 mm
- Temps de fonctionnement : 10?20 ms désexcitation bobine + ouverture "F"10?20 ms excitation bobine + fermeture "F"15?25 ms désexcitation bobine + fermeture "O"5?15 ms excitation bobine + ouverture "O"
- niveau de fiabilité de la sécurité : B10d = 1369863 cycle contacteur avec charge nominale se conformer à EN/ISO 13849-1B10d = 20000000 cycle contacteur avec charge mécanique se conformer à EN/ISO 13849-1
- Endurance mécanique : 10 Mcycles
- durée de vie électrique : 0.18 Mcycles 20 A AC-1 at Ue <= 440 V
- Robustesse mécanique : Chocs contacteur fermé, sur l'axe des X: 10 Gn pour 11 ms se conformer à CEI 60068-2-27Chocs contacteur fermé, sur l'axe des Y: 15 Gn pour 11 ms se conformer à CEI 60068-2-27Chocs contacteur fermé, sur l'axe des Z: 15 Gn pour 11 ms se conformer à CEI 60068-2-27Chocs contacteur ouvert, sur l'axe des X: 6 Gn pour 11 ms se conformer à CEI 60068-2-27Chocs contacteur ouvert, sur l'axe des Y: 10 Gn pour 11 ms se conformer à CEI 60068-2-27Chocs contacteur ouvert, sur l'axe des Z: 10 Gn pour 11 ms se conformer à CEI 60068-2-27Vibrations contacteur fermé: 4 Gn, 5 à 300 Hz se conformer à CEI 60068-2-6Vibrations contacteur ouvert: 2 Gn, 5 à 300 Hz se conformer à CEI 60068-2-6
- Hauteur : 58 mm
- Largeur : 45 mm
- Profondeur : 57 mm
- Poids du produit : 0,18 kg
Opérateur économique responsable
- Schneider -
- 35 rue Joseph Monier
- 92500 Rueil-Malmaison
- Type de produit :
- Mini contacteur
- Type de connexion :
- À vis étrier
- Type de contact :
- 2NO+2NF
- Gamme :
- TeSys
- Famille :
- LC1K
- Sous famille :
- LC1K09
- Calibre :
- 20A
- Polarité :
- 4P
- Tension de la bobine :
- 24Vca
- Pays de fabrication :
- France
- Garantie :
- 18 mois
- Type de courant :
- CA
