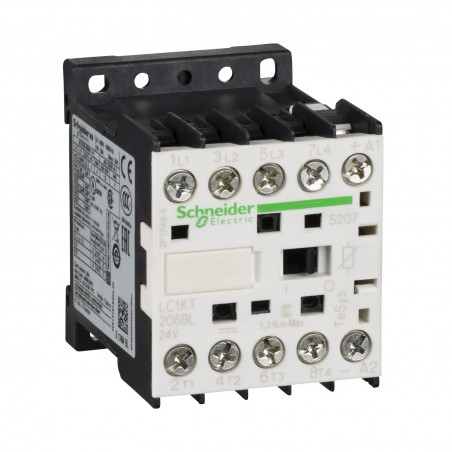

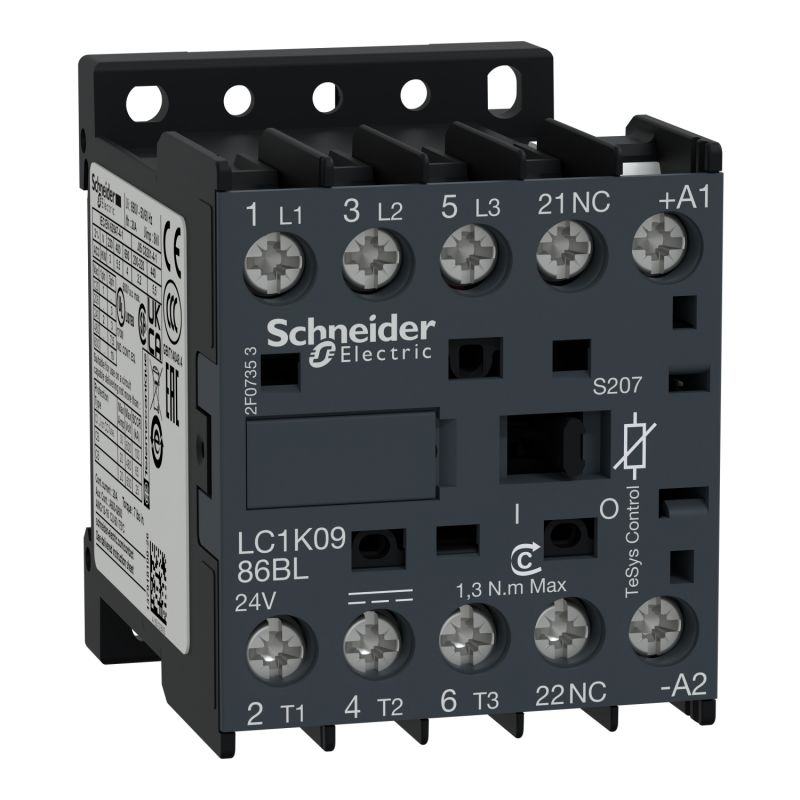

LC1K0986BLS207 Schneider - Mini contacteur tétrapolaire - 2NO+2NF - 20A - Bobine 24Vcc - Cosse
45,51 € HT
Réf. fabricant : LC1K0986BLS207
EAN-13 : 3606480920615
Réf. AE : SCHLC1K0986BLS207
Mini contacteur 4P - 20A - 2NO+2NF - Schneider LC1K0986BLS207
Ce mini contacteur dispose de contacts 2NO+2NF (ouverts au repos + fermés au repos). La tension sur le circuit de commande de la bobine est de 24Vcc (courant continu). cet appareil ne comporte pas de contacts auxiliaires
Ce contacteur fait partie de la gamme TeSys LC1K principalement utilisée en complément d'automates industriels ou pour piloter des petites puissances de commandes moteurs.
Ce contacteur tétrapolaire est fabriqué en France par Schneider Electric.
Le contacteur LC1K0986BLS207 s'intègre dans votre armoire électrique via un système de connexion à cosse.
Questions et réponses
livraison gratuite
Livraison gratuite à partir de 250€ TTC d’achat et 150€ HT pour les pros
Caractéristiques principales du Mini contacteur Schneider LC1K0986BLS207 :
- Gamme : TeSys
- Type de produit ou équipement : Contacteur
- Nom du produit : TeSys K
- Nom de l'appareil : LC1K
- Application : Contrôle
- application du contacteur : Charge résistive (AC-1)
- Complémentaires Catégorie d'emploi : AC-1
- Description des pôles : 4P
- power pole contact composition : 2F+2O
- [Ue] tension assignée d'emploi : Circuit de puissance: 690 V CA 50/60 Hz
- [Ie] courant assigné d'emploi : 20 A (à <50 °C) à <= 440 V CA AC-1 pour circuit de puissance16 A (à <70 °C) à <= 440 V CA AC-1 pour circuit de puissance
- type de circuit de commande : CC basse consommation
- tension circuit de commande : 24 V CC
- [Uimp] tension assignée de tenue aux chocs : 8 kV
- Catégorie de surtension : III
- [Ith] courant thermique conventionnel : 20 A à <50 °C pour circuit de puissance
- pouvoir nominal d'enclenchement Irms : 110 A CA pour circuit de puissance se conformer à NF C 63-110110 A CA pour circuit de puissance se conformer à CEI 60947
- pouvoir assigné de coupure : 110 A à 415 V se conformer à CEI 60947110 A à 440 V se conformer à CEI 6094780 A à 500 V se conformer à CEI 60947110 A à 220...230 V se conformer à CEI 60947110 A à 380...400 V se conformer à CEI 6094770 A à 660...690 V se conformer à CEI 60947
- [Icw] courant assigné de courte durée admissible : 90 A à <50 °C - 1s pour circuit de puissance85 A à <50 °C - 5 s pour circuit de puissance80 A à <50 °C - 10 s pour circuit de puissance60 A à <50 °C - 30 s pour circuit de puissance45 A à <50 °C - 1 min pour circuit de puissance40 A à <50 °C - 3 min pour circuit de puissance20 A à <50 °C - >= 15 min pour circuit de puissance
- calibre du fusible à associer : 25 A gG à <= 440 V pour circuit de puissance10 A gG pour circuit de signalisation se conformer à CEI 6094710 A gG pour circuit de signalisation se conformer à VDE 0660
- impédance moyenne : 3 mOhm - Ith 20 A 50 Hz pour circuit de puissance
- [Ui] tension assignée d'isolement : Circuit de puissance: 690 V se conformer à IEC 60947-4-1Circuit de signalisation: 690 V se conformer à IEC 60947-4-1Circuit de signalisation: 690 V se conformer à IEC 60947-5-1Circuit de puissance: 750 V se conformer à VDE 0110 gr CCircuit de puissance: 690 V se conformer à BS 5424Circuit de puissance: 690 V se conformer à NF C 20-040
- consommation moyenne à l'appel en W : 1,8 W (à 20 °C)
- consommation moyenne au maintien en W : 1,8 W à 20 °C
- dissipation thermique : 1,8 W
- plage de tension du circuit de commande : Opérationnel: 0,7?1,3 Uc (à <50 °C)Perte de niveau: >= 0,10 Uc (à <50 °C)
- mode de raccordement : Circuit de puissance: bornes à anneau (diamètre externe: 7 mm)
- vitesse de commande maxi : 3600 cyc/h
- technologie bobine : Avec appareil de suppression intégral
- Support de montage : PlatineRail
- couple de serrage : Circuit de puissance: 1,3 N.m - sur bornes à anneau - avec tournevis plat Ø 6 mm 3,2 mmCircuit de puissance: 1,3 N.m - sur bornes à anneau - avec tournevis empreinte Philips n°2 3,2 mm
- Temps de fonctionnement : 10?20 ms désexcitation bobine + ouverture "F"30?40 ms excitation bobine + fermeture "F"25?35 ms excitation bobine + ouverture "O"15?25 ms désexcitation bobine + fermeture "O"
- niveau de fiabilité de la sécurité : B10d = 1369863 cycle contacteur avec charge nominale se conformer à EN/ISO 13849-1B10d = 20000000 cycle contacteur avec charge mécanique se conformer à EN/ISO 13849-1
- Endurance mécanique : 30 Mcycles
- durée de vie électrique : 0,18 Mcycles 20 A AC-1 à Ue <= 440 V
- Robustesse mécanique : Chocs contacteur fermé, sur l'axe des X: 10 Gn pour 11 ms se conformer à CEI 60068-2-27Chocs contacteur fermé, sur l'axe des Y: 15 Gn pour 11 ms se conformer à CEI 60068-2-27Chocs contacteur fermé, sur l'axe des Z: 15 Gn pour 11 ms se conformer à CEI 60068-2-27Chocs contacteur ouvert, sur l'axe des X: 6 Gn pour 11 ms se conformer à CEI 60068-2-27Chocs contacteur ouvert, sur l'axe des Y: 10 Gn pour 11 ms se conformer à CEI 60068-2-27Chocs contacteur ouvert, sur l'axe des Z: 10 Gn pour 11 ms se conformer à CEI 60068-2-27Vibrations contacteur fermé: 4 Gn, 5 à 300 Hz se conformer à CEI 60068-2-6Vibrations contacteur ouvert: 2 Gn, 5 à 300 Hz se conformer à CEI 60068-2-6
- Hauteur : 58 mm
- Largeur : 45 mm
- Profondeur : 57 mm
- Poids du produit : 0,235 kg
Opérateur économique responsable
- Schneider -
- 35 rue Joseph Monier
- 92500 Rueil-Malmaison
- Type de produit :
- Mini contacteur
- Type de connexion :
- À cosse
- Type de contact :
- 2NO+2NF
- Gamme :
- TeSys
- Famille :
- LC1K
- Sous famille :
- LC1K09
- Calibre :
- 20A
- Polarité :
- 4P
- Tension de la bobine :
- 24Vcc
- Pays de fabrication :
- France
- Garantie :
- 18 mois
- Type de courant :
- CC
