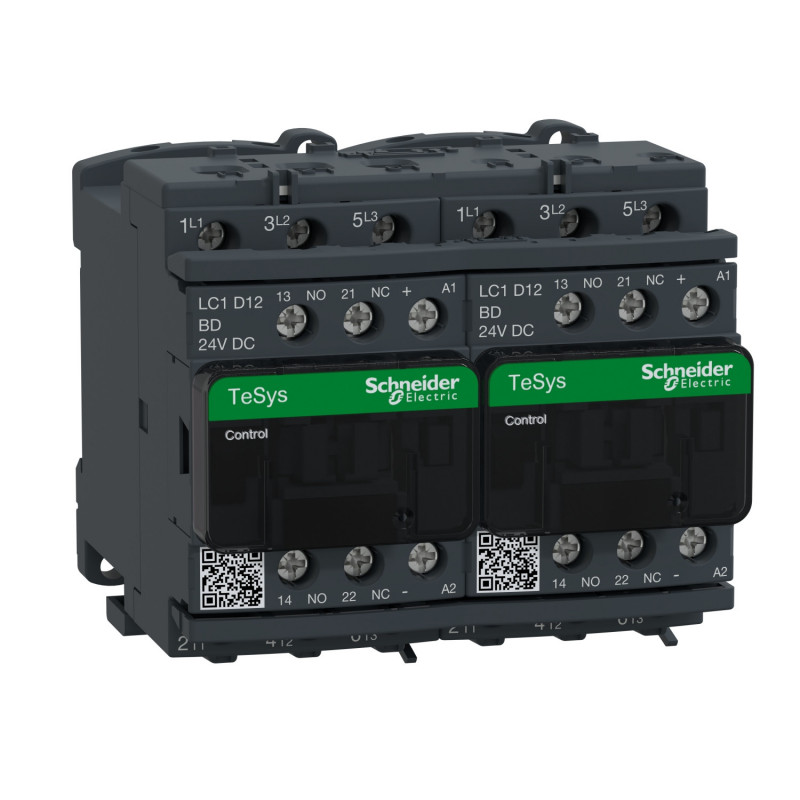

LC2D12BD Schneider - Contacteur inverseur tripolaire - 3NO - 12A - Bobine 24Vcc - Vis
113,41 € HT
Réf. fabricant : LC2D12BD
EAN-13 : 3389110392258
Réf. AE : SCHLC2D12BD
Contacteur inverseur 12A - 3NO - Schneider LC2D12BD - avec antiparasite
Ce contacteur 3P appartient à la gamme TeSys LC2D12 . Un contacteur inverseur de la gamme LC2D de chez Schneider Electric'est un assemblage de deux contacteurs préassemblés en usine. Il permet la commande de moteurs ou appareils à charge résistive.
Ce contacteur inverseur est composé de contacts 3NO (contacts normalement ouverts) et de contacts auxiliaires 1NO+1NF. Il inclut un module antiparasitage.
Ce contacteur fonctionne sur un circuit de commande de tension 24Vcc (courant continu) .
Le contacteur LC2D12BD est fabriqué en France.
Il s'intègre dans votre armoire électrique par un système de connexion à vis étrier avec ou sans embouts de câblage.
Questions et réponses
livraison gratuite
Livraison gratuite à partir de 250€ TTC d’achat et 150€ HT pour les pros
Caractéristiques principales du Contacteur inverseur Schneider LC2D12BD :
- Gamme : TeSys
- Nom du produit : TeSys D
- Type de produit ou équipement : Contacteur-inverseur
- Nom de l'appareil : LC2D
- application du contacteur : Commande moteur (AC-3)Charge résistive (AC-1)
- Catégorie d'emploi : AC-1AC-3
- Présentation du produit : Préassemblé avec jeu de barres d'inversion
- Description des pôles : 3P
- power pole contact composition : 3F
- [Ue] tension assignée d'emploi : Power circuit: <= 690 V AC 25...400 HzPower circuit: <= 300 V DC
- [Ie] courant assigné d'emploi : 25 A (at <60 °C) at <= 440 V AC AC-1 for power circuit12 A (at <60 °C) at <= 440 V AC AC-3 for power circuit
- puissance moteur kW : 3 kW à 220...230 V CA 50 Hz5,5 kW à 380...400 V CA 50 Hz5,5 kW à 415...440 V CA 50 Hz7,5 kW à 500 V CA 50 Hz7,5 kW à 660...690 V CA 50 Hz
- motor power HP (UL / CSA) : 1 hp à 115 V CA 60 Hz pour monophasé moteurs2 hp à 230/240 V CA 60 Hz pour monophasé moteurs3 hp à 200/208 V CA 60 Hz pour 3 phases moteurs3 hp à 230/240 V CA 60 Hz pour 3 phases moteurs7,5 hp à 460/480 V CA 60 Hz pour 3 phases moteurs10 hp à 575/600 V CA 60 Hz pour 3 phases moteurs
- type de circuit de commande : CC standard
- tension circuit de commande : 24 V CC
- Contacts auxiliaires : 1O + 1F
- [Uimp] tension assignée de tenue aux chocs : 6 kV conforming to IEC 60947
- Catégorie de surtension : III
- [Ith] courant thermique conventionnel : 10 A (at 60 °C) for signalling circuit25 A (at 60 °C) for power circuit
- pouvoir nominal d'enclenchement Irms : 250 A à 440 V pour circuit de puissance se conformer à CEI 60947140 A CA pour circuit de signalisation se conformer à IEC 60947-5-1250 A CC pour circuit de signalisation se conformer à IEC 60947-5-1
- pouvoir assigné de coupure : 250 A à 440 V pour circuit de puissance se conformer à CEI 60947
- [Icw] courant assigné de courte durée admissible : 30 A 40 °C - 10 min for power circuit61 A 40 °C - 1 min for power circuit105 A 40 °C - 10 s for power circuit210 A 40 °C - 1 s for power circuit100 A - 1 s for signalling circuit120 A - 500 ms for signalling circuit140 A - 100 ms for signalling circuit
- calibre du fusible à associer : 10 A gG for signalling circuit conforming to IEC 60947-5-140 A gG at <= 690 V coordination type 1 for power circuit25 A gG at <= 690 V coordination type 2 for power circuit
- impédance moyenne : 2.5 mOhm - Ith 25 A 50 Hz for power circuit
- [Ui] tension assignée d'isolement : Power circuit: 690 V conforming to IEC 60947-4-1Circuit de puissance: 600 V CSA certifiéCircuit de puissance: 600 V UL certifiéSignalling circuit: 690 V conforming to IEC 60947-1Circuit de signalisation: 600 V CSA certifiéCircuit de signalisation: 600 V UL certifié
- durée de vie électrique : 2 Mcycles 12 A AC-3 à Ue <= 440 V0.8 Mcycles 25 A AC-1 at Ue <= 440 V
- puissance dissipée par pôle : 1,56 W AC-10,36 W AC-3
- Front cover : Avec
- Type de verrouillage : Mécanique
- Support de montage : PlatineRail
- Normes : CSA C22.2 No 14EN 60947-4-1EN 60947-5-1IEC 60947-4-1IEC 60947-5-1UL 508
- Certifications du produit : LROS (Lloyds register of shipping)DNVGOSTULBVGLCCCRINACSA
- mode de raccordement : Circuit de puissance: borniers à vis-étrier 1 câble(s) 1?4 mm²souple sans extrémité de câbleCircuit de puissance: borniers à vis-étrier 2 câble(s) 1?4 mm²souple sans extrémité de câbleCircuit de puissance: borniers à vis-étrier 1 câble(s) 1?4 mm²souple avec extrémité de câbleCircuit de puissance: borniers à vis-étrier 2 câble(s) 1?2,5 mm²souple avec extrémité de câbleCircuit de puissance: borniers à vis-étrier 1 câble(s) 1?4 mm²rigideCircuit de puissance: borniers à vis-étrier 2 câble(s) 1?4 mm²rigideTélécommande: borniers à vis-étrier 1 câble(s) 1?4 mm²souple sans extrémité de câbleTélécommande: borniers à vis-étrier 2 câble(s) 1?4 mm²souple sans extrémité de câbleTélécommande: borniers à vis-étrier 1 câble(s) 1?4 mm²souple avec extrémité de câbleTélécommande: borniers à vis-étrier 2 câble(s) 1?2,5 mm²souple avec extrémité de câbleTélécommande: borniers à vis-étrier 1 câble(s) 1?4 mm²rigideTélécommande: borniers à vis-étrier 2 câble(s) 1?4 mm²rigide
- couple de serrage : Power circuit: 1.7 N.m - on screw clamp terminals - with screwdriver flat Ø 6 mmPower circuit: 1.7 N.m - on screw clamp terminals - with screwdriver Philips No 2Control circuit: 1.7 N.m - on screw clamp terminals - with screwdriver flat Ø 6 mmControl circuit: 1.7 N.m - on screw clamp terminals - with screwdriver Philips No 2
- Temps de fonctionnement : 53.55?72.45 ms fermeture16?24 ms ouverture
- niveau de fiabilité de la sécurité : B10d = 1369863 cycles contactor with nominal load conforming to EN/ISO 13849-1B10d = 20000000 cycles contactor with mechanical load conforming to EN/ISO 13849-1
- Endurance mécanique : 30 Mcycles
- vitesse de commande maxi : 3600 cyc/h 60 °C
- Complémentaires technologie bobine : Suppresseur à diode de limite de crête bidirectionnel incorporé
- plage de tension du circuit de commande : 0,1 à 0,25 Uc -40?70 °C perte de niveau CC0,7 à 1,25 Uc -40?60 °C opérationnel CC1...1.25 Uc 60?70 °C opérationnel CC
- constante de temps : 28 ms
- consommation moyenne à l'appel en W : 5.4 W (at 20 °C)
- consommation moyenne au maintien en W : 5.4 W at 20 °C
- type de contacts auxiliaires : type mechanically linked 1 NO + 1 NC conforming to IEC 60947-5-1 type mirror contact 1 NC conforming to IEC 60947-4-1
- fréquence circuit signalisation : 25 à 400 Hz
- courant commuté minimum : 5 mA for signalling circuit
- tension de commutation minimale : 17 V for signalling circuit
- temps de non-chevauchement : 1.5 ms on de-energisation between NC and NO contact1.5 ms on energisation between NC and NO contact
- résistance d'isolement : > 10 MOhm for signalling circuit
Opérateur économique responsable
- Schneider -
- 35 rue Joseph Monier
- 92500 Rueil-Malmaison
- Type de produit :
- Contacteur inverseur
- Type de connexion :
- À vis étrier
- Type de contact :
- 3NO
- Gamme :
- TeSys
- Famille :
- LC2D
- Sous famille :
- LC2D12
- Calibre :
- 12A
- Polarité :
- 3P
- Tension de la bobine :
- 24Vcc
- Pays de fabrication :
- France
- Garantie :
- 18 mois
