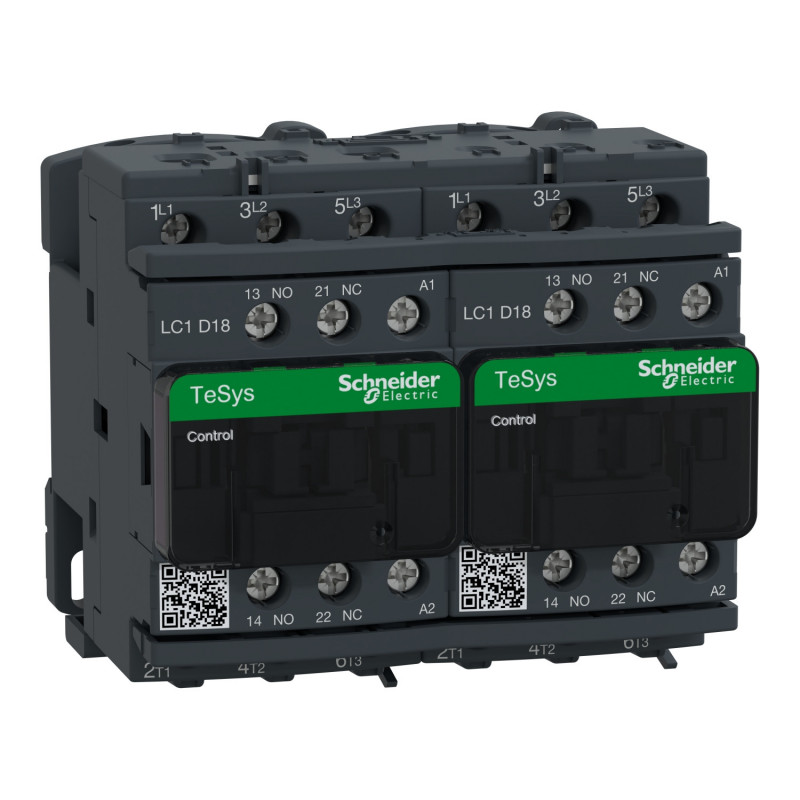

LC2D18E7 Schneider - Contacteur inverseur tripolaire - 3NO - 18A - Bobine 48Vca - Vis
88,32 € HT
Réf. fabricant : LC2D18E7
EAN-13 : 3389110386356
Réf. AE : SCHLC2D18E7
Contacteur inverseur 18A - 3NO - Schneider LC2D18E7 - sans antiparasite
Ce contacteur 3P appartient à la gamme TeSys LC2D18 . Un contacteur inverseur de la gamme LC2D de chez Schneider Electric'est un assemblage de deux contacteurs préassemblés en usine. Il permet la commande de moteurs ou appareils à charge résistive.
Ce contacteur inverseur est composé de contacts 3NO (contacts normalement ouverts) et de contacts auxiliaires 1NO+1NF. Il n'inclut pas de module antiparasitage.
Ce contacteur fonctionne sur un circuit de commande de tension 48Vca (courant alternatif) .
Le contacteur LC2D18E7 est fabriqué en France.
Il s'intègre dans votre armoire électrique par un système de connexion à vis étrier avec ou sans embouts de câblage.
Questions et réponses
livraison gratuite
Livraison gratuite à partir de 250€ TTC d’achat et 150€ HT pour les pros
Caractéristiques principales du Contacteur inverseur Schneider LC2D18E7 :
- Gamme : TeSys
- Nom du produit : TeSys D
- Type de produit ou équipement : Contacteur-inverseur
- Nom de l'appareil : LC2D
- application du contacteur : Commande moteur (AC-3)Charge résistive (AC-1)
- Catégorie d'emploi : AC-3AC-1
- Présentation du produit : Préassemblé avec jeu de barres d'inversion
- Description des pôles : 3P
- power pole contact composition : 3F
- [Ue] tension assignée d'emploi : Power circuit: <= 690 V AC 25...400 HzPower circuit: <= 300 V DC
- [Ie] courant assigné d'emploi : 18 A (à <60 °C) à <= 440 V CA AC-3 pour circuit de puissance32 A (à <60 °C) à <= 440 V CA AC-1 pour circuit de puissance
- puissance moteur kW : 4 kW à 220...230 V CA 50 Hz7,5 kW à 380...400 V CA 50 Hz9 kW à 415...440 V CA 50 Hz10 kW à 500 V CA 50 Hz10 kW à 660...690 V CA 50 Hz
- motor power HP (UL / CSA) : 1 hp à 115 V CA 60 Hz pour monophasé moteurs3 hp à 230/240 V CA 60 Hz pour monophasé moteurs5 hp à 200/208 V CA 60 Hz pour 3 phases moteurs5 hp à 230/240 V CA 60 Hz pour 3 phases moteurs10 hp à 460/480 V CA 60 Hz pour 3 phases moteurs15 hp à 575/600 V CA 60 Hz pour 3 phases moteurs
- type de circuit de commande : AC at 50/60 Hz
- tension circuit de commande : 48 V CA 50/60 Hz
- Contacts auxiliaires : 1O + 1F
- [Uimp] tension assignée de tenue aux chocs : 6 kV conforming to IEC 60947
- Catégorie de surtension : III
- [Ith] courant thermique conventionnel : 10 A (at 60 °C) for signalling circuit32 A à <60 °C pour circuit de puissance
- pouvoir nominal d'enclenchement Irms : 140 A CA pour circuit de signalisation se conformer à IEC 60947-5-1250 A CC pour circuit de signalisation se conformer à IEC 60947-5-1300 A à 440 V pour circuit de puissance se conformer à CEI 60947
- pouvoir assigné de coupure : 300 A à 440 V pour circuit de puissance se conformer à CEI 60947
- [Icw] courant assigné de courte durée admissible : 40 A à <40 °C - 10 min pour circuit de puissance84 A à <40 °C - 1 min pour circuit de puissance145 A à <40 °C - 10 s pour circuit de puissance240 A à <40 °C - 1s pour circuit de puissance100 A - 1 s for signalling circuit120 A - 500 ms for signalling circuit140 A - 100 ms for signalling circuit
- calibre du fusible à associer : 10 A gG for signalling circuit conforming to IEC 60947-5-150 A gG à <= 690 V coordination type 1 pour circuit de puissance35 A gG à <= 690 V coordination type 2 pour circuit de puissance
- impédance moyenne : 2,5 mOhm - Ith 32 A 50 Hz pour circuit de puissance
- [Ui] tension assignée d'isolement : Power circuit: 690 V conforming to IEC 60947-4-1Circuit de puissance: 600 V CSA certifiéCircuit de puissance: 600 V UL certifiéSignalling circuit: 690 V conforming to IEC 60947-1Circuit de signalisation: 600 V CSA certifiéCircuit de signalisation: 600 V UL certifié
- durée de vie électrique : 1,65 Mcycles 18 A AC-3 à Ue <= 440 V1 Mcycles 32 A AC-1 à Ue <= 440 V
- puissance dissipée par pôle : 0,8 W AC-32,5 W AC-1
- Front cover : Avec
- Type de verrouillage : Mécanique
- Support de montage : PlatineRail
- Normes : CSA C22.2 No 14EN 60947-4-1EN 60947-5-1IEC 60947-4-1IEC 60947-5-1UL 508
- Certifications du produit : BVGLLROS (Lloyds register of shipping)CCCDNVGOSTRINACSAUL
- mode de raccordement : Control circuit: screw clamp terminals 1 cable(s) 1?4 mm²flexible without cable endControl circuit: screw clamp terminals 2 cable(s) 1?4 mm²flexible without cable endControl circuit: screw clamp terminals 1 cable(s) 1?4 mm²flexible with cable endControl circuit: screw clamp terminals 2 cable(s) 1?2.5 mm²flexible with cable endTélécommande: borniers à vis-étrier 1 câble(s) 1?4 mm²rigideTélécommande: borniers à vis-étrier 2 câble(s) 1?4 mm²rigideCircuit de puissance: borniers à vis-étrier 1 câble(s) 1,5?6 mm²souple sans extrémité de câbleCircuit de puissance: borniers à vis-étrier 2 câble(s) 1,5?6 mm²souple sans extrémité de câbleCircuit de puissance: borniers à vis-étrier 1 câble(s) 1?6 mm²souple avec extrémité de câbleCircuit de puissance: borniers à vis-étrier 2 câble(s) 1?4 mm²souple avec extrémité de câbleCircuit de puissance: borniers à vis-étrier 1 câble(s) 1,5?6 mm²rigideCircuit de puissance: borniers à vis-étrier 2 câble(s) 1,5?6 mm²rigide
- couple de serrage : Power circuit: 1.7 N.m - on screw clamp terminals - with screwdriver flat Ø 6 mmPower circuit: 1.7 N.m - on screw clamp terminals - with screwdriver Philips No 2Control circuit: 1.7 N.m - on screw clamp terminals - with screwdriver flat Ø 6 mmControl circuit: 1.7 N.m - on screw clamp terminals - with screwdriver Philips No 2
- Temps de fonctionnement : 12...22 ms closing4...19 ms opening
- niveau de fiabilité de la sécurité : B10d = 1369863 cycle contacteur avec charge nominale se conformer à EN/ISO 13849-1B10d = 20000000 cycle contacteur avec charge mécanique se conformer à EN/ISO 13849-1
- Endurance mécanique : 15 Mcycles
- vitesse de commande maxi : 3600 cyc/h 60 °C
- Complémentaires technologie bobine : Sans module d'antiparasitage intégré
- plage de tension du circuit de commande : 0,3 à 0,6 Uc -40?70 °C perte de niveau CA 50/60 Hz0,8 à 1,1 Uc -40?60 °C opérationnel CA 50 Hz0,85?1,1 Uc -40?60 °C opérationnel CA 60 Hz1...1.1 Uc 60?70 °C opérationnel CA 50/60 Hz
- puissance d'appel en VA : 70 VA 60 Hz cos phi 0,75 (à 20 °C)70 VA 50 Hz cos phi 0,75 (à 20 °C)
- consommation moyenne au maintien en VA : 7,5 VA 60 Hz cos phi 0,3 (à 20 °C)7 VA 50 Hz cos phi 0,3 (à 20 °C)
- dissipation thermique : 2?3 W à 50/60 Hz
- type de contacts auxiliaires : type mechanically linked 1 NO + 1 NC conforming to IEC 60947-5-1 type mirror contact 1 NC conforming to IEC 60947-4-1
- fréquence circuit signalisation : 25 à 400 Hz
- courant commuté minimum : 5 mA for signalling circuit
- tension de commutation minimale : 17 V pour circuit de signalisation
- temps de non-chevauchement : 1.5 ms on de-energisation between NC and NO contact1.5 ms on energisation between NC and NO contact
- résistance d'isolement : > 10 MOhm for signalling circuit
Opérateur économique responsable
- Schneider -
- 35 rue Joseph Monier
- 92500 Rueil-Malmaison
- Type de produit :
- Contacteur inverseur
- Type de connexion :
- À vis étrier
- Type de contact :
- 3NO
- Gamme :
- TeSys
- Famille :
- LC2D
- Sous famille :
- LC2D18
- Calibre :
- 18A
- Polarité :
- 3P
- Tension de la bobine :
- 48Vca
- Pays de fabrication :
- France
- Garantie :
- 18 mois
