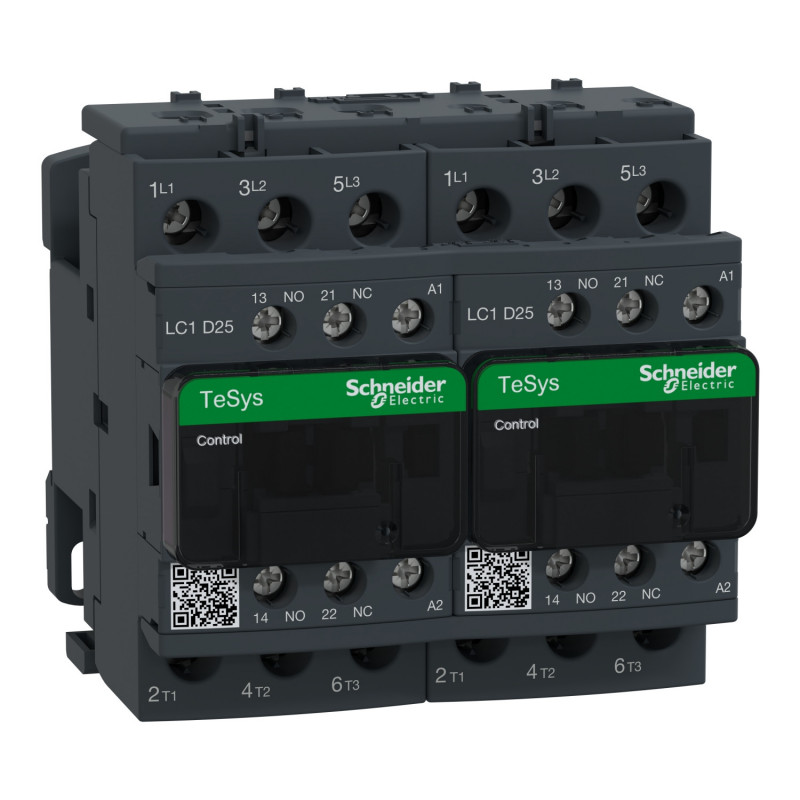

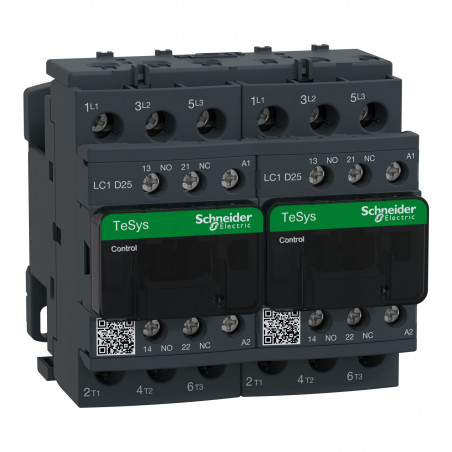

LC2D25B7 Schneider - Contacteur inverseur tripolaire - 3NO - 25A - Bobine 24Vca - Vis
107,33 € HT
Réf. fabricant : LC2D25B7
EAN-13 : 3389110386745
Réf. AE : SCHLC2D25B7
Contacteur inverseur 25A - 3NO - Schneider LC2D25B7 - sans antiparasite
Ce contacteur 3P appartient à la gamme TeSys LC2D25 . Un contacteur inverseur de la gamme LC2D de chez Schneider Electric'est un assemblage de deux contacteurs préassemblés en usine. Il permet la commande de moteurs ou appareils à charge résistive.
Ce contacteur inverseur est composé de contacts 3NO (contacts normalement ouverts) et de contacts auxiliaires 1NO+1NF. Il n'inclut pas de module antiparasitage.
Ce contacteur fonctionne sur un circuit de commande de tension 24Vca (courant alternatif) .
Le contacteur LC2D25B7 est fabriqué en France.
Il s'intègre dans votre armoire électrique par un système de connexion à vis étrier avec ou sans embouts de câblage.
Questions et réponses
livraison gratuite
Livraison gratuite à partir de 250€ TTC d’achat et 150€ HT pour les pros
Caractéristiques principales du Contacteur inverseur Schneider LC2D25B7 :
- Gamme : TeSys
- Nom du produit : TeSys D
- Type de produit ou équipement : Contacteur-inverseur
- Nom de l'appareil : LC2D
- application du contacteur : Commande moteur (AC-3)Charge résistive (AC-1)
- Catégorie d'emploi : AC-3AC-1
- Présentation du produit : Préassemblé avec jeu de barres d'inversion
- Description des pôles : 3P
- power pole contact composition : 3F
- [Ue] tension assignée d'emploi : Circuit de puissance: <= 690 V CA 25...400 HzCircuit de puissance: <= 300 V CC
- [Ie] courant assigné d'emploi : 25 A (à <60 °C) à <= 440 V CA AC-3 pour circuit de puissance40 A (à <60 °C) à <= 440 V CA AC-1 pour circuit de puissance
- puissance moteur kW : 5,5 kW à 220...230 V CA 50 Hz11 kW à 380...400 V CA 50 Hz11 kW à 415...440 V CA 50 Hz15 kW à 500 V CA 50 Hz15 kW à 660...690 V CA 50 Hz
- motor power HP (UL / CSA) : 3 hp à 230/240 V CA 60 Hz pour monophasé moteurs5 hp à 200/208 V CA 60 Hz pour 3 phases moteurs2 hp à 115 V CA 60 Hz pour monophasé moteurs7,5 hp à 230/240 V CA 60 Hz pour 3 phases moteurs15 hp à 460/480 V CA 60 Hz pour 3 phases moteurs20 hp à 575/600 V CA 60 Hz pour 3 phases moteurs
- type de circuit de commande : CA à 50/60 Hz
- tension circuit de commande : 24 V AC 50/60 Hz
- Contacts auxiliaires : 1O + 1F
- [Uimp] tension assignée de tenue aux chocs : 6 kV se conformer à CEI 60947
- Catégorie de surtension : III
- [Ith] courant thermique conventionnel : 10 A à <60 °C pour circuit de signalisation40 A à <60 °C pour circuit de puissance
- pouvoir nominal d'enclenchement Irms : 140 A CA pour circuit de signalisation se conformer à IEC 60947-5-1250 A CC pour circuit de signalisation se conformer à IEC 60947-5-1450 A à 440 V pour circuit de puissance se conformer à CEI 60947
- pouvoir assigné de coupure : 450 A à 440 V pour circuit de puissance se conformer à CEI 60947
- [Icw] courant assigné de courte durée admissible : 50 A à <40 °C - 10 min pour circuit de puissance120 A à <40 °C - 1 min pour circuit de puissance240 A à <40 °C - 10 s pour circuit de puissance380 A à <40 °C - 1s pour circuit de puissance100 A - 1s pour circuit de signalisation120 A - 500 ms pour circuit de signalisation140 A - 100 ms pour circuit de signalisation
- calibre du fusible à associer : 10 A gG pour circuit de signalisation se conformer à IEC 60947-5-163 A gG à <= 690 V coordination type 1 pour circuit de puissance40 A gG à <= 690 V coordination type 2 pour circuit de puissance
- impédance moyenne : 2 mOhm - Ith 40 A 50 Hz pour circuit de puissance
- [Ui] tension assignée d'isolement : Circuit de puissance: 690 V se conformer à IEC 60947-4-1Circuit de puissance: 600 V CSA certifiéCircuit de puissance: 600 V UL certifiéCircuit de signalisation: 690 V se conformer à CEI 60947-1Circuit de signalisation: 600 V CSA certifiéCircuit de signalisation: 600 V UL certifié
- durée de vie électrique : 1,65 Mcycles 25 A AC-3 à Ue <= 440 V1,4 Mcycles 40 A AC-1 à Ue <= 440 V
- puissance dissipée par pôle : 1,25 W AC-33,2 W AC-1
- Front cover : Avec
- Type de verrouillage : Mécanique
- Support de montage : RailPlatine
- Normes : CSA C22.2 No 14EN 60947-4-1EN 60947-5-1IEC 60947-4-1IEC 60947-5-1UL 508
- Certifications du produit : DNVBVGLCCCLROS (Lloyds register of shipping)CSAGOSTRINAUL
- mode de raccordement : Télécommande: borniers à vis-étrier 1 câble(s) 1?4 mm²souple sans extrémité de câbleTélécommande: borniers à vis-étrier 2 câble(s) 1?4 mm²souple sans extrémité de câbleTélécommande: borniers à vis-étrier 1 câble(s) 1?4 mm²souple avec extrémité de câbleTélécommande: borniers à vis-étrier 2 câble(s) 1?2,5 mm²souple avec extrémité de câbleTélécommande: borniers à vis-étrier 1 câble(s) 1?4 mm²rigideTélécommande: borniers à vis-étrier 2 câble(s) 1?4 mm²rigidePower circuit: screw clamp terminals 1 cable(s) 2.5?10 mm²flexible without cable endPower circuit: screw clamp terminals 2 cable(s) 2.5?10 mm²flexible without cable endPower circuit: screw clamp terminals 1 cable(s) 1?10 mm²flexible with cable endPower circuit: screw clamp terminals 2 cable(s) 1.5?6 mm²flexible with cable endCircuit de puissance: borniers à vis-étrier 1 câble(s) 1,5?10 mm²rigideCircuit de puissance: borniers à vis-étrier 2 câble(s) 2,5?10 mm²rigide
- couple de serrage : Télécommande: 1,7 N.m - sur borniers à vis-étrier - avec tournevis plat Ø 6 mmTélécommande: 1,7 N.m - sur borniers à vis-étrier - avec tournevis empreinte Philips n°2Power circuit: 2.5 N.m - on screw clamp terminals - with screwdriver flat Ø 6 mmPower circuit: 2.5 N.m - on screw clamp terminals - with screwdriver Philips No 2
- Temps de fonctionnement : 12?22 ms fermeture4?19 ms ouverture
- niveau de fiabilité de la sécurité : B10d = 1369863 cycle contacteur avec charge nominale se conformer à EN/ISO 13849-1B10d = 20000000 cycle contacteur avec charge mécanique se conformer à EN/ISO 13849-1
- Endurance mécanique : 15 Mcycles
- vitesse de commande maxi : 3600 cyc/h à <60 °C
- Complémentaires technologie bobine : Sans module d'antiparasitage intégré
- plage de tension du circuit de commande : 0,3 à 0,6 Uc -40?70 °C perte de niveau CA 50/60 Hz0,8 à 1,1 Uc -40?60 °C opérationnel CA 50 Hz0,85?1,1 Uc -40?60 °C opérationnel CA 60 Hz1...1.1 Uc 60?70 °C opérationnel CA 50/60 Hz
- puissance d'appel en VA : 70 VA 60 Hz cos phi 0,75 (à 20 °C)70 VA 50 Hz cos phi 0,75 (à 20 °C)
- consommation moyenne au maintien en VA : 7,5 VA 60 Hz cos phi 0,3 (à 20 °C)7 VA 50 Hz cos phi 0,3 (à 20 °C)
- dissipation thermique : 2?3 W à 50/60 Hz
- type de contacts auxiliaires : type branchés mécaniquement 1O + 1F se conformer à IEC 60947-5-1 type contact miroir 1 "O" se conformer à IEC 60947-4-1
- fréquence circuit signalisation : 25 à 400 Hz
- courant commuté minimum : 5 mA pour circuit de signalisation
- tension de commutation minimale : 17 V pour circuit de signalisation
- temps de non-chevauchement : 1,5 ms sur désexcitation entre contact NC + NO1,5 ms sur excitation entre contact NC + NO
- résistance d'isolement : > 10 M? pour circuit de signalisation
Opérateur économique responsable
- Schneider -
- 35 rue Joseph Monier
- 92500 Rueil-Malmaison
- Type de produit :
- Contacteur inverseur
- Type de connexion :
- À vis étrier
- Type de contact :
- 3NO
- Gamme :
- TeSys
- Famille :
- LC2D
- Sous famille :
- LC2D25
- Calibre :
- 25A
- Polarité :
- 3P
- Tension de la bobine :
- 24Vca
- Pays de fabrication :
- France
- Garantie :
- 18 mois
