LC2K0601B7 Schneider - Contacteur inverseur tripolaire - 3NO - 6A - Bobine 24Vca - Vis
search
  • LC2K0601B7 Schneider - Contacteur inverseur tripolaire - 3NO - 6A - Bobine 24Vca - Vis
* Image(s) non contractuelle(s)
EN STOCK Livraison 24/48h

LC2K0601B7 Schneider - Contacteur inverseur tripolaire - 3NO - 6A - Bobine 24Vca - Vis

Schneider
72,61 € HT
Réf. fabricant : LC2K0601B7 EAN-13 : 3389110428520 3389110428520 Réf. AE : SCHLC2K0601B7 SCHLC2K0601B7

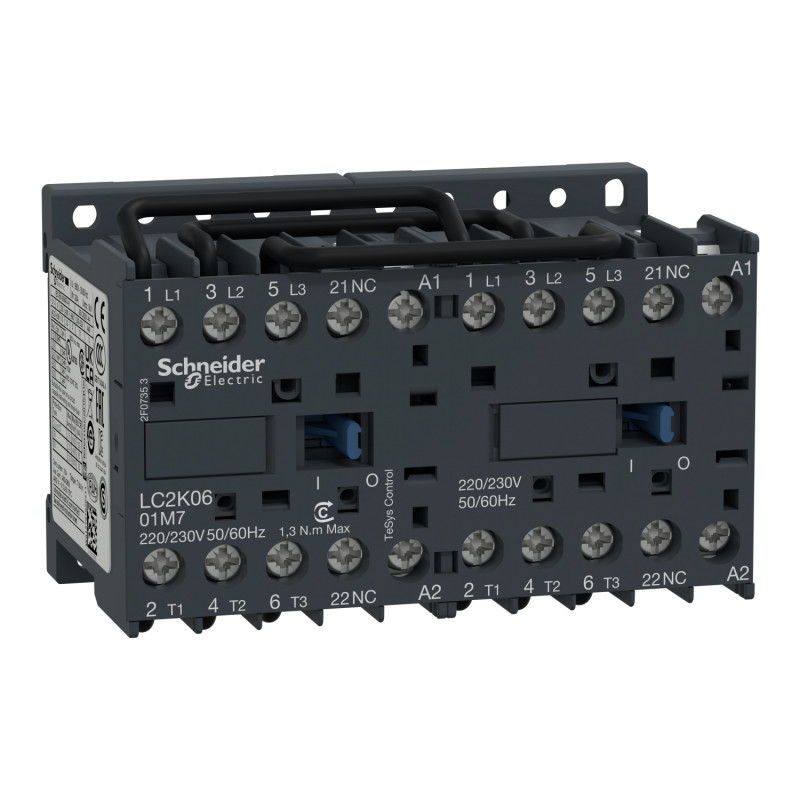

Contacteur inverseur 6A - 3NO - Schneider LC2K0601B7

Ce contacteur 3P appartient à la gamme TeSys LC2K06 . Un contacteur inverseur de la gamme LC2K de chez Schneider Electric est un assemblage de deux contacteurs préassemblés en usine. Principalement utilisée en complément d'automates industriels ou pour piloter des petites puissances de commandes moteurs.

Ce contacteur inverseur est composé de contacts 3NO (contacts normalement ouverts) et un contact auxiliaire 1NF.

Ce contacteur fonctionne sur un circuit de commande de tension 24Vca (courant alternatif) .

Le contacteur LC2K0601B7 est fabriqué en France.

Il s'intègre dans votre armoire électrique par un système de connexion à vis étrier avec ou sans embouts de câblage.

Questions et réponses
livraison gratuite

Livraison gratuite à partir de 250€ TTC d’achat et 150€ HT pour les pros

Type de produit :
Contacteur inverseur
Type de connexion :
À vis étrier
Type de contact :
3NO
Gamme :
TeSys
Famille :
LC2K
Sous famille :
LC2K06
Calibre :
6A
Polarité :
3P
Tension de la bobine :
24Vca
Pays de fabrication :
France
Garantie :
18 mois
Total
72.61 € HT
87.13 € TTC

Caractéristiques principales du Contacteur inverseur Schneider LC2K0601B7 :

  • Gamme : TeSys
  • Nom du produit : TeSys K
  • Type de produit ou équipement : Contacteur-inverseur
  • Nom de l'appareil : LC2K
  • Application : Contrôle
  • application du contacteur : Commande moteur (AC-3)
  • Catégorie d'emploi : AC-4AC-3
  • Présentation du produit : Préassemblé avec jeu de barres d'inversion
  • Description des pôles : 3P
  • power pole contact composition : 3F
  • [Ue] tension assignée d'emploi : Circuit de puissance: 690 V CA 50/60 HzCircuit de signalisation: <= 690 V CA 50/60 Hz
  • [Ie] courant assigné d'emploi : 6 A à <= 440 V CA AC-3 pour circuit de puissance
  • puissance moteur kW : 1,5 kW à 220...230 V CA 50/60 Hz2,2 kW à 380...415 V CA 50/60 Hz3 kW à 440 V CA 50/60 Hz3 kW à 480 V CA 50/60 Hz3 kW à 500 à 600 V CA 50/60 Hz3 kW à 660...690 V CA 50/60 Hz
  • type de circuit de commande : AC at 50/60 Hz
  • tension circuit de commande : 24 V CA 50/60 Hz
  • Contacts auxiliaires : 1 "O"
  • [Uimp] tension assignée de tenue aux chocs : 8 kV
  • Catégorie de surtension : III
  • [Ith] courant thermique conventionnel : 20 A à <50 °C pour circuit de puissance10 A à <50 °C pour circuit de signalisation
  • pouvoir nominal d'enclenchement Irms : 110 A CA pour circuit de puissance se conformer à NF C 63-110110 A CA pour circuit de puissance se conformer à CEI 60947110 A CA pour circuit de signalisation se conformer à CEI 60947
  • pouvoir assigné de coupure : 110 A à 415 V se conformer à CEI 60947110 A à 440 V se conformer à CEI 6094780 A à 500 V se conformer à CEI 60947110 A à 220...230 V se conformer à CEI 60947110 A à 380...400 V se conformer à CEI 6094770 A à 660...690 V se conformer à CEI 60947
  • [Icw] courant assigné de courte durée admissible : 90 A à <50 °C - 1s pour circuit de puissance85 A à <50 °C - 5 s pour circuit de puissance80 A à <50 °C - 10 s pour circuit de puissance60 A à <50 °C - 30 s pour circuit de puissance45 A à <50 °C - 1 min pour circuit de puissance40 A à <50 °C - 3 min pour circuit de puissance80 A - 1s pour circuit de signalisation90 A - 500 ms pour circuit de signalisation110 A - 100 ms pour circuit de signalisation20 A à <50 °C - >= 15 min pour circuit de puissance
  • calibre du fusible à associer : 25 A gG à <= 440 V pour circuit de puissance25 A aM pour circuit de puissance10 A gG pour circuit de signalisation se conformer à CEI 6094710 A gG pour circuit de signalisation se conformer à VDE 0660
  • impédance moyenne : 3 mOhm - Ith 20 A 50 Hz pour circuit de puissance
  • [Ui] tension assignée d'isolement : Circuit de puissance: 600 V se conformer à UL 508Power circuit: 690 V conforming to IEC 60947-4-1Circuit de signalisation: 690 V se conformer à IEC 60947-4-1Circuit de signalisation: 690 V se conformer à IEC 60947-5-1Circuit de signalisation: 600 V se conformer à UL 508Circuit de puissance: 600 V se conformer à CSA C22.2 No 14Circuit de signalisation: 600 V se conformer à CSA C22.2 No 14
  • durée de vie électrique : 1,3 Mcycles 6 A AC-3 à Ue <= 440 V
  • Type de verrouillage : Mécanique
  • Support de montage : PlatineRail
  • Normes : VDE 0660NF C 63-110CEI 60947BS 5424
  • Certifications du produit : ULCSA
  • mode de raccordement : Borniers à vis-étrier 1 câble(s) 1,5?4 mm²rigideBorniers à vis-étrier 1 câble(s) 0,75?4 mm²souple sans extrémité de câbleBorniers à vis-étrier 1 câble(s) 0,34?2,5 mm²souple avec extrémité de câbleBorniers à vis-étrier 2 câble(s) 1,5?4 mm²rigideBorniers à vis-étrier 2 câble(s) 0,75?4 mm²souple sans extrémité de câbleBorniers à vis-étrier 2 câble(s) 0,34?1,5 mm²souple avec extrémité de câble
  • couple de serrage : 1,3 N.m - sur borniers à vis-étrier - avec tournevis empreinte Philips n°21,3 N.m - sur borniers à vis-étrier - avec tournevis plat Ø 6 mm
  • Temps de fonctionnement : 10?20 ms excitation bobine + fermeture "F"10?20 ms désexcitation bobine + ouverture "F"
  • niveau de fiabilité de la sécurité : B10d = 1369863 cycle contacteur avec charge nominale se conformer à EN/ISO 13849-1B10d = 20000000 cycle contacteur avec charge mécanique se conformer à EN/ISO 13849-1
  • Endurance mécanique : 5 Mcycles
  • vitesse de commande maxi : 3600 cyc/h
  • Complémentaires plage de tension du circuit de commande : Opérationnel: 0,8?1,15 Uc (à <50 °C)Perte de niveau: 0,2 à 0,75 Uc (à <50 °C)
  • puissance d'appel en VA : 30 VA (à 20 °C)
  • consommation moyenne au maintien en VA : 4,5 VA (à 20 °C)
  • dissipation thermique : 1,3 W
  • type de contacts auxiliaires : type instantané 1 "O"
  • fréquence circuit signalisation : <= 400 Hz
  • courant commuté minimum : 5 mA for signalling circuit
  • tension de commutation minimale : 17 V pour circuit de signalisation
  • distance de non-recouvrement : 0,5 mm
  • résistance d'isolement : > 10 MOhm for signalling circuit
Type de produit :
Contacteur inverseur
Type de connexion :
À vis étrier
Type de contact :
3NO
Gamme :
TeSys
Famille :
LC2K
Sous famille :
LC2K06
Calibre :
6A
Polarité :
3P
Tension de la bobine :
24Vca
Pays de fabrication :
France
Garantie :
18 mois
Fiche technique du produit :
