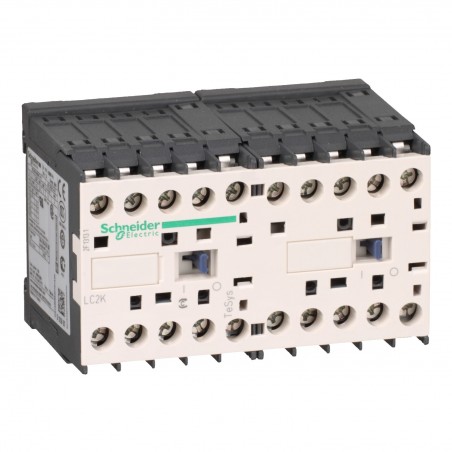

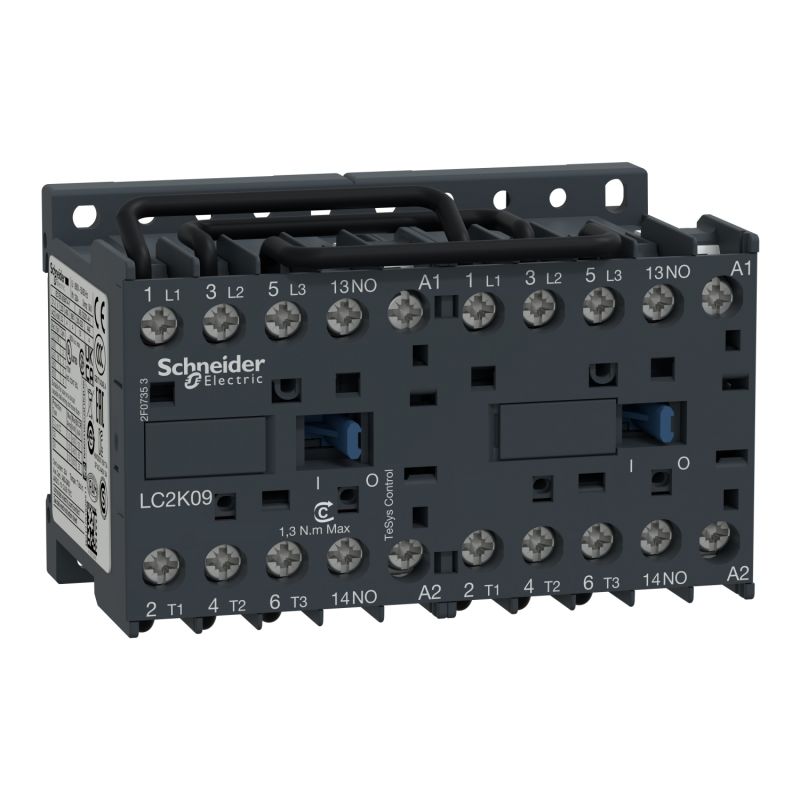

LC2K09015E7 Schneider - Contacteur inverseur tripolaire - 3NO - 9A - Bobine 48Vca - Vis

* Image(s) non contractuelle(s)

Livraison sous 3 à 5 semaines

LC2K09015E7 Schneider - Contacteur inverseur tripolaire - 3NO - 9A - Bobine 48Vca - Vis

51,18 € HT

Réf. fabricant : LC2K09015E7 EAN-13 : 3389110492071 Réf. AE : SCHLC2K09015E7

Contacteur inverseur 9A - 3NO - Schneider LC2K09015E7

Ce contacteur 3P appartient à la gamme TeSys LC2K09 . Un contacteur inverseur de la gamme LC2K de chez Schneider Electric'est un assemblage de deux contacteurs préassemblés en usine. Principalement utilisée en complément d'automates industriels ou pour piloter des petites puissances de commandes moteurs.

Ce contacteur inverseur est composé de contacts 3NO (contacts normalement ouverts) et un contact auxiliaire 1NF.

Ce contacteur fonctionne sur un circuit de commande de tension 48Vca (courant alternatif) .

Le contacteur LC2K09015E7 est fabriqué en France.

Il s'intègre dans votre armoire électrique par un système de connexion à vis étrier avec ou sans embouts de câblage.

Questions et réponses

livraison gratuite

Livraison gratuite à partir de 250€ TTC d’achat et 150€ HT pour les pros

Type de produit :: Contacteur inverseur
Type de connexion :: À vis étrier
Type de contact :: 3NO
Gamme :: TeSys
Famille :: LC2K
Sous famille :: LC2K09
Calibre :: 9A
Polarité :: 3P
Tension de la bobine :: 48Vca
Pays de fabrication :: France
Garantie :: 18 mois
actif_MKP :: 0
PriceObservatory :: 1
Date disponibilité :: 2026-08-15T00:00+0100
Actif AMA-LER-CDI :: 1
Actif Manomano :: 1
Actif Ebay :: 1
Actif Castorama :: 1

Total

51.18 € HT

61.42 € TTC

Créez votre compte PRO et profitez d’avantages exclusifs

Demander un devis pour de plus grandes quantités

Caractéristiques principales du Contacteur inverseur Schneider LC2K09015E7 :

Gamme : TeSys

Nom du produit : TeSys K

Type de produit ou équipement : Contacteur-inverseur

Nom de l'appareil : LC2K

Application : Contrôle

application du contacteur : Commande moteur (AC-3)Charge résistive (AC-1)

Catégorie d'emploi : AC-4AC-1AC-3

Présentation du produit : Préassemblé avec jeu de barres d'inversion

Description des pôles : 3P

power pole contact composition : 3F

[Ue] tension assignée d'emploi : Circuit de puissance: 690 V CA 50/60 HzCircuit de signalisation: <= 690 V CA 50/60 Hz

[Ie] courant assigné d'emploi : 20 A (à <50 °C) à <= 440 V CA AC-1 pour circuit de puissance16 A (à <70 °C) à 690 V CA AC-1 pour circuit de puissance9 A at <= 440 V AC AC-3 for power circuit

puissance moteur kW : 2,2 kW à 220...230 V CA 50/60 Hz4 kW à 380...415 V CA 50/60 Hz4 kW à 440 V CA 50/60 Hz4 kW à 480 V CA 50/60 Hz4 kW à 500 à 600 V CA 50/60 Hz4 kW à 660...690 V CA 50/60 Hz

type de circuit de commande : CA à 50/60 Hz

tension circuit de commande : 48 V CA 50/60 Hz

Contacts auxiliaires : 1 "O"

[Uimp] tension assignée de tenue aux chocs : 8 kV

Catégorie de surtension : III

[Ith] courant thermique conventionnel : 20 A à <50 °C pour circuit de puissance10 A à <50 °C pour circuit de signalisation

pouvoir nominal d'enclenchement Irms : 110 A AC for power circuit conforming to NF C 63-110110 A AC for power circuit conforming to IEC 60947110 A CA pour circuit de signalisation se conformer à CEI 60947

pouvoir assigné de coupure : 110 A at 415 V conforming to IEC 60947110 A à 440 V se conformer à CEI 6094780 A à 500 V se conformer à CEI 60947110 A at 220...230 V conforming to IEC 60947110 A at 380...400 V conforming to IEC 6094770 A à 660...690 V se conformer à CEI 60947

[Icw] courant assigné de courte durée admissible : 90 A 50 °C - 1 s for power circuit85 A 50 °C - 5 s for power circuit80 A 50 °C - 10 s for power circuit60 A 50 °C - 30 s for power circuit45 A 50 °C - 1 min for power circuit40 A 50 °C - 3 min for power circuit80 A - 1s pour circuit de signalisation90 A - 500 ms pour circuit de signalisation110 A - 100 ms pour circuit de signalisation20 A 50 °C - >= 15 min for power circuit

calibre du fusible à associer : 25 A gG à <= 440 V pour circuit de puissance25 A aM pour circuit de puissance10 A gG pour circuit de signalisation se conformer à CEI 6094710 A gG pour circuit de signalisation se conformer à VDE 0660

impédance moyenne : 3 mOhm - Ith 20 A 50 Hz pour circuit de puissance

[Ui] tension assignée d'isolement : Circuit de puissance: 600 V se conformer à UL 508Circuit de puissance: 690 V se conformer à IEC 60947-4-1Circuit de signalisation: 690 V se conformer à IEC 60947-4-1Circuit de signalisation: 690 V se conformer à IEC 60947-5-1Circuit de signalisation: 600 V se conformer à UL 508Circuit de puissance: 600 V se conformer à CSA C22.2 No 14Circuit de signalisation: 600 V se conformer à CSA C22.2 No 14

durée de vie électrique : 0.18 Mcycles 20 A AC-1 at Ue <= 440 V1.3 Mcycles 9 A AC-3 at Ue <= 440 V

Type de verrouillage : Mécanique

Support de montage : PlatineRail

Normes : VDE 0660BS 5424CEI 60947NF C 63-110

Certifications du produit : ULCSA

mode de raccordement : Broches à souder - section du jeu de barre: 1,5 x 0,9 mm

Temps de fonctionnement : 10?20 ms excitation bobine + fermeture "F"10?20 ms désexcitation bobine + ouverture "F"

niveau de fiabilité de la sécurité : B10d = 1369863 cycle contacteur avec charge nominale se conformer à EN/ISO 13849-1B10d = 20000000 cycle contacteur avec charge mécanique se conformer à EN/ISO 13849-1
