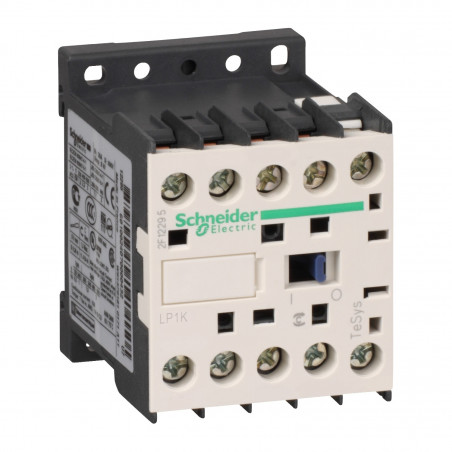

LP1K0601BD3 Schneider - Contacteur tripolaire - 3NO - 6A - Bobine 24Vcc - Vis
26,88 € HT
Réf. fabricant : LP1K0601BD3
EAN-13 : 3389110428490
Réf. AE : SCHLP1K0601BD3
Mini contacteur 3P - 6A - 3NO - Schneider LP1K0601BD3
Ce mini contacteur dispose de contacts 3NO (ouverts au repos). La tension sur le circuit de commande de la bobine est de 24Vcc (courant continu). En plus de ces contacts, cet appareil comporte un contact auxiliaire 1NF.
Ce contacteur fait partie de la gamme TeSys LP1K principalement utilisée en complément d'automates industriels ou pour piloter des petites puissances de commandes moteurs.
Ce contacteur tripolaire est fabriqué en France par Schneider Electric.
Le contacteur LP1K0601BD3 s'intègre dans votre armoire électrique via un système de connexion à vis étrier avec ou sans embouts de câblage.
Les blocs de contacts auxiliaires compatible avec le contacteur LP1K0601BD3
- Bloc 2NO LA1KN20
- Bloc 2NF LA1KN02
- bloc 1NO+1NF LA1KN11
- Bloc 4NO LA1KN40
- Bloc 3NO+1NF LA1KN31
- Bloc 2NO+2NF LA1KN22
- Bloc 1NP+3NF LA1KN13
- Bloc 4NF LA1KN04
Questions et réponses
livraison gratuite
Livraison gratuite à partir de 250€ TTC d’achat et 150€ HT pour les pros
Caractéristiques principales du Mini contacteur Schneider LP1K0601BD3 :
- Gamme : TeSys K
- Gamme : TeSys
- Type de produit ou équipement : Contacteur
- Nom de l'appareil : LP1K
- application du contacteur : Commande moteur (AC-3)
- Catégorie d'emploi : AC-3AC-4
- Description des pôles : 3P
- composition des pôles : 3F
- [Ie] courant assigné d'emploi : 6 A à <= 440 V CA AC-3 pour circuit de puissance
- Contacts auxiliaires : 1 "O"
- Complémentaires technologie bobine : Suppresseur à diode de limite de crête bidirectionnel incorporé
- type de contacts auxiliaires : type instantané 1 "O"
- plage de tension du circuit de commande : Opérationnel: 0,8?1,15 Uc (à <50 °C)Perte de niveau: 0,1 à 0,75 Uc (à <50 °C)
- [Ui] tension assignée d'isolement : Circuit de puissance: 600 V se conformer à UL 508Power circuit: 690 V conforming to IEC 60947-4-1Circuit de signalisation: 690 V se conformer à IEC 60947-4-1Circuit de signalisation: 690 V se conformer à IEC 60947-5-1Circuit de signalisation: 600 V se conformer à UL 508Circuit de puissance: 600 V se conformer à CSA C22.2 No 14Circuit de signalisation: 600 V se conformer à CSA C22.2 No 14
- [Uimp] tension assignée de tenue aux chocs : 8 kV
- Catégorie de surtension : III
- Support de montage : PlatineRail
- Tenue au feu : V1 conforming to UL 94Exigence 2 se conformer à NF F 16-101Exigence 2 se conformer à NF F 16-102
- couple de serrage : 1,3 N.m - sur borniers à vis-étrier - avec tournevis empreinte Philips n°21,3 N.m - sur borniers à vis-étrier - avec tournevis plat Ø 6 mm
- [Ue] tension assignée d'emploi : Circuit de puissance: 690 V CA 50/60 HzCircuit de signalisation: <= 690 V CA 50/60 Hz
- [Ith] courant thermique conventionnel : 20 A à <50 °C pour circuit de puissance10 A à <50 °C pour circuit de signalisation
- pouvoir nominal d'enclenchement Irms : 110 A CA pour circuit de puissance se conformer à NF C 63-110110 A CA pour circuit de puissance se conformer à CEI 60947110 A CA pour circuit de signalisation se conformer à CEI 60947
- pouvoir assigné de coupure : 110 A à 415 V se conformer à CEI 60947110 A à 440 V se conformer à CEI 6094780 A à 500 V se conformer à CEI 60947110 A à 220...230 V se conformer à CEI 60947110 A à 380...400 V se conformer à CEI 6094770 A à 660...690 V se conformer à CEI 60947
- calibre du fusible à associer : 25 A gG à <= 440 V pour circuit de puissance25 A aM pour circuit de puissance10 A gG pour circuit de signalisation se conformer à CEI 6094710 A gG pour circuit de signalisation se conformer à VDE 0660
- impédance moyenne : 3 mOhm - Ith 20 A 50 Hz pour circuit de puissance
- consommation moyenne à l'appel en W : 3 W (à 20 °C)
- consommation moyenne au maintien en W : 3 W à 20 °C
- Temps de fonctionnement : 30?40 ms excitation bobine + fermeture "F"10 ms désexcitation bobine + ouverture "F"
- niveau de fiabilité de la sécurité : B10d = 1369863 cycles contactor with nominal load conforming to EN/ISO 13849-1B10d = 20000000 cycles contactor with mechanical load conforming to EN/ISO 13849-1
- Endurance mécanique : 10 Mcycles
- vitesse de commande maxi : 3600 cyc/h
- courant commuté minimum : 5 mA for signalling circuit
- tension de commutation minimale : 17 V for signalling circuit
- résistance d'isolement : > 10 MOhm for signalling circuit
- Hauteur : 58 mm
- Largeur : 45 mm
- Profondeur : 57 mm
- Poids du produit : 0,225 kg
Opérateur économique responsable
- Schneider -
- 35 rue Joseph Monier
- 92500 Rueil-Malmaison
- Type de produit :
- Mini contacteur
- Type de connexion :
- À vis étrier
- Type de contact :
- 3NO
- Gamme :
- TeSys
- Famille :
- LP1K
- Sous famille :
- LP1K06
- Calibre :
- 6A
- Polarité :
- 3P
- Tension de la bobine :
- 24Vcc
- Pays de fabrication :
- France
- Garantie :
- 18 mois
- Type de courant :
- CC
