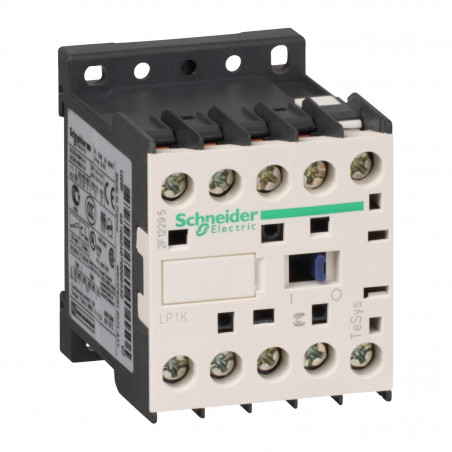

LP1K09008MD Schneider - Contacteur tétrapolaire - 2NO+2NF - 20A - Bobine 220Vcc - Vis

* Image(s) non contractuelle(s)

Livraison sous 3 à 5 semaines

LP1K09008MD Schneider - Contacteur tétrapolaire - 2NO+2NF - 20A - Bobine 220Vcc - Vis

34,43 € HT

Réf. fabricant : LP1K09008MD EAN-13 : 3389110495782 Réf. AE : SCHLP1K09008MD

Mini contacteur 4P - 20A - 2NO+2NF - Schneider LP1K09008MD

Ce mini contacteur dispose de contacts 2NO+2NF (ouverts au repos + fermés au repos). La tension sur le circuit de commande de la bobine est de 220Vcc (courant continu). cet appareil ne comporte pas de contacts auxiliaires

Ce contacteur fait partie de la gamme TeSys LP1K principalement utilisée en complément d'automates industriels ou pour piloter des petites puissances de commandes moteurs.

Ce contacteur tétrapolaire est fabriqué en France par Schneider Electric.

Le contacteur LP1K09008MD s'intègre dans votre armoire électrique via un système de connexion à vis étrier avec ou sans embouts de câblage.

Les blocs de contacts auxiliaires compatible avec le contacteur LP1K09008MD

Bloc 2NO LA1KN20
Bloc 2NF LA1KN02
bloc 1NO+1NF LA1KN11
Bloc 4NO LA1KN40
Bloc 3NO+1NF LA1KN31
Bloc 2NO+2NF LA1KN22
Bloc 1NP+3NF LA1KN13
Bloc 4NF LA1KN04

Questions et réponses

livraison gratuite

Livraison gratuite à partir de 250€ TTC d’achat et 150€ HT pour les pros

Type de produit :: Mini contacteur
Type de connexion :: À vis étrier
Type de contact :: 2NO+2NF
Gamme :: TeSys
Famille :: LP1K
Sous famille :: LP1K09
Calibre :: 20A
Polarité :: 4P
Tension de la bobine :: 220Vcc
Pays de fabrication :: France
Garantie :: 18 mois
actif_MKP :: 0
PriceObservatory :: 1
Date disponibilité :: 2026-09-03T00:00+0100
Actif AMA-LER-CDI :: 1
Actif Manomano :: 1
Actif Ebay :: 1
Actif Castorama :: 1
Type de courant :: CC

Total

34.43 € HT

41.32 € TTC

Créez votre compte PRO et profitez d’avantages exclusifs

Demander un devis pour de plus grandes quantités

Caractéristiques principales du Mini contacteur Schneider LP1K09008MD :

Gamme : TeSys K

Gamme : TeSys

Type de produit ou équipement : Contacteur

Nom de l'appareil : LP1K

application du contacteur : Charge résistive (AC-1)

Catégorie d'emploi : AC-1

Description des pôles : 4P

composition des pôles : 2F+2O

[Ie] courant assigné d'emploi : 20 A (à <50 °C) à <= 440 V CA AC-1 pour circuit de puissance16 A (à <70 °C) à 690 V CA AC-1 pour circuit de puissance

Complémentaires plage de tension du circuit de commande : Opérationnel: 0,8?1,15 Uc (à <50 °C)Perte de niveau: 0,1 à 0,75 Uc (à <50 °C)

[Ui] tension assignée d'isolement : Circuit de puissance: 600 V se conformer à UL 508Circuit de puissance: 690 V se conformer à IEC 60947-4-1Circuit de puissance: 600 V se conformer à CSA C22.2 No 14

[Uimp] tension assignée de tenue aux chocs : 8 kV

Catégorie de surtension : III

Support de montage : RailPlatine

Tenue au feu : V1 se conformer à UL 94Exigence 2 se conformer à NF F 16-101Exigence 2 se conformer à NF F 16-102

couple de serrage : 1,3 N.m - sur borniers à vis-étrier - avec tournevis empreinte Philips n°21,3 N.m - sur borniers à vis-étrier - avec tournevis plat Ø 6 mm

[Ue] tension assignée d'emploi : Circuit de puissance: 690 V CA 50/60 Hz

[Ith] courant thermique conventionnel : 20 A à <50 °C pour circuit de puissance

pouvoir nominal d'enclenchement Irms : 110 A CA pour circuit de puissance se conformer à NF C 63-110110 A CA pour circuit de puissance se conformer à CEI 60947

pouvoir assigné de coupure : 110 A à 415 V se conformer à CEI 60947110 A à 440 V se conformer à CEI 6094780 A à 500 V se conformer à CEI 60947110 A à 220...230 V se conformer à CEI 60947110 A à 380...400 V se conformer à CEI 6094770 A à 660...690 V se conformer à CEI 60947

calibre du fusible à associer : 25 A gG à <= 440 V pour circuit de puissance25 A aM pour circuit de puissance

impédance moyenne : 3 mOhm - Ith 20 A 50 Hz pour circuit de puissance

consommation moyenne à l'appel en W : 3 W (à 20 °C)

consommation moyenne au maintien en W : 3 W à 20 °C

Temps de fonctionnement : 30?40 ms excitation bobine + fermeture "F"10 ms désexcitation bobine + ouverture "F"25?35 ms excitation bobine + ouverture "O"15 ms désexcitation bobine + fermeture "O"

niveau de fiabilité de la sécurité : B10d = 1369863 cycle contacteur avec charge nominale se conformer à EN/ISO 13849-1B10d = 20000000 cycle contacteur avec charge mécanique se conformer à EN/ISO 13849-1
