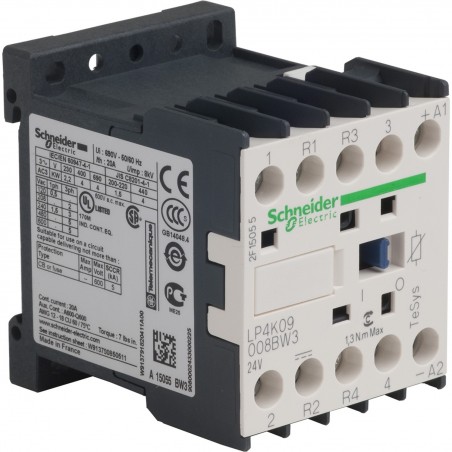

LP4K09008BW3 Schneider - Contacteur inverseur tétrapolaire - 2NO+2NF - 20A - Bobine 24Vcc - Vis

* Image(s) non contractuelle(s)

Livraison sous 3 à 5 semaines

LP4K09008BW3 Schneider - Contacteur inverseur tétrapolaire - 2NO+2NF - 20A - Bobine 24Vcc - Vis

30,29 € HT

Réf. fabricant : LP4K09008BW3 EAN-13 : 3389110498912 Réf. AE : SCHLP4K09008BW3

Mini contacteur 4P - 20A - 2NO+2NF - Schneider LP4K09008BW3

Ce mini contacteur dispose de contacts 2NO+2NF (contacts normalement ouverts + contacts normalement fermés). La tension sur le circuit de commande de la bobine est de 24Vcc (courant continu). cet appareil ne comporte pas de contacts auxiliaires

Ce contacteur fait partie de la gamme TeSys LP4K principalement utilisée en complément d'automates industriels ou pour piloter des petites puissances de commandes moteurs. c'est une gamme de contacteurs basse consommation, c'est à dire que le contacteur va consommer moins d'énergie

Ce contacteur tétrapolaire est fabriqué en France par Schneider Electric.

Le contacteur LP4K09008BW3 s'intègre dans votre armoire électrique via un système de connexion à vis étrier avec ou sans embouts de câblage.

Les blocs de contacts auxiliaires compatible avec le contacteur LP4K09008BW3

Bloc 2NO LA1KN20
Bloc 2NF LA1KN02
bloc 1NO+1NF LA1KN11

Questions et réponses

livraison gratuite

Livraison gratuite à partir de 250€ TTC d’achat et 150€ HT pour les pros

Type de produit :: Mini contacteur
Type de connexion :: À vis étrier
Type de contact :: 2NO+2NF
Gamme :: TeSys
Famille :: LP4K
Calibre :: 20A
Polarité :: 4P
Tension de la bobine :: 24Vcc
Pays de fabrication :: France
Garantie :: 18 mois
actif_MKP :: 0
PriceObservatory :: 1
Date disponibilité :: 2026-08-15T00:00+0100
Actif AMA-LER-CDI :: 1
Actif Manomano :: 1
Actif Ebay :: 1
Actif Castorama :: 1

Total

30.29 € HT

36.35 € TTC

Créez votre compte PRO et profitez d’avantages exclusifs

Demander un devis pour de plus grandes quantités

Caractéristiques principales du Mini contacteur Schneider LP4K09008BW3 :

Gamme : TeSys K

Gamme : TeSys

Type de produit ou équipement : Contacteur

Nom de l'appareil : LP4K

application du contacteur : Charge résistive (AC-1)

Catégorie d'emploi : AC-1

Description des pôles : 4P

composition des pôles : 2F+2O

[Ie] courant assigné d'emploi : 20 A (à <50 °C) à <= 440 V CA AC-1 pour circuit de puissance16 A (à <70 °C) à 690 V CA AC-1 pour circuit de puissance

Complémentaires technologie bobine : Suppresseur à diode de limite de crête bidirectionnel incorporé

plage de tension du circuit de commande : Opérationnel: 0,7 à 1,30 Uc (à <50 °C)Perte de niveau: 0,1 à 0,7 Uc (à <50 °C)

[Ui] tension assignée d'isolement : Circuit de puissance: 600 V se conformer à UL 508Power circuit: 690 V conforming to IEC 60947-4-1Circuit de puissance: 600 V se conformer à CSA C22.2 No 14

[Uimp] tension assignée de tenue aux chocs : 8 kV

Catégorie de surtension : III

Support de montage : RailPlatine

Tenue au feu : V1 se conformer à UL 94Exigence 2 se conformer à NF F 16-101Exigence 2 se conformer à NF F 16-102

couple de serrage : 1,3 N.m - sur borniers à vis-étrier - avec tournevis empreinte Philips n°21,3 N.m - sur borniers à vis-étrier - avec tournevis plat Ø 6 mm

[Ue] tension assignée d'emploi : Circuit de puissance: 690 V CA 50/60 Hz

[Ith] courant thermique conventionnel : 20 A à <50 °C pour circuit de puissance

pouvoir nominal d'enclenchement Irms : 110 A CA pour circuit de puissance se conformer à NF C 63-110110 A CA pour circuit de puissance se conformer à CEI 60947

pouvoir assigné de coupure : 110 A à 415 V se conformer à CEI 60947110 A à 440 V se conformer à CEI 6094780 A à 500 V se conformer à CEI 60947110 A à 220...230 V se conformer à CEI 60947110 A à 380...400 V se conformer à CEI 6094770 A à 660...690 V se conformer à CEI 60947

calibre du fusible à associer : 25 A gG à <= 440 V pour circuit de puissance25 A aM pour circuit de puissance

impédance moyenne : 3 mOhm - Ith 20 A 50 Hz pour circuit de puissance

consommation moyenne à l'appel en W : 1,8 W (à 20 °C)

consommation moyenne au maintien en W : 1,8 W à 20 °C

Temps de fonctionnement : 10?20 ms désexcitation bobine + ouverture "F"30?40 ms excitation bobine + fermeture "F"25?35 ms excitation bobine + ouverture "O"15?25 ms désexcitation bobine + fermeture "O"

niveau de fiabilité de la sécurité : B10d = 1369863 cycle contacteur avec charge nominale se conformer à EN/ISO 13849-1B10d = 20000000 cycle contacteur avec charge mécanique se conformer à EN/ISO 13849-1
