LE1D09V7A09 Schneider - Coffret de démarrage moteur - 9A - bobine 400Vca|Bouton tournant 3 positions + bouton R bleu
search
  • LE1D09V7A09 Schneider - Coffret de démarrage moteur - 9A - bobine 400Vca|Bouton tournant 3 positions + bouton R bleu
* Image(s) non contractuelle(s)

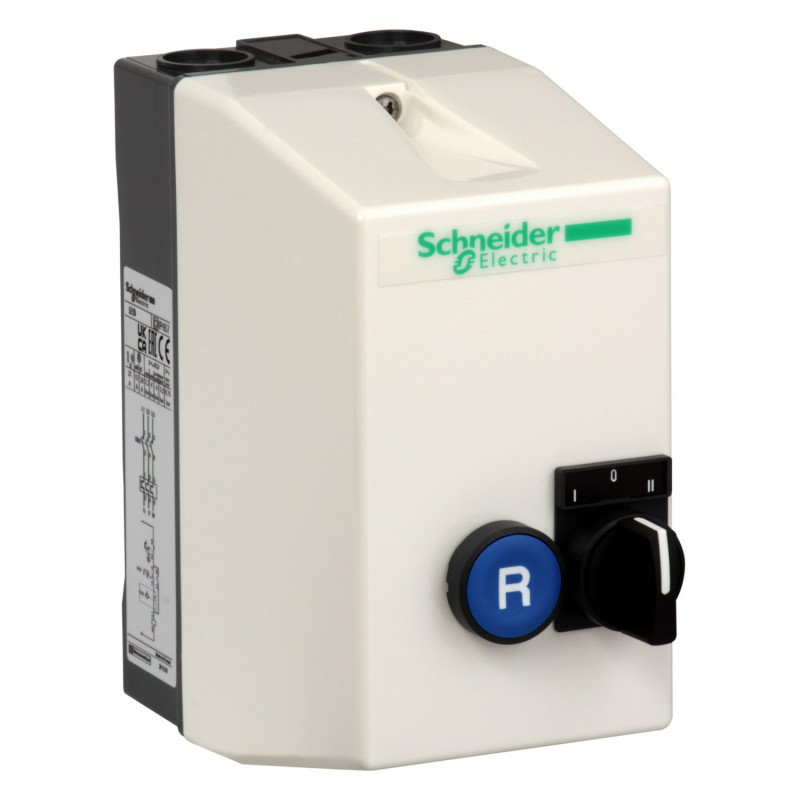

LE1D09V7A09 Schneider - Coffret de démarrage moteur - 9A - bobine 400Vca | Bouton tournant 3 positions + bouton R bleu

Schneider
62,00 € HT
Réf. fabricant : LE1D09V7A09 EAN-13 : 3389110574876 3389110574876 Réf. AE : SCHLE1D09V7A09 SCHLE1D09V7A09

Démarreur direct pour moteur 9A avec bobine 400Vca - Schneider LE1D09V7A09

Ce boitier étanche IP65 permet un démarrage direct du moteur électrique asynchrone jusque 4kw en triphasé 380V.

Ce coffret de démarrage est livré Sans relais thermique, il vous faudra prévoir en plus un relais thermique réglable adapté à la puissance de votre moteur dans la gamme TeSys LRD.

Ce démarreur Schneider LE1D permet 1 Sens de rotation avec une tension de 400Vca sur le circuit de commande.

Le démarreur LE1D09V7A09 Schneider Electric est équipé d'un bouton tournant 3 positions (AUTO / Arrêt / Manuel) et d'un bouton bleu de RAZ

Les points clés du boitier de démarrage Schneider LE1D09V7A09

  • Fabriqué en France
  • Etanche IP65
  • Coffret en Polycarbonate certifié IK07
  • Sans thermique
  • 1 Sens de rotation
  • Bobine 400Vca
Questions et réponses
livraison gratuite

Livraison gratuite à partir de 250€ TTC d’achat et 150€ HT pour les pros

Type de produit :
Boitier de démarrage moteur
Type de bouton :
Bouton tournant 3 positions + Bouton R bleu
Gamme :
TeSys
Famille :
LE1
Sous famille :
LE1D
Calibre :
9A
Protection thermique :
Sans thermique
Relais thermique compatible :
TeSys LRD
Résistance aux impacts :
IK07
Sens de rotation :
1 Sens de rotation
Tension de la bobine :
400Vca
Pays de fabrication :
France
Étanchéité :
IP65
Matière :
Polycarbonate
Garantie :
18 mois
Total
62.00 € HT
74.40 € TTC

Caractéristiques principales du Boitier de démarrage moteur Schneider LE1D09V7A09 :

  • Gamme : TeSys
  • Nom du produit : TeSys LE
  • Nom de l'appareil : LE1D
  • Type de produit ou équipement : Démarreur DOL intégré
  • Application : Standard
  • Catégorie d'emploi : AC-3
  • composition de l'appareil : Relais de surcharge thermique commandé séparémentContacteur
  • type de commande : Bouton-poussoir démarrage vert IBouton-poussoir arrêt/remise à zéro rouge O
  • Complémentaires [Ith] Conventional free air thermal current : 9 A AC-3
  • puissance moteur kW : 4 kW à 380/400 V CA 50/60 Hz4 kW à 415 V CA 50/60 Hz4 kW à 440 V CA 50/60 Hz2,2 kW à 220/230 V CA 50/60 Hz5,5 kW à 500 V CA 50/60 Hz5,5 kW à 660/690 V CA 50/60 Hz
  • [Ith] Conventional free air thermal current : 9 A
  • [Uc] control circuit voltage : 24 V CA 50/60 Hz
  • nombre d'entrée de câble : 2 entrée câble: ISO20 haut2 entrée câble: ISO20 inférieur2 entrée câble: Pg 13 inférieur2 entrée câble: Pg 16 inférieur
  • Largeur : 88 mm
  • Hauteur : 166 mm
  • Profondeur : 128,5 mm
  • Poids du produit : 0,92 kg
Type de produit :
Boitier de démarrage moteur
Type de bouton :
Bouton tournant 3 positions + Bouton R bleu
Gamme :
TeSys
Famille :
LE1
Sous famille :
LE1D
Calibre :
9A
Protection thermique :
Sans thermique
Relais thermique compatible :
TeSys LRD
Résistance aux impacts :
IK07
Sens de rotation :
1 Sens de rotation
Tension de la bobine :
400Vca
Pays de fabrication :
France
Étanchéité :
IP65
Matière :
Polycarbonate
Garantie :
18 mois
Fiche technique du produit :
