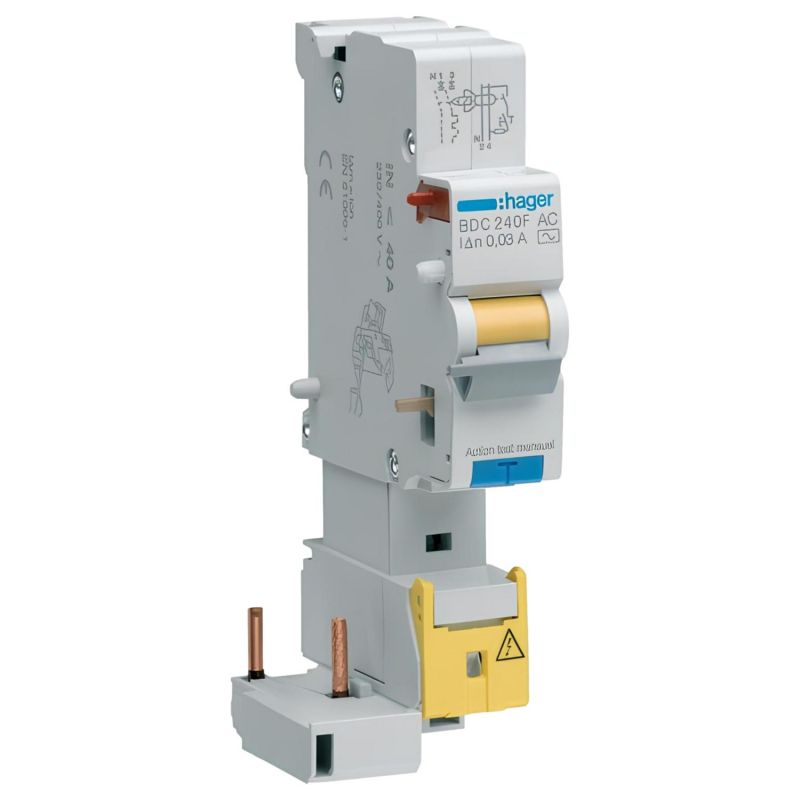

BDC240F Hager Bloc différentiel 1P+N 40A 30mA type AC
89,00 € HT
Réf. fabricant : BDC240F
EAN-13 : 3250611345718
Réf. AE : HAGBDC240F
Bloc différentiel Hager BDC240F pour disjoncteur à bornes décalées
Ce bloc différentiel 1P+N doit être associer avec un disjoncteur de même polarité pour former un disjoncteur différentiel.Ce bloc différentiel est positionné à droite des disjoncteurs.
En associant ce bloc différentiel à un disjoncteur Courbe D, vous formerez un disjoncteur différentiel courbe D.
Calibré à 40A, les disjoncteurs associés ne doivent pas être de calibre supérieur.
De type AC, ce bloc différentiel est utilisé pour la protection des circuits standards.
Ce bloc différentiel dispose d'une sensibilité de 30mA. Il est conçu pour la protection d'un circuit électrique résidentiel.Les points essentiels du bloc différentiel Hager BDC240F
- Sensibilité 30mA (autorisé pour un usage résidentiel)
- Type AC
- Bloc différentiel phase neutre 1P+N
- Calibre 40A
- Système de connexion à vis
Questions et réponses
livraison gratuite
Livraison gratuite à partir de 250€ TTC d’achat et 150€ HT pour les pros
-
Architecture
-
Position du neutre
- gauche
-
Nombre de pôles
- 2 P
-
Type de pôles
- 1P+N
-
Mode de fixation
- rail DIN symétrique
-
-
Modèle
-
Nombre de modules
- 1
-
-
Compatibilité
-
Compatible avec montage Rail DIN
- Oui
-
-
Connectivité
-
Alignement des bornes basses pour produits modulaires
- Bornes décalées
-
-
Principales caractéristiques électriques
-
Tension assignée d'emploi Ue
- 230 V
-
Type de tension d'alimentation
- AC
-
Fréquence assignée
- 50 Hz
-
-
Tension
-
Tension assignée d'isolement
- 500 V
-
Tension assignée de tenue aux chocs
- 4000 V
-
-
Intensité du courant
-
Courant différentiel assigné
- 30 mA
-
Courant assigné nominal
- 40 A
-
Tenue au non déclenchement onde 8-20µs
- 0.25 kA
-
-
Fréquence
-
Fréquence
- 50 Hz
-
-
Puissance
-
Puissance dissipée totale sous IN
- 2.3 W
-
-
Déclenchement
-
Protégé contre les déclenchements intempestifs
- Non
-
-
Endurance
-
Endurance électrique en nombre de cycles
- 1000
-
Endurance mécanique nombre de manoeuvres
- 6000
-
-
Installation, montage
-
Couple de serrage
- 1,9Nm
-
Type de loquet bas pour produits modulaires
- non applicable
-
Type de raccordement bas pour produits modulaires
- Borne à vis
-
Démontabilité basse pour produits modulaires
- Oui
-
-
Connexion
-
Section de raccordement des bornes amont et aval à vis, en câble rigide
- 0.75 / 16 mm²
-
Section de raccordement des bornes amont et aval à vis, en câble souple
- 0.75 / 10 mm²
-
-
Configuration
-
Sensibilité différentiel réglable
- Non
-
Temps de déclenchement réglable
- Non
-
Temporisation de la protection différentiel
- 0 s
-
-
Equipement
-
Type selectif
- Non
-
Intègere porte étiquette transparent
- Non
-
-
Standards
-
Texte norme
- EN 61009-1
-
Directive européenne RoHs
- conformité volontaire
-
Directive européenne WEEE
- concerné
-
-
Sécurité
-
Indice de protection IP
- IP20
-
Type de protection différentielle
- AC
-
-
Conditions d'utilisation
-
Température de service
- -5…40 °C
-
Degré de pollution suivant IEC 60664 / IEC 60947-2
- 2
-
Altitude
- 2000 m
-
Tropicalisation/humidité/Exécution
- tous climats
-
Température de stockage/transport
- -40…70 °C
-
- Type de produit :
- Bloc différentiel
- Type de connexion :
- À vis
- Type de différentiel :
- Type AC
- Calibre :
- 40A
- Polarité :
- 1P+N
- Sensibilité :
- 30mA
- Certification :
- Certifié CE
- Garantie :
- 2 ans
- Type de déclenchement :
- Instantané
