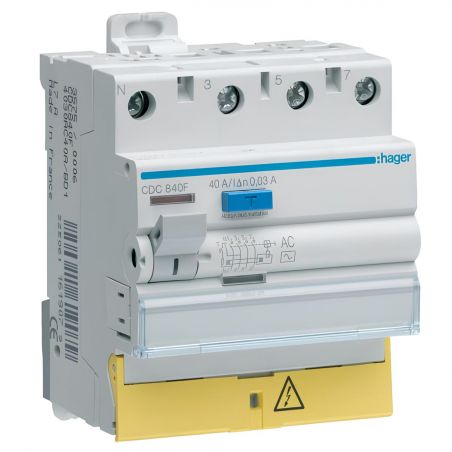

CDC840F Hager Interrupteur différentiel triphasé + neutre 40A 30mA type AC à bornes décalées
Réf. fabricant : CDC840F
EAN-13 : 3250611619079
Réf. AE : HAGCDC840F
Interrupteur différentiel à borne décalées
Cet interrupteur différentiel 3P+N possède une protection différentielle de 30mA. La norme NF C 15-100 autorise son installation en habitation.
Cet interrupteur différentiel est calibré à 40A.
Cet interdiff triphasé + neutre est raccordé par un système de connexion à vis.
L'interrupteur différentiel Hager CDC840F de type AC protège les circuits standards.
L'essentiel de l'interrupteur différentiel 3P+N Hager CDC840F
- Polarité : 3P+N
- Type AC
- Sensibilité : 30mA (autorisé pour un usage résidentiel)
- Calibre : 40A
-
Architecture
-
Position du neutre
- gauche
-
Nombre de pôles
- 4 P
-
Mode de fixation
- rail DIN symétrique
-
-
Fonctions
-
Avec pole de Neutre coupé
- Non
-
-
Modèle
-
Nombre de modules
- 4
-
-
Compatibilité
-
Compatible avec montage Rail DIN
- Oui
-
-
Principales caractéristiques électriques
-
Tension assignée d'emploi Ue
- 230 / 400 V
-
Fréquence assignée
- 50 Hz
-
-
Tension
-
Tension assignée d'isolement
- 500 V
-
Tension assignée de tenue aux chocs
- 4000 V
-
-
Intensité du courant
-
Courant différentiel assigné
- 30 mA
-
Courant assigné nominal
- 40 A
-
Tenue au non déclenchement onde 8-20µs
- 0.25 kA
-
Pouvoir de fermeture et de coupure
- 1.5 kA
-
Courant conditionnel de court-circuit assigné Inc selon EN 61008-1
- 6 kA
-
-
Courant / température
-
Courant assigné à -25°C
- 40 A
-
Courant assigné à -20°C
- 40 A
-
Courant assigné à -15°C
- 40 A
-
Courant assigné à -10°C
- 40 A
-
Courant assigné à -5°C
- 40 A
-
Courant assigné à 0°C
- 40 A
-
Courant assigné à 30°C
- 40 A
-
Courant assigné à 35°C
- 40 A
-
Courant assigné à 40°C
- 40 A
-
Courant assigné à 45°C
- 40 A
-
Courant assigné à 50°C
- 40 A
-
Courant assigné à 55°C
- 40 A
-
Courant assigné à 60°C
- 40 A
-
Courant assigné à 65°C
- 40 A
-
Courant assigné à 70°C
- 40 A
-
-
Dimensions
-
Profondeur produit installé
- 70 mm
-
Hauteur produit installé
- 84.4 mm
-
Largeur produit installé
- 71 mm
-
Catégorie de dimensions (DIN 43880)
- 1
-
-
Fréquence
-
Fréquence
- 50 Hz
-
-
Puissance
-
Puissance dissipée totale sous IN
- 6.5 W
-
Puissance dissipée par pôle à In
- 2.3 W
-
-
Déclenchement
-
Protégé contre les déclenchements intempestifs
- Non
-
Déclenchement légèrement temporisé
- Non
-
-
Endurance
-
Endurance électrique en nombre de cycles
- 2000
-
Endurance mécanique nombre de manoeuvres
- 4000
-
-
Installation, montage
-
Type de raccordement haut pour produits modulaires
- Borne à vis
-
Couple de serrage
- 2,8Nm
-
Type de loquet haut pour produits modulaires
- Plastique
-
Type de loquet bas pour produits modulaires
- Plastique
-
Type de raccordement bas pour produits modulaires
- Borne à vis
-
Démontabilité haute pour produits modulaires
- Oui
-
Démontabilité basse pour produits modulaires
- Oui
-
-
Connexion
-
Section de raccord bornes aval en câble rigide
- 1 / 25 mm²
-
Section de raccordement en câble souple
- 1 / 16mm²
-
Section de raccordement en câble rigide
- 1 / 25mm²
-
Section de raccordement des bornes amont à vis, en câble rigide
- 1 / 25 mm²
-
Section de raccordement des bornes amont à vis, en câble souple
- 1 / 16 mm²
-
Section de raccordement des bornes amont et aval à vis, en câble souple
- 1 / 16 mm²
-
Type de connexion
- cage à vis
-
-
Equipement
-
Avec dispositif de verrouillage
- Oui
-
Intègere porte étiquette transparent
- Oui
-
-
Standards
-
Texte norme
- EN 61008-1
-
Homologations
- NF
-
Directive européenne WEEE
- concerné
-
-
Sécurité
-
Indice de protection IP
- IP20
-
Type de protection différentielle
- AC
-
-
Conditions d'utilisation
-
Température de service
- -25…40 °C
-
Degré de pollution suivant IEC 60664 / IEC 60947-2
- 2
-
Altitude
- 2000 m
-
Tropicalisation/humidité/Exécution
- tous climats
-
Température de stockage/transport
- -55…70 °C
-
-
Identification
-
Mots clés
- Interrupteur différentiel
- Tête de groupe
- Départ
-
- Type de produit :
- Interrupteur différentiel
- Type de connexion :
- À vis
- Type de différentiel :
- Type AC
- Calibre :
- 40A
- Polarité :
- 3P+N
- Sensibilité :
- 30mA
- Certification :
- Certifié CE
- Garantie :
- 2 ans
- Type de déclenchement :
- Instantané
