ADC816F Hager Disjoncteur Différentiel 1P+N 4.5-6kA C-16A 30mA type AC
search
  • ADC816F Hager Disjoncteur Différentiel 1P+N 4.5-6kA C-16A 30mA type AC
* Image(s) non contractuelle(s)
Livraison sous 1 à 3 semaines

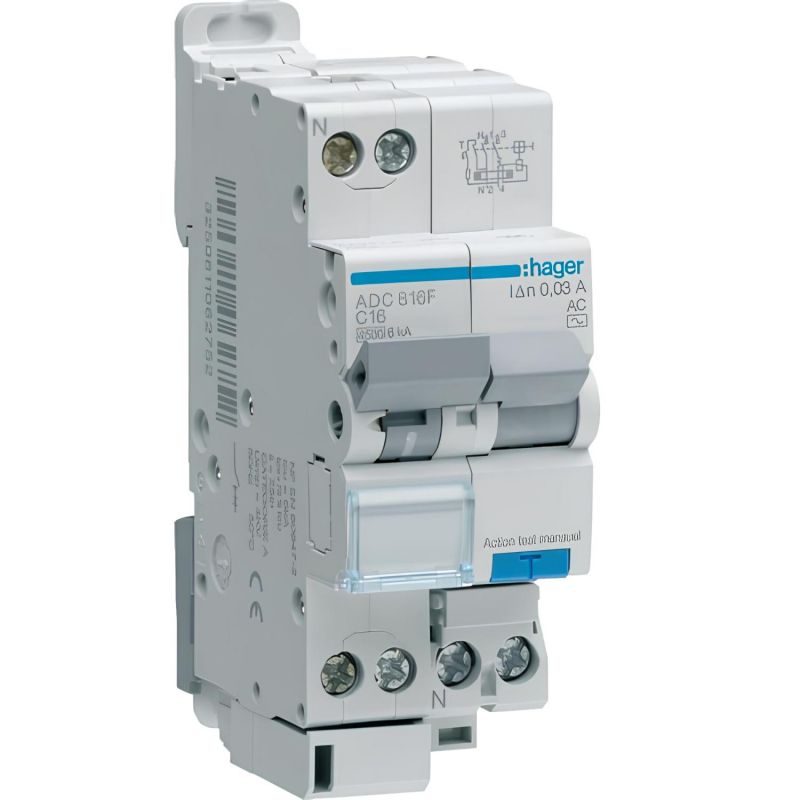

ADC816F Hager Disjoncteur Différentiel 1P+N 4.5-6kA C-16A 30mA type AC

Hager
83,25 € HT
Réf. fabricant : ADC816F EAN-13 : 3250611062752 3250611062752 Réf. AE : HAGADC816F HAGADC816F

Disjoncteur différentiel à borne décalées

Ce disjoncteur différentiel fabriqué par Hager est clipsable sur le rail DIN de votre tableau électrique. Il est raccordé au circuit via un système de connexion à vis.

De sensibilité 30mA, ce disjoncteur différentiel phase neutre peut être installé pour protéger un circuit résidentiel selon la norme NF C 15-100.

De calibre 16A ce disjoncteur différentiel assure un pouvoir de coupure de 4.5 kA.

Ce disjoncteur différentiel est de type AC, il protège des circuits standards.

Ce disjoncteur différentiel 1P+N est un disjoncteur courbe C

Les points essentiels du disjoncteur différentiel Hager ADC816F

1P+NCourbe CType ACPouvoir de coupure : 4.5 kASensibilité : 30mA (autorisé pour un usage résidentiel)
Questions et réponses
livraison gratuite

Livraison gratuite à partir de 250€ TTC d’achat et 150€ HT pour les pros


Type de produit :
Disjoncteur différentiel
Type de connexion :
À vis
Type de différentiel :
Type AC
Calibre :
16A
Courbe :
Courbe C
Polarité :
1P+N
Pouvoir de coupure :
4,5kA - 6kA
Pouvoir de coupure industriel :
6kA
Pouvoir de coupure résidentiel :
4,5kA
Sensibilité :
30mA
Certification :
Certifié CE
Garantie :
2 ans
Total
83.25 € HT
99.90 € TTC

  • Architecture
    • Position du neutre
      • gauche
    • Nombre de pole protégé
      • 1
    • Nombre de pôles
      • 2 P
    • Type de pôles
      • 1P+N
    • Courbe
      • C
  • Fonctions
    • Avec pole de Neutre coupé
      • Oui
  • Modèle
    • Nombre de modules
      • 2
  • Compatibilité
    • Compatible avec montage Rail DIN
      • Non
  • Connectivité
    • Alignement des bornes hautes pour produits modulaires
      • Borne décalée
  • Principales caractéristiques électriques
    • Pouvoir de coupure assigné Icn sous AC selon IEC 60898-1
      • 4.5 kA
    • Tension assignée d'emploi Ue
      • 230 V
    • Fréquence assignée
      • 50 Hz
  • Tension
    • Tension assignée d'isolement
      • 500 V
    • Tension maxi d'utilisation
      • 253 V
    • Tension assignée de tenue aux chocs
      • 4000 V
  • Intensité du courant
    • Courant différentiel assigné
      • 30 mA
    • Courant assigné nominal
      • 16 A
    • Tenue au non déclenchement onde 8-20µs
      • 3 kA
    • Pouvoir de fermeture et de coupure
      • 4.5 kA
    • Valeur du seuil mini/max de fonctionnement thermique en alternatif
      • 1.13 / 1.45 In
    • Valeur du seuil mini/max de fonctionnement magnétique en alternatif
      • 5 / 10 In
    • Pouvoir de coupure assigné Icn sous 230V AC selon IEC 60898-1
      • 4.5 kA
  • Courant / température
    • Courant assigné à 30°C
      • 16 A
    • Courant assigné à 35°C
      • 15.8 A
    • Courant assigné à 40°C
      • 15.5 A
    • Courant assigné à 45°C
      • 15.2 A
    • Courant assigné à 50°C
      • 15 A
    • Courant assigné à 55°C
      • 14.7 A
    • Courant assigné à 60°C
      • 14.5 A
  • Coefficient de correction du courant
    • Coefficient de correction du courant nominal pour 2 appareils juxtaposés
      • 0.95
    • Coefficient de correction du courant nominal pour 3 appareils juxtaposés
      • 0.95
    • Coefficient de correction du courant nominal pour 4 et 5 appareils juxtaposés
      • 0.9
    • Coefficient de correction du courant nominal pour 6 appareils juxtaposés
      • 0.85
  • Dimensions
    • Profondeur produit installé
      • 70 mm
    • Hauteur produit installé
      • 93.4 mm
    • Largeur produit installé
      • 35.4 mm
  • Fréquence
    • Fréquence
      • 50 Hz
  • Puissance
    • Puissance dissipée totale sous IN
      • 4.2 W
    • Puissance dissipée par pôle à In
      • 2.9 W
  • Déclenchement
    • Protégé contre les déclenchements intempestifs
      • Non
    • Déclenchement légèrement temporisé
      • Non
  • Endurance
    • Endurance électrique en nombre de cycles
      • 1000
    • Endurance mécanique nombre de manoeuvres
      • 6000
  • Installation, montage
    • Couple de serrage
      • 1,9Nm
    • Type de loquet haut pour produits modulaires
      • Non applicable
    • Type de loquet bas pour produits modulaires
      • Plastique
    • Démontabilité haute pour produits modulaires
      • Oui
    • Démontabilité basse pour produits modulaires
      • Oui
  • Connexion
    • Section de raccordement en câble souple
      • 1 / 10mm²
    • Section de raccordement en câble rigide
      • 0,75 / 16mm²
    • Section de raccordement des bornes amont à vis, en câble rigide
      • 1 / 16 mm²
    • Section de raccordement des bornes amont à vis, en câble souple
      • 1 / 10 mm²
  • Equipement
    • Avec dispositif de verrouillage
      • Oui
    • Intègere porte étiquette transparent
      • Non
  • Standards
    • Texte norme
      • EN 61009-1
    • Homologations
      • NF
    • Directive européenne WEEE
      • concerné
  • Sécurité
    • Indice de protection IP
      • IP20
    • Type de protection différentielle
      • AC
  • Conditions d'utilisation
    • Température de service
      • -5…60 °C
    • Degré de pollution suivant IEC 60664 / IEC 60947-2
      • 2
    • Classe de limitation d'énergie I²t
      • 3
    • Altitude
      • 2000 m
    • Tropicalisation/humidité/Exécution
      • tous climats
    • Température de stockage/transport
      • -25…70 °C
  • Température
    • Température de calibration
      • 30 °C
  • Identification
    • Mots clés
      • Disjoncteur différentiel
      • Bornes décalées
Type de produit :
Disjoncteur différentiel
Type de connexion :
À vis
Type de différentiel :
Type AC
Calibre :
16A
Courbe :
Courbe C
Polarité :
1P+N
Pouvoir de coupure :
4,5kA - 6kA
Pouvoir de coupure industriel :
6kA
Pouvoir de coupure résidentiel :
4,5kA
Sensibilité :
30mA
Certification :
Certifié CE
Garantie :
2 ans
Fiche technique du produit :
