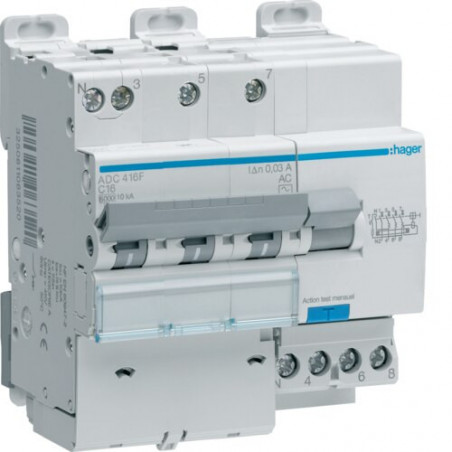

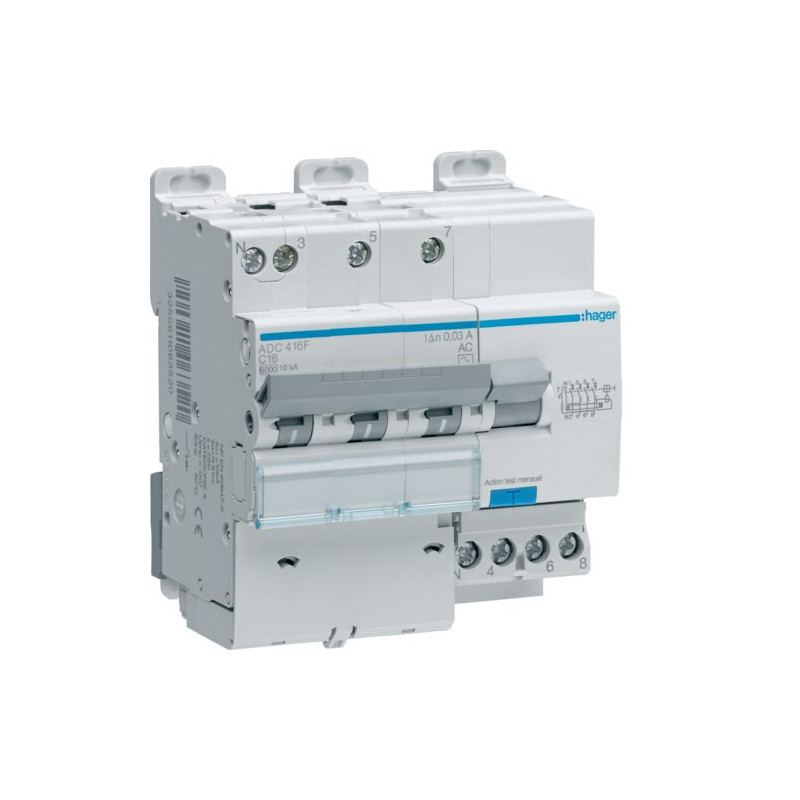

ADC416F Hager Disjoncteur Différentiel triphasé + neutre 6-10kA courbe C - 16A 30mA type AC
166,59 € HT
Réf. fabricant : ADC416F
EAN-13 : 3250611063520
Réf. AE : HAGADC416F
Disjoncteur différentiel à bornes décalées
Ce disjoncteur différentiel fabriqué par Hager est clipsable sur le rail DIN de votre tableau électrique. Il est raccordé au circuit via un système de connexion à vis.De sensibilité 30mA, ce disjoncteur différentiel triphasé + neutre peut être installé pour protéger un circuit résidentiel selon la norme NF C 15-100.
De calibre 16A ce disjoncteur différentiel assure un pouvoir de coupure de 6 kA.
Ce disjoncteur différentiel est de type AC, il protège des circuits standards.
Ce disjoncteur différentiel 3P+N est un disjoncteur courbe C
Les points essentiels du disjoncteur différentiel Hager ADC416F
3P+NCourbe CType ACPouvoir de coupure : 6 kASensibilité : 30mA (autorisé pour un usage résidentiel)
Questions et réponses
livraison gratuite
Livraison gratuite à partir de 250€ TTC d’achat et 150€ HT pour les pros
- Architecture
- Position du neutre
- gauche
- Nombre de pole protégé
- 3
- Nombre de pôles
- 4 P
- Type de pôles
- 3P+N
- Courbe
- C
-
- Fonctions
- Avec pole de Neutre coupé
- Oui
-
- Modèle
- Nombre de modules
- 5
-
- Compatibilité
- Compatible avec montage Rail DIN
- Non
-
- Principales caractéristiques électriques
- Pouvoir de coupure assigné Icn sous AC selon IEC 60898-1
- 6 kA
- Tension assignée d'emploi Ue
- 230 / 400 V
- Fréquence assignée
- 50 Hz
-
- Tension
- Tension assignée d'isolement
- 500 V
- Tension maxi d'utilisation
- 440 V
- Tension assignée de tenue aux chocs
- 4000 V
-
- Intensité du courant
- Courant différentiel assigné
- 30 mA
- Courant assigné nominal
- 16 A
- Tenue au non déclenchement onde 8-20µs
- 3 kA
- Pouvoir de fermeture et de coupure
- 6 kA
- Valeur du seuil mini/max de fonctionnement thermique en alternatif
- 1.13 / 1.45 In
- Valeur du seuil mini/max de fonctionnement magnétique en alternatif
- 5 / 10 In
- Pouvoir de coupure assigné Icn sous 230V AC selon IEC 60898-1
- 6 kA
- Pouvoir de coupure assigné Icn sous 400V AC selon IEC 60898-1
- 6 kA
- Pouvoir de coupure ultime Icu sous 400V AC selon IEC 60947-2
- 10 kA
-
- Courant / température
- Courant assigné à 30°C
- 16 A
- Courant assigné à 35°C
- 15.8 A
- Courant assigné à 40°C
- 15.5 A
- Courant assigné à 45°C
- 15.2 A
- Courant assigné à 50°C
- 15 A
- Courant assigné à 55°C
- 14.7 A
- Courant assigné à 60°C
- 14.5 A
-
- Coefficient de correction du courant
- Coefficient de correction du courant nominal pour 2 appareils juxtaposés
- 0.95
- Coefficient de correction du courant nominal pour 3 appareils juxtaposés
- 0.95
- Coefficient de correction du courant nominal pour 4 et 5 appareils juxtaposés
- 0.9
- Coefficient de correction du courant nominal pour 6 appareils juxtaposés
- 0.85
-
- Dimensions
- Profondeur produit installé
- 70 mm
- Hauteur produit installé
- 93.4 mm
- Largeur produit installé
- 88.5 mm
-
- Fréquence
- Fréquence
- 50 Hz
-
- Puissance
- Puissance dissipée totale sous IN
- 8.8 W
- Puissance dissipée par pôle à In
- 3 W
-
- Déclenchement
- Protégé contre les déclenchements intempestifs
- Non
- Déclenchement légèrement temporisé
- Non
-
- Endurance
- Endurance électrique en nombre de cycles
- 1000
- Endurance mécanique nombre de manoeuvres
- 6000
-
- Installation, montage
- Type de loquet haut pour produits modulaires
- Non applicable
- Type de loquet bas pour produits modulaires
- Plastique
- Démontabilité haute pour produits modulaires
- Oui
- Démontabilité basse pour produits modulaires
- Oui
-
- Connexion
- Section de raccordement en câble souple
- 1 / 10mm²
- Section de raccordement en câble rigide
- 1 / 16mm²
-
- Equipement
- Avec dispositif de verrouillage
- Oui
- Intègere porte étiquette transparent
- Non
-
- Standards
- Texte norme
- EN 61009-1
- Homologations
- NF
- Directive européenne WEEE
- concerné
-
- Sécurité
- Indice de protection IP
- IP20
- Type de protection différentielle
- AC
-
- Conditions d'utilisation
- Degré de pollution suivant IEC 60664 / IEC 60947-2
- 2
- Classe de limitation d'énergie I²t
- 3
- Altitude
- 2000 m
- Tropicalisation/humidité/Exécution
- tous climats
-
- Température
- Température de calibration
- 30 °C
-
- Identification
- Mots clés
- Disjoncteur différentiel
- Bornes décalées
-
Opérateur économique responsable
- Hager -
- 132 Boulevard d’Europe
- 67215 Obernai
- Type de produit :
- - - Disjoncteur différentiel
- Type de connexion :
- À vis
- Type de différentiel :
- Type AC
- Calibre :
- 16A
- Courbe :
- Courbe C
- Polarité :
- 3P+N
- Pouvoir de coupure :
- 10kA - 6kA
- Pouvoir de coupure industriel :
- 6kA
- Pouvoir de coupure résidentiel :
- 4,5kA
- Sensibilité :
- 30mA
- Certification :
- Certifié CE
- Garantie :
- 2 ans
- Type de déclenchement :
- Instantané
- Module :
- 4 modules
- Réseau électrique :
- Triphasé
- Nombre de pôles :
- Tétrapolaire
