407782 Disjoncteur bipolaire 10A - 2P Courbe C - 6/10kA - À vis - Legrand DX3
search
  • 407782 Disjoncteur bipolaire 10A - 2P Courbe C - 6/10kA - À vis - Legrand DX3
* Image(s) non contractuelle(s)
Livraison sous 1 à 2 semaines

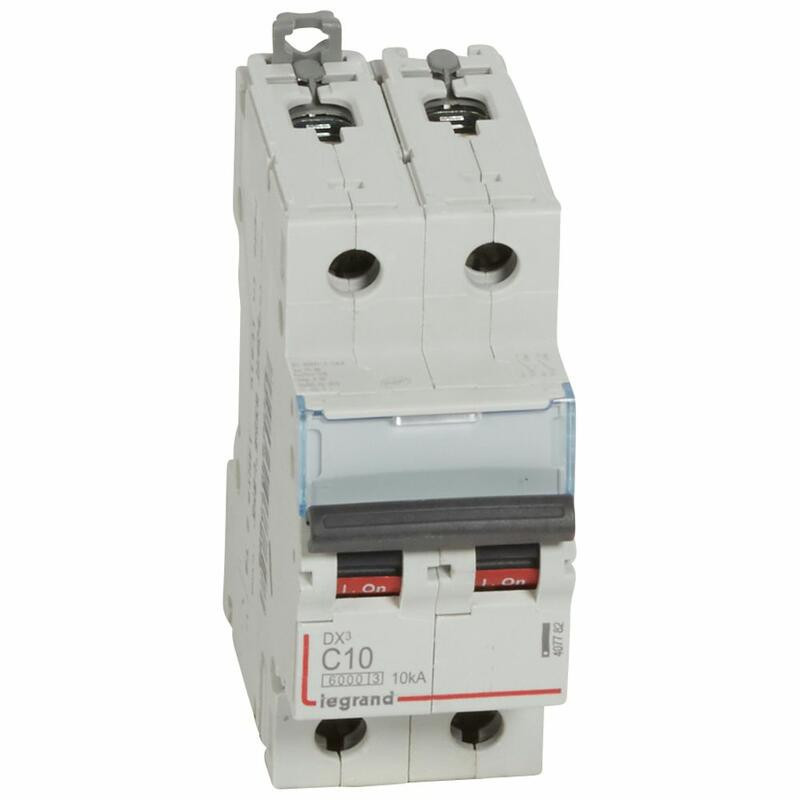

407782 Disjoncteur bipolaire 10A - 2P Courbe C - 6/10kA - À vis - Legrand DX3

Legrand
19,80 € HT
Réf. fabricant : 407782 EAN-13 : 3245064077828 3245064077828 Réf. AE : LEG407782 LEG407782

Disjoncteur Legrand bipolaire avec arrivée haute et départ bas à vis

Ce disjoncteur 2P est fabriqué par Legrand. Il appartient à la gamme DX3.

Dans le respect de la norme EN60947-2, il assure un pouvoir de coupure de 10kA (protection des circuits électriques tertiaires et industriels). Il assure également un pouvoir de coupure de 6kA pour être conforme à la norme EN60868-1 (protection des circuits électriques résidentiels).

Ce disjoncteur est raccordé au circuit via un système de connexion à vis. Il occupe 2 modules de 18mm sur le rail DIN de votre tableau électrique.

Calibré à 10A, le disjoncteur 407782 courbe C doit être installé sur un circuit de tension 380V.

L'essentiel du disjoncteur Legrand 407782

  • Courbe C
  • Pouvoir de coupure en habitation : 6kA
  • Pouvoir de coupure en industrie : 10kA
  • Calibrage : 10A
  • Tension nominale : 380V
Questions et réponses
livraison gratuite

Livraison gratuite à partir de 250€ TTC d’achat et 150€ HT pour les pros


Type de produit :
Disjoncteur bipolaire
Type de connexion :
À vis
Gamme :
DX3
Calibre :
10A
Courbe :
Courbe C
Encombrement (modules de 18mm) :
2 modules
Polarité :
2P
Pouvoir de coupure :
6kA - 10kA
Pouvoir de coupure industriel :
10kA
Pouvoir de coupure résidentiel :
6kA
Tension nominale :
380V
Certification :
Certifié NF
Garantie :
2 ans
Total
19.80 € HT
23.76 € TTC

Profondeur d'encastrement

  • 44 mm

Caractéristique de déclenchement

  • C

Nombre de pôles (total)

  • 2

Nombre de pôles protégés

  • 2

Courant nominal assigné

  • 10 A

Tension assignée

  • 400 V

Tension d'isolation assignée Ui

  • 500 V

Tension assignée de tenue aux chocs (Uimp)

  • 4 kV

Type de tension

  • AC

Pouvoir de coupure assigné Icn selon EN 60898 à 400V

  • 6 kA

Pouvoir de coupure assigné Icu selon IEC 60947-2 à 230V

  • 25 kA

Pouvoir de coupure assigné selon IEC 60947-2 à 400 V

  • 10 kA

Fréquence

  • 50 - 60 Hz

Classe de limitation d'énergie

  • 3

Montage encastré

  • Oui

Conducteur neutre branché simultanément

  • Non

Degré de pollution

  • 2

Dispositifs auxiliaires possibles

  • Oui

Largeur dans les unités de partition

  • 2

Classe de protection (IP)

  • IP20

Température ambiante en fonctionnement

  • -25 - 70 °C

Section de conducteur connectable multifilaire

  • 1.5 - 25 mm²

Section de conducteur connectable monofilaire

  • 1.5 - 35 mm²

Antidéflagration

  • Non

Largeur hors tout

  • 35.4 mm

Hauteur hors tout

  • 94.8 mm

Profondeur/longueur hors tout

  • 77.8 mm

Résistance aux chocs (IK)

  • IK02

Temperature de stockage

  • -40 - 70 °C

Sens de l'alimentation électrique

  • Par le haut ou le bas

Couleur

  • gris

Numéro RAL

  • 7035

Sans halogène

  • Oui

Type de borne

  • borne à vis

Equipé d'un porte étiquette

  • Oui

Mode de pose

  • rail DIN

Type de produit :
Disjoncteur bipolaire
Type de connexion :
À vis
Gamme :
DX3
Calibre :
10A
Courbe :
Courbe C
Encombrement (modules de 18mm) :
2 modules
Polarité :
2P
Pouvoir de coupure :
6kA - 10kA
Pouvoir de coupure industriel :
10kA
Pouvoir de coupure résidentiel :
6kA
Tension nominale :
380V
Certification :
Certifié NF
Garantie :
2 ans
Fiche technique du produit :
