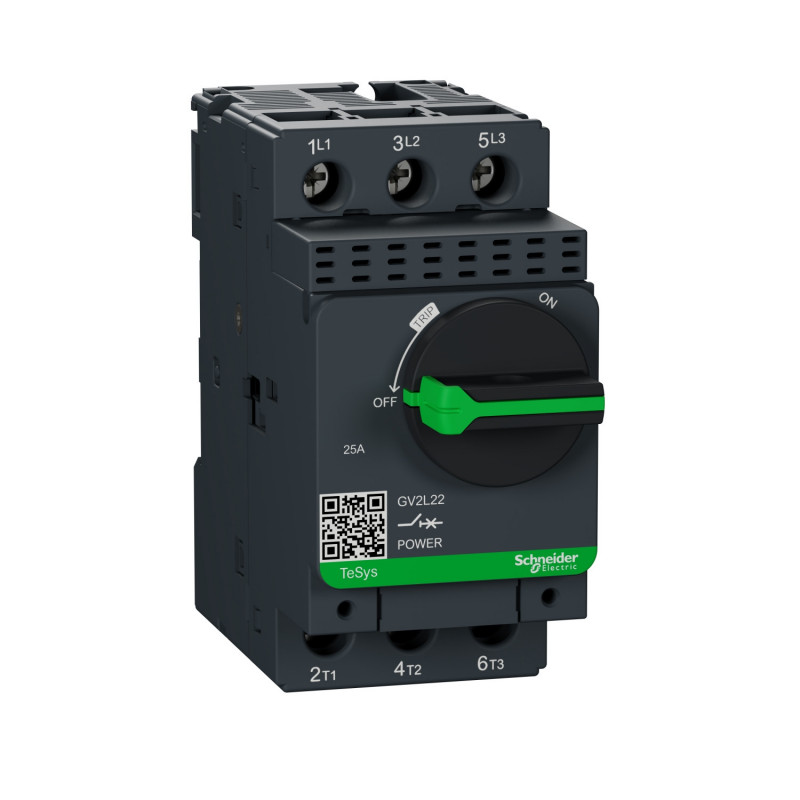

GV2L22 TeSys GV2L - disjoncteur moteur Schneider - 25A - 3P 3d - déclencheur magnétique sans thermique
71,62 € HT
Réf. fabricant : GV2L22
EAN-13 : 3389110213300
Réf. AE : SCHGV2L22
Disjoncteur magnétique GV2L 25A - TeSys Schneider GV2L22
Une gamme phare de chez Schneider Electric, anciennement Télémécanique, la gamme GV2L est reconnue pour sa qualité made in France.
Destinée à la protection de vos moteurs électriques triphasés et monophasés, ce disjoncteur est équipé d'un déclencheur magnétique de calibre 25A.
Ce disjoncteur tripolaire TeSys GV2 possède un système de connexion à vis étrier, il se monte sur rail DIN. Il peut être câblé dans une armoire électrique ou un coffret électrique étanche Schneider GV2MC. La gamme TeSys comporte de nombreux accessoires compatibles avec ce disjoncteur.
Ce disjoncteur magnétique peut protéger un moteur triphasé de 11 kW en 380V.
Les spécificités du disjoncteur moteur GV2L22
- Fabriqué en France
- Déclencheur magnétique (prévoir un thermique)
- Calibre du réglage thermique 25A
- Raccordement à vis étrier
Questions et réponses
livraison gratuite
Livraison gratuite à partir de 250€ TTC d’achat et 150€ HT pour les pros
Caractéristiques principales du Disjoncteur moteur Schneider GV2L22 :
- Gamme : TeSys
- Nom du produit : TeSys GV2
- Type de produit ou équipement : Disjoncteur
- Nom de l'appareil : GV2L
- Application : Moteur
- Description des pôles : 3P
- Type de réseau : CA
- Catégorie d'emploi : Catégorie A se conformer à CEI 60947-2AC-3 se conformer à IEC 60947-4-1
- fréquence réseau : 50/60 Hz se conformer à CEI 60947-2
- Pouvoir de coupure : 4 kA Icu à 690 V CA 50/60 Hz se conformer à CEI 60947-210 kA Icu à 500 V CA 50/60 Hz se conformer à CEI 60947-220 kA Icu à 440 V CA 50/60 Hz se conformer à CEI 60947-250 kA Icu à 400/415 V CA 50/60 Hz se conformer à CEI 60947-250 kA Icu à 230/240 V CA 50/60 Hz se conformer à CEI 60947-2
- [Ics] pouvoir assigné de coupure de service en court-circuit : 100 % à 690 V CA 50/60 Hz se conformer à CEI 60947-2100 % à 230/240 V CA 50/60 Hz se conformer à CEI 60947-275 % à 440 V CA 50/60 Hz se conformer à CEI 60947-275 % à 500 V CA 50/60 Hz se conformer à CEI 60947-250 % à 400/415 V CA 50/60 Hz se conformer à CEI 60947-2
- Type de déclencheur : Magnétique
- Courant de déclenchement magnétique : 327 A
- Complémentaires mode de fixation : Rail DIN symétrique 35 mm: pincéPanneau: vissé (avec 2 x vis M4)
- position de montage : Toutes positions
- Puissance moteur kW : 9 kW à 400/415 V CA 50/60 Hz11 kW à 400/415 V CA 50/60 Hz11 kW à 500 V CA 50/60 Hz15 kW à 500 V CA 50/60 Hz18,5 kW à 690 V CA 50/60 Hz
- Type de commande : Bouton rotatif
- [Ue] tension assignée d'emploi : 690 V CA 50/60 Hz se conformer à CEI 60947-2
- [Ui] tension assignée d'isolement : 690 V CA 50/60 Hz se conformer à CEI 60947-2
- [Uimp] tension assignée de tenue aux chocs : 6 kV se conformer à CEI 60947-2
- puissance dissipée par pôle : 1,8 W
- Endurance mécanique : 100000 cycle
- Durée de vie électrique : 100000 cycle pour AC-3 à 415 V
- Vitesse de commande maximale : 40 cyc/h
- service assigné : Continu se conformer à IEC 60947-4-1
- mode de raccordement : Borniers à vis-étrier 2 câble(s) 1?6 mm² rigideBorniers à vis-étrier 2 câble(s) 1,5?6 mm² souple sans extrémité de câbleBorniers à vis-étrier 2 câble(s) 1?4 mm² souple avec extrémité de câble
- couple de serrage : 1,7 N.m sur borniers à vis-étrier
- robustesse mécanique : Chocs: 30 Gn se conformer à CEI 60068-2-27Vibrations: 5 Gn, 5 à 150 Hz se conformer à CEI 60068-2-6
- Aptitude au sectionnement : Yes conforming to IEC 60947-1
- Hauteur : 89 mm
- Largeur : 45 mm
- Profondeur : 97 mm
- Poids du produit : 0,33 kg
Opérateur économique responsable
- Schneider -
- 35 rue Joseph Monier
- 92500 Rueil-Malmaison
- Type de produit :
- Disjoncteur moteur
- Type de connexion :
- À vis étrier
- Gamme :
- TeSys
- Famille :
- GV2 - GV2L
- Sous famille :
- GV2L
- Calibre :
- 25A
- Compatible moteur triphasé 380/415V :
- 11 kW
- Déclencheur :
- Déclencheur magnétique
- Polarité :
- 3P
- Certification :
- Certifié CE
- Pays de fabrication :
- France
- Garantie :
- 18 mois
