GV2LE22 TeSys GV2LE - disjoncteur moteur Schneider - 25A - 3P 3d - déclencheur magnétique sans thermique
search
Fabriqué en France
  • GV2LE22 TeSys GV2LE - disjoncteur moteur Schneider - 25A - 3P 3d - déclencheur magnétique sans thermique
* Image(s) non contractuelle(s)
Livraison sous 4 à 5 semaines

GV2LE22 TeSys GV2LE - disjoncteur moteur Schneider - 25A - 3P 3d - déclencheur magnétique sans thermique

Schneider
62,00 € HT
Réf. fabricant : GV2LE22 EAN-13 : 3389110517033 3389110517033 Réf. AE : SCHGV2LE22 SCHGV2LE22

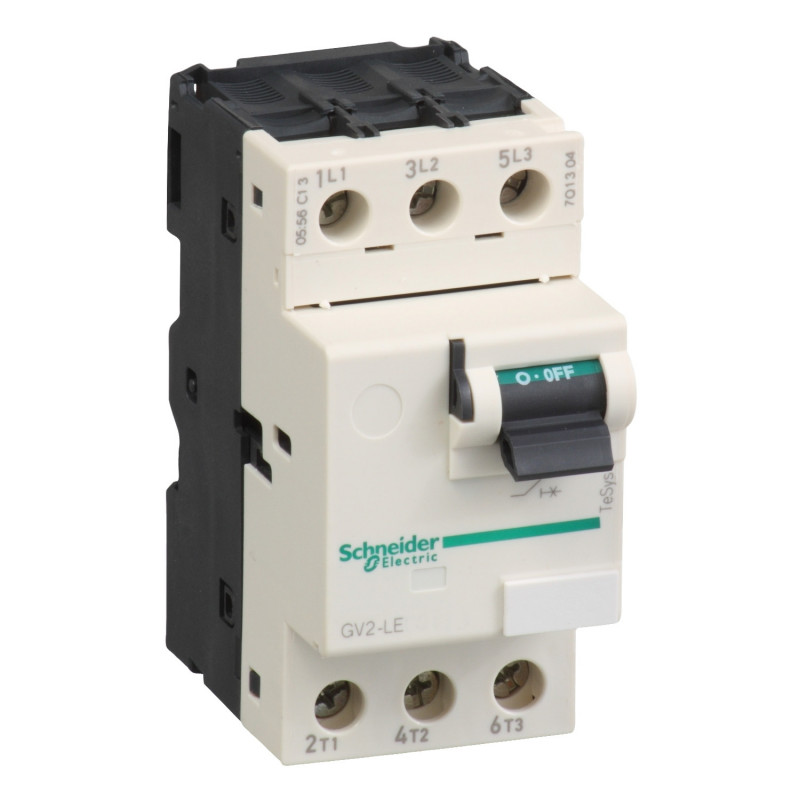

Disjoncteur magnétique GV2LE 25A - TeSys Schneider GV2LE22

Une gamme phare de chez Schneider Electric, anciennement Télémécanique, la gamme GV2LE est reconnue pour sa qualité made in France.

Destinée à la protection de vos moteurs électriques triphasés et monophasés, ce disjoncteur est équipé d'un déclencheur magnétique de calibre 25A.

Ce disjoncteur tripolaire TeSys GV2 possède un système de connexion à vis étrier, il se monte sur rail DIN. Il peut être câblé dans une armoire électrique ou un coffret électrique étanche Schneider GV2MC. La gamme TeSys comporte de nombreux accessoires compatibles avec ce disjoncteur.

Ce disjoncteur magnétique peut protéger un moteur triphasé de 11 kW en 380V.

Les spécificités du disjoncteur moteur GV2LE22

  • Fabriqué en France
  • Déclencheur magnétique (prévoir un thermique)
  • Calibre du réglage thermique 25A
  • Raccordement à vis étrier
Questions et réponses
livraison gratuite

Livraison gratuite à partir de 250€ TTC d’achat et 150€ HT pour les pros

Type de produit :
Disjoncteur moteur
Type de connexion :
À vis étrier
Gamme :
TeSys
Famille :
GV2 - GV2LE
Sous famille :
GV2LE
Calibre :
25A
Compatible moteur triphasé 380/415V :
11 kW
Déclencheur :
Déclencheur magnétique
Polarité :
3P
Certification :
Certifié CE
Pays de fabrication :
France
Garantie :
18 mois
actif_MKP :
1
Total
62.00 € HT
74.40 € TTC

Caractéristiques principales du Disjoncteur moteur Schneider GV2LE22 :

  • Gamme : TeSys
  • Nom du produit : TeSys GV2
  • Type de produit ou équipement : Disjoncteur
  • Nom de l'appareil : GV2LE
  • Application : Moteur
  • Description des pôles : 3P
  • Type de réseau : CA
  • Catégorie d'emploi : Catégorie A se conformer à CEI 60947-2AC-3 se conformer à IEC 60947-4-1
  • fréquence réseau : 50/60 Hz se conformer à CEI 60947-2
  • Pouvoir de coupure : 50 kA Icu à 230/240 V CA 50/60 Hz se conformer à CEI 60947-23 kA Icu à 690 V CA 50/60 Hz se conformer à CEI 60947-215 kA Icu à 400/415 V CA 50/60 Hz se conformer à CEI 60947-26 kA Icu à 440 V CA 50/60 Hz se conformer à CEI 60947-24 kA Icu à 500 V CA 50/60 Hz se conformer à CEI 60947-2
  • [Ics] pouvoir assigné de coupure de service en court-circuit : 100 % à 230/240 V CA 50/60 Hz se conformer à CEI 60947-275 % at 500 V AC 50/60 Hz conforming to IEC 60947-275 % à 690 V CA 50/60 Hz se conformer à CEI 60947-250 % à 440 V CA 50/60 Hz se conformer à CEI 60947-240 % à 400/415 V CA 50/60 Hz se conformer à CEI 60947-2
  • Type de déclencheur : Magnétique
  • Courant de déclenchement magnétique : 327 A
  • Complémentaires mode de fixation : Rail DIN symétrique 35 mm: pincéPanneau: vissé (avec plaque adaptatrice)
  • position de montage : Toutes positions
  • Puissance moteur kW : 9 kW à 400/415 V CA 50/60 Hz11 kW à 400/415 V CA 50/60 Hz11 kW à 500 V CA 50/60 Hz15 kW à 500 V CA 50/60 Hz18,5 kW à 690 V CA 50/60 Hz
  • Type de commande : Par maneton
  • [Ue] tension assignée d'emploi : 690 V CA 50/60 Hz se conformer à CEI 60947-2
  • [Ui] tension assignée d'isolement : 690 V CA 50/60 Hz se conformer à CEI 60947-2
  • [Uimp] tension assignée de tenue aux chocs : 6 kV se conformer à CEI 60947-2
  • puissance dissipée par pôle : 1,8 W
  • Endurance mécanique : 100000 cycle
  • Durée de vie électrique : 100000 cycle pour AC-3 à 415 V
  • Vitesse de commande maximale : 40 cyc/h
  • service assigné : Continu se conformer à IEC 60947-4-1
  • mode de raccordement : Screw clamp terminals 2 cable(s) 1?6 mm² solidScrew clamp terminals 2 cable(s) 1.5?6 mm² flexible without cable endScrew clamp terminals 2 cable(s) 1?4 mm² flexible with cable end
  • couple de serrage : 1,7 N.m sur borniers à vis-étrier
  • robustesse mécanique : Chocs: 30 Gn se conformer à CEI 60068-2-27Vibrations: 5 Gn, 5 à 150 Hz se conformer à CEI 60068-2-6
  • Aptitude au sectionnement : Yes conforming to IEC 60947-1
  • Hauteur : 89 mm
  • Largeur : 45 mm
  • Profondeur : 78,5 mm
  • Poids du produit : 0,33 kg
Type de produit :
Disjoncteur moteur
Type de connexion :
À vis étrier
Gamme :
TeSys
Famille :
GV2 - GV2LE
Sous famille :
GV2LE
Calibre :
25A
Compatible moteur triphasé 380/415V :
11 kW
Déclencheur :
Déclencheur magnétique
Polarité :
3P
Certification :
Certifié CE
Pays de fabrication :
France
Garantie :
18 mois
Fiche technique du produit :
Notice du produit :
Plans du produit :
