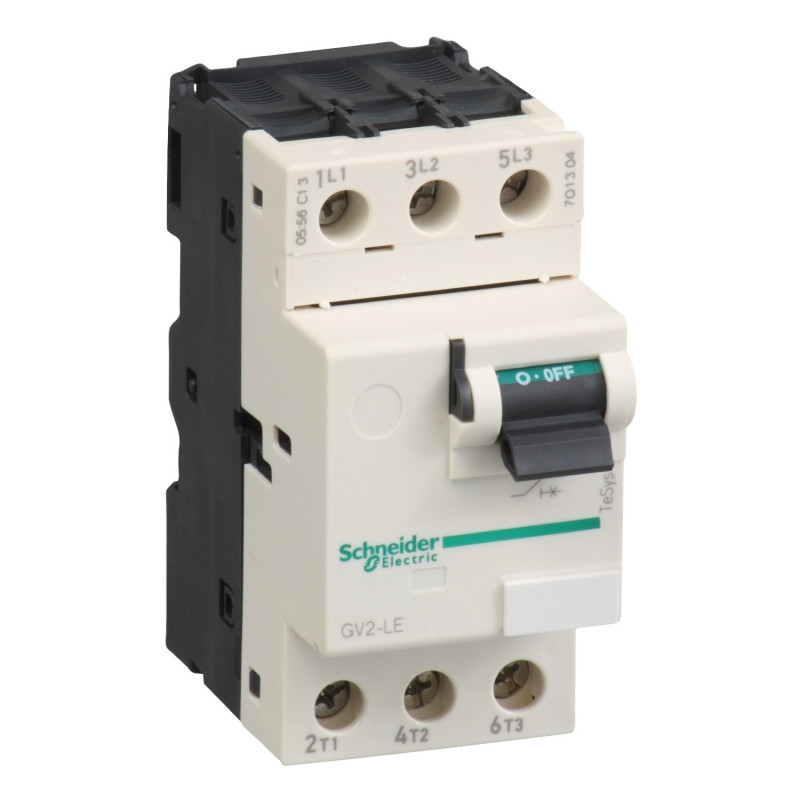

GV2LE32 TeSys GV2LE - disjoncteur moteur Schneider - 32A - 3P 3d - déclencheur magnétique sans thermique
76,00 € HT
Réf. fabricant : GV2LE32
EAN-13 : 3389110733181
Réf. AE : SCHGV2LE32
Disjoncteur magnétique GV2LE 32A - TeSys Schneider GV2LE32
Une gamme phare de chez Schneider Electric, anciennement Télémécanique, la gamme GV2LE est reconnue pour sa qualité made in France.
Destinée à la protection de vos moteurs électriques triphasés et monophasés, ce disjoncteur est équipé d'un déclencheur magnétique de calibre 32A.
Ce disjoncteur tripolaire TeSys GV2 possède un système de connexion à vis étrier, il se monte sur rail DIN. Il peut être câblé dans une armoire électrique ou un coffret électrique étanche Schneider GV2MC. La gamme TeSys comporte de nombreux accessoires compatibles avec ce disjoncteur.
Ce disjoncteur magnétique peut protéger un moteur triphasé de 15kW en 380V.
Les spécificités du disjoncteur moteur GV2LE32
- Fabriqué en France
- Déclencheur magnétique (prévoir un thermique)
- Calibre du réglage thermique 32A
- Raccordement à vis étrier
Questions et réponses
livraison gratuite
Livraison gratuite à partir de 250€ TTC d’achat et 150€ HT pour les pros
Caractéristiques principales du Disjoncteur moteur Schneider GV2LE32 :
- Gamme : TeSys
- Nom du produit : TeSys GV2
- Type de produit ou équipement : Disjoncteur
- Nom de l'appareil : GV2LE
- Application : Moteur
- Description des pôles : 3P
- Type de réseau : CA
- Catégorie d'emploi : Catégorie A se conformer à CEI 60947-2AC-3 se conformer à IEC 60947-4-1
- fréquence réseau : 50/60 Hz se conformer à CEI 60947-2
- Pouvoir de coupure : 50 kA Icu à 230/240 V CA 50/60 Hz se conformer à CEI 60947-23 kA Icu à 690 V CA 50/60 Hz se conformer à CEI 60947-26 kA Icu à 440 V CA 50/60 Hz se conformer à CEI 60947-24 kA Icu à 500 V CA 50/60 Hz se conformer à CEI 60947-210 kA Icu à 400/415 V CA 50/60 Hz se conformer à CEI 60947-2
- [Ics] pouvoir assigné de coupure de service en court-circuit : 100 % à 230/240 V CA 50/60 Hz se conformer à CEI 60947-275 % at 500 V AC 50/60 Hz conforming to IEC 60947-250 % à 400/415 V CA 50/60 Hz se conformer à CEI 60947-275 % à 690 V CA 50/60 Hz se conformer à CEI 60947-250 % à 440 V CA 50/60 Hz se conformer à CEI 60947-2
- Type de déclencheur : Magnétique
- Courant de déclenchement magnétique : 416 A
- Complémentaires mode de fixation : Rail DIN symétrique 35 mm: pincéPanneau: vissé (avec plaque adaptatrice)
- position de montage : Toutes positions
- Puissance moteur kW : 15 kW à 400/415 V CA 50/60 Hz18,5 kW à 500 V CA 50/60 Hz22 kW à 690 V CA 50/60 Hz
- Type de commande : Par maneton
- [Ue] tension assignée d'emploi : 690 V CA 50/60 Hz se conformer à CEI 60947-2
- [Ui] tension assignée d'isolement : 690 V CA 50/60 Hz se conformer à CEI 60947-2
- [Uimp] tension assignée de tenue aux chocs : 6 kV se conformer à CEI 60947-2
- puissance dissipée par pôle : 1,8 W
- Endurance mécanique : 100000 cycle
- Durée de vie électrique : 100000 cycle pour AC-3 à 415 V
- Vitesse de commande maximale : 40 cyc/h
- service assigné : Continu se conformer à IEC 60947-4-1
- mode de raccordement : Screw clamp terminals 2 cable(s) 1?6 mm² solidScrew clamp terminals 2 cable(s) 1.5?6 mm² flexible without cable endScrew clamp terminals 2 cable(s) 1?4 mm² flexible with cable end
- couple de serrage : 1,7 N.m sur borniers à vis-étrier
- robustesse mécanique : Chocs: 30 Gn se conformer à CEI 60068-2-27Vibrations: 5 Gn, 5 à 150 Hz se conformer à CEI 60068-2-6
- Aptitude au sectionnement : Yes conforming to IEC 60947-1
- Hauteur : 89 mm
- Largeur : 45 mm
- Profondeur : 78,5 mm
- Poids du produit : 0,33 kg
- Type de produit :
- Disjoncteur moteur
- Type de connexion :
- À vis étrier
- Gamme :
- TeSys
- Famille :
- GV2 - GV2LE
- Sous famille :
- GV2LE
- Calibre :
- 32A
- Compatible moteur triphasé 380/415V :
- 15 kW
- Déclencheur :
- Déclencheur magnétique
- Polarité :
- 3P
- Certification :
- Certifié CE
- Pays de fabrication :
- France
- Garantie :
- 18 mois
