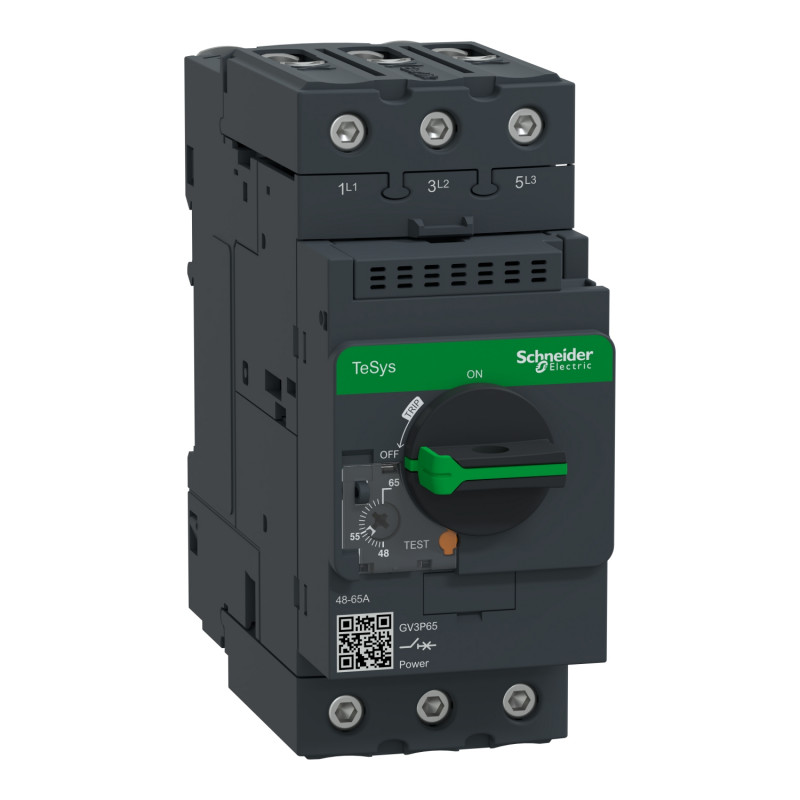

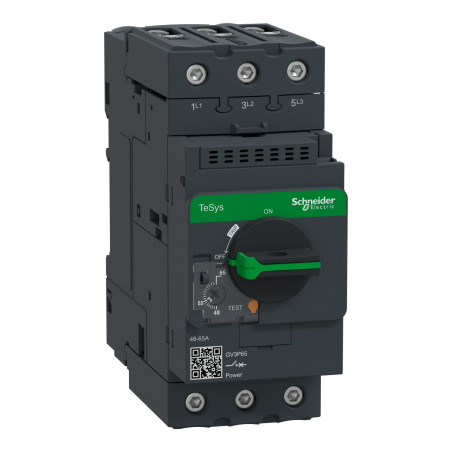

GV3P65  - disjoncteur moteur Schneider GV3P - 48 à 65A - 3P 3d - déclencheur magnéto-thermique
search
  • GV3P65  - disjoncteur moteur Schneider GV3P - 48 à 65A - 3P 3d - déclencheur magnéto-thermique
  • GV3P65  - disjoncteur moteur Schneider GV3P - 48 à 65A - 3P 3d - déclencheur magnéto-thermique
* Image(s) non contractuelle(s)
Livraison sous 4 à 6 semaines

GV3P65 - disjoncteur moteur Schneider GV3P - 48 à 65A - 3P 3d - déclencheur magnéto-thermique

Schneider
116,17 € HT
Réf. fabricant : GV3P65 EAN-13 : 3389119405416 3389119405416 Réf. AE : SCHGV3P65 SCHGV3P65

Disjoncteur magnéto-thermique GV3P 48 à 65A - TeSys Schneider GV3P65

Une gamme phare de chez Schneider Electric, anciennement Télémécanique, la gamme GV3P est reconnue pour sa qualité made in France.

Destinée à la protection de vos moteurs électriques triphasés et monophasés, ce disjoncteur est équipé d'un déclencheur magnéto-thermique réglable de 48 à 65A.

Ce disjoncteur tripolaire TeSys GV3 possède un système de connexion à vis étrier, il se monte sur rail DIN. Il peut être câblé dans une armoire électrique ou un coffret électrique étanche Schneider GV2MC. La gamme TeSys comporte de nombreux accessoires compatibles avec ce disjoncteur.

Ce disjoncteur magnétothermique peut protéger un moteur triphasé de 30 kW en 380V

Les spécificités du disjoncteur moteur GV3P65

  • Fabriqué en France
  • Déclencheur Déclencheur magnéto-thermique
  • Plage du réglage thermique 48 à 65A
  • Raccordement à vis étrier
Questions et réponses
livraison gratuite

Livraison gratuite à partir de 250€ TTC d’achat et 150€ HT pour les pros

Type de produit :
Disjoncteur moteur
Type de connexion :
À vis étrier
Gamme :
TeSys
Famille :
GV3 - GV3P
Sous famille :
GV3P
Calibre :
48 à 65A
Compatible moteur triphasé 380/415V :
30 kW
Déclencheur :
Déclencheur magnéto-thermique
Polarité :
3P
Certification :
Certifié CE
Pays de fabrication :
France
Garantie :
18 mois
Total
116.17 € HT
139.40 € TTC

Caractéristiques principales du Disjoncteur moteur Schneider GV3P65 :

  • Gamme : TeSys
  • Nom du produit : TeSys GV3
  • Type de produit ou équipement : Disjoncteur
  • Nom de l'appareil : GV3P
  • Application : Moteur
  • Type de déclencheur : Thermique-magnétique
  • Complémentaires Description des pôles : 3P
  • Type de réseau : CA
  • Catégorie d'emploi : AC-3 se conformer à IEC 60947-4-1Catégorie A se conformer à CEI 60947-2
  • fréquence réseau : 50/60 Hz se conformer à IEC 60947-4-1
  • mode de fixation : Rail DIN symétrique 35 mm: pincéPanneau: vissé (avec 3 x vis M4)
  • position de montage : Toutes positions
  • Puissance moteur kW : 55 kW à 690 V CA 50/60 Hz45 kW à 500 V CA 50/60 Hz30 kW à 400/415 V CA 50/60 Hz
  • Pouvoir de coupure : 100 kA Icu à 230/240 V CA 50/60 Hz se conformer à CEI 60947-250 kA Icu à 440 V CA 50/60 Hz se conformer à CEI 60947-26 kA Icu at 690 V AC 50/60 Hz conforming to IEC 60947-250 kA Icu à 400/415 V CA 50/60 Hz se conformer à CEI 60947-212 kA Icu à 500 V CA 50/60 Hz se conformer à CEI 60947-2
  • [Ics] pouvoir assigné de coupure de service en court-circuit : 100 % à 230/240 V CA 50/60 Hz se conformer à CEI 60947-2100 % à 440 V CA 50/60 Hz se conformer à CEI 60947-2100 % à 400/415 V CA 50/60 Hz se conformer à CEI 60947-250 % à 500 V CA 50/60 Hz se conformer à CEI 60947-250 % à 690 V CA 50/60 Hz se conformer à CEI 60947-2
  • Type de commande : Bouton rotatif
  • [In] courant assigné d'emploi : 65 A
  • thermal protection adjustment range : 48?65 A
  • Courant de déclenchement magnétique : 910 A
  • [Ue] tension assignée d'emploi : 690 V CA 50/60 Hz se conformer à CEI 60947-2
  • [Ui] tension assignée d'isolement : 690 V CA 50/60 Hz se conformer à CEI 60947-2
  • [Ith] courant thermique conventionnel : 65 A se conformer à IEC 60947-4-1
  • [Uimp] tension assignée de tenue aux chocs : 6 kV se conformer à CEI 60947-2
  • puissance dissipée par pôle : 8 W
  • Endurance mécanique : 50000 cycle
  • Durée de vie électrique : 50000 cycle pour AC-3 à 440 V In
  • Vitesse de commande maximale : 25 cyc/h
  • service assigné : Continu se conformer à IEC 60947-4-1
  • couple de serrage : 5 N.m sur connecteurs à vis BTR EverLink pour câble 25 mm²8 N.m sur connecteurs à vis BTR EverLink pour câble 35 mm²
  • Aptitude au sectionnement : Oui se conformer à CEI 60947-1
  • sensibilité à une perte de phase : Oui se conformer à IEC 60947-4-1
  • Hauteur : 132 mm
  • Largeur : 55 mm
  • Profondeur : 136 mm
  • Poids du produit : 0,96 kg
Type de produit :
Disjoncteur moteur
Type de connexion :
À vis étrier
Gamme :
TeSys
Famille :
GV3 - GV3P
Sous famille :
GV3P
Calibre :
48 à 65A
Compatible moteur triphasé 380/415V :
30 kW
Déclencheur :
Déclencheur magnéto-thermique
Polarité :
3P
Certification :
Certifié CE
Pays de fabrication :
France
Garantie :
18 mois
