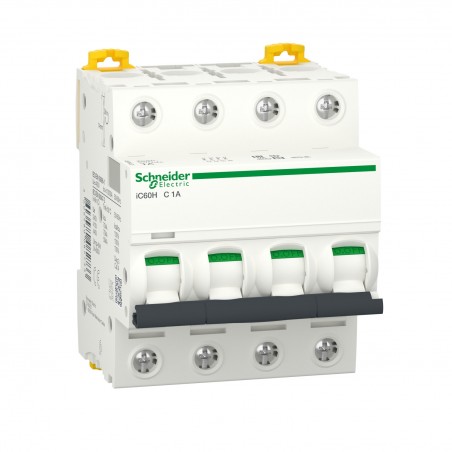

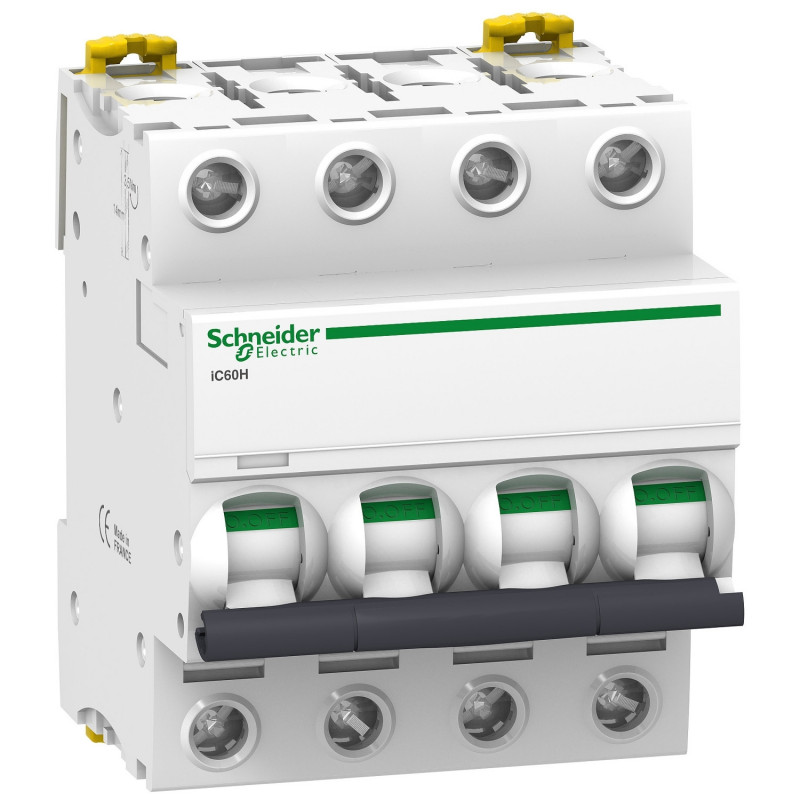

A9F84401 Schneider iC60H disjoncteur tétrapolaire Schneider 1A - 4P - courbe C - 70kA - À vis
43,41 € HT
Réf. fabricant : A9F84401
EAN-13 : 3606480082733
Réf. AE : SCHA9F84401
Disjoncteur 4P 1A courbe C - Schneider A9F84401
Ce disjoncteur tétrapolaire de Calibre 1A est équipé de bornes À vis d'une capacité de 1 à 25mm² en fil rigide et de 1 à 16mm² avec du fil souple avec embouts de câblage.
Le disjoncteur Schneider A9F84401 est compatible avec des peignes électriques au pas de 18mm
Issu de la gamme Acti 9 iC60H de chez Schneider, ce disjoncteur assure un pouvoir de coupure de 70kA selon la norme NF EN60947-2 (industriel et tertiaire) et 10kA selon la norme NF EN60898-1 (habitation).
Le A9F84401 occupe 4 modules de 18mm sur votre tableau électrique.
Ce disjoncteur magnétothermique est fabriqué en France par Schneider et bénéficie d'une certification CE.
Les points clés du disjoncteur A9F84401
- certification CE
- Fabriqué en France
- courbe C
- Bornes À vis
- Fonctionne sur 380V tétrapolaire
- Calibrage 1A
Questions et réponses
livraison gratuite
Livraison gratuite à partir de 250€ TTC d’achat et 150€ HT pour les pros
Caractéristiques principales du Disjoncteur triphasé et Disjoncteur triphasé + neutre et Disjoncteur tétrapolaire Schneider de référence A9F84401 :
- Application : Distribution
- Gamme : Acti 9
- Nom du produit : Acti 9 iC60
- Type de produit ou équipement : Disjoncteur miniature
- Nom de l'appareil : IC60H
- Description des pôles : 4P
- Nombre de pôles protégés : 4
- In courant assigné d'emploi : 1 A
- Type de réseau : CCCA
- Type de déclencheur : Thermique-magnétique
- Courbe de déclenchement : C
- Pouvoir de coupure : 10000 A Icn at 400 V AC 50/60 Hz conforming to EN/IEC 60898-115 kA Icu à <= 250 V CC se conformer à EN/CEI 60947-270 kA Icu à 12...60 V CA 50/60 Hz se conformer à EN/CEI 60947-270 kA Icu à 220...240 V CA 50/60 Hz se conformer à EN/CEI 60947-270 kA Icu à 100?133 V CA 50/60 Hz se conformer à EN/CEI 60947-270 kA Icu à 380...415 V CA 50/60 Hz se conformer à EN/CEI 60947-270 kA Icu à 440 V CA 50/60 Hz se conformer à EN/CEI 60947-2
- Catégorie d'emploi : Category A conforming to EN 60947-2Catégorie A se conformer à CEI 60947-2
- Aptitude au sectionnement : Yes conforming to EN 60898-1Yes conforming to EN 60947-2Yes conforming to IEC 60898-1Oui se conformer à CEI 60947-2
- Normes : CEI 60947-2IEC 60898-1EN 60947-2EN 60898-1
- Complémentaires Fréquence du réseau : 50/60 Hz
- Déclenchement magnétique : 8 x In +/- 20 %
- [Ics] pouvoir assigné de coupure de service en court-circuit : 70 kA 100 % se conformer à EN 60947-2 - 220...240 V CA 50/60 Hz70 kA 100 % se conformer à CEI 60947-2 - 220...240 V CA 50/60 Hz70 kA 100 % se conformer à EN 60947-2 - 380...415 V CA 50/60 Hz70 kA 100 % se conformer à CEI 60947-2 - 380...415 V CA 50/60 Hz7500 A 75 % conforming to EN 60898-1 - 400 V AC 50/60 Hz7500 A 75 % conforming to IEC 60898-1 - 400 V AC 50/60 Hz70 kA 100 % se conformer à CEI 60947-2 - 12?133 V CA 50/60 Hz70 kA 100 % se conformer à EN 60947-2 - 12?133 V CA 50/60 Hz50 kA 100 % se conformer à EN 60947-2 - 440 V CA 50/60 Hz50 kA 100 % se conformer à CEI 60947-2 - 440 V CA 50/60 Hz15 kA 100 % se conformer à CEI 60947-2 - 180?250 V CC15 kA 100 % se conformer à EN 60947-2 - 180?250 V CC
- Classe de limitation : 3 conforming to EN 60898-13 conforming to IEC 60898-1
- [Ui] tension d'isolement : 500 V AC 50/60 Hz conforming to EN 60947-2500 V CA 50/60 Hz se conformer à CEI 60947-2
- [Uimp] tension assignée de tenue aux chocs : 6 kV conforming to EN 60947-26 kV se conformer à CEI 60947-2
- Coupure pleinement apparente : Oui
- Type de commande : Par maneton
- Indication de tension : Signalisation de déclenchement
- Mode d'installation : Fixe
- Support de montage : Rail DIN
- Compatibilité des répartiteur, peigne, jeu de barres : Haut ou bas: oui
- Pas de 9 mm : 8
- Hauteur : 85 mm
- Largeur : 72 mm
- Profondeur : 78,5 mm
- Poids du produit : 0,5 kg
- Couleur : Blanc
- Endurance mécanique : 20000 cycle
- Endurance électrique : 10000 cycle
- Type de raccordement : Single terminal (top or bottom) 1?25 mm² rigidSingle terminal (top or bottom) 1?16 mm² flexible
- Longueur de dénudage des fils : 14 mm pour haut ou bas connexion
- couple de serrage : 2 N.m top or bottom
- Protection différentielle : Bloc séparé
Opérateur économique responsable
- Schneider -
- 35 rue Joseph Monier
- 92500 Rueil-Malmaison
- Type de produit :
- Disjoncteur triphasé - Disjoncteur triphasé + neutre - Disjoncteur tétrapolaire
- Type de connexion :
- À vis
- Gamme :
- Acti9
- Famille :
- iC60H
- Sous famille :
- iC60H
- Calibre :
- 1A
- Capacité des bornes de raccordement (fil rigide) :
- 1 à 25mm²
- Capacité des bornes de raccordement (fil souple) :
- 1 à 16mm²
- Courbe :
- Courbe C
- Encombrement :
- 4 modules
- Polarité :
- 4P
- Pouvoir de coupure :
- 70kA
- Pouvoir de coupure industriel :
- 70kA
- Pouvoir de coupure résidentiel :
- 10kA
- Tension nominale :
- 380V
- Certification :
- Certifié CE
- Pays de fabrication :
- France
- Garantie :
- 18 mois
