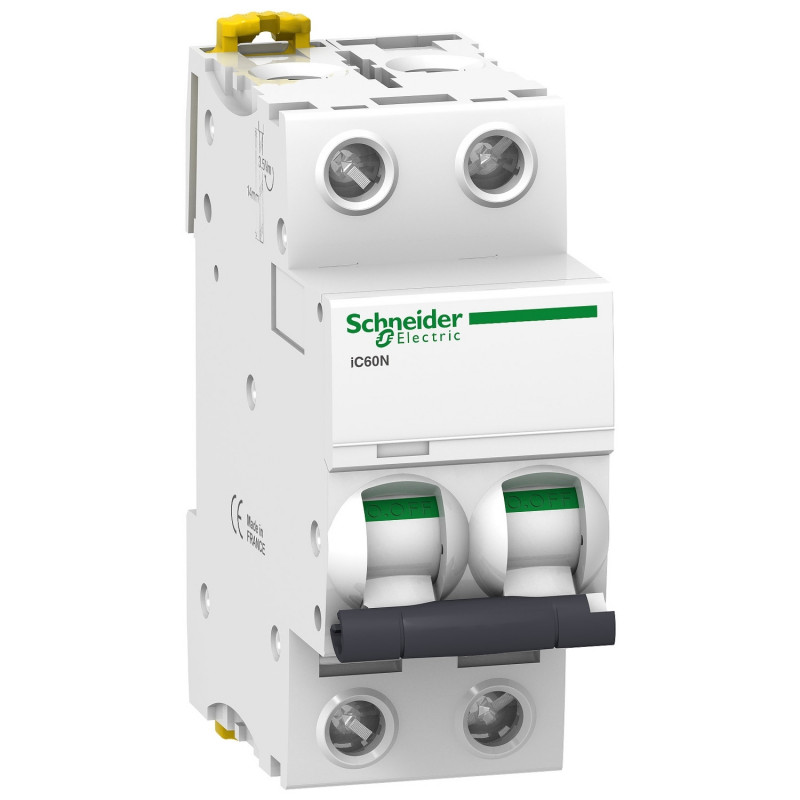

A9F75204 Schneider iC60N disjoncteur bipolaire Schneider 4A - 2P - courbe D - 50kA - À vis
search
  • A9F75204 Schneider iC60N disjoncteur bipolaire Schneider 4A - 2P - courbe D - 50kA - À vis
* Image(s) non contractuelle(s)
EN STOCK Livraison 24/48h

A9F75204 - Disjoncteur courbe D bipolaire 4A - 2P - 50kA - À vis - Schneider Electric Acti9 iC60N

Schneider
25,81 € HT
Réf. fabricant : A9F75204 EAN-13 : 3606480080531 3606480080531 Réf. AE : SCHA9F75204 SCHA9F75204

Disjoncteur 2P 4A courbe D - Schneider A9F75204

Ce disjoncteur bipolaire de Calibre 4A est équipé de bornes À vis d'une capacité de 1 à 25mm² en fil rigide et de 1 à 16mm² avec du fil souple avec embouts de câblage.

Le disjoncteur Schneider A9F75204 est compatible avec des peignes électriques au pas de 18mm

Issu de la gamme Acti 9 iC60N de chez Schneider, ce disjoncteur assure un pouvoir de coupure de 50kA selon la norme NF EN60947-2 (industriel et tertiaire) et 6kA selon la norme NF EN60898-1 (habitation).

Le A9F75204 occupe 2 modules de 18mm sur votre tableau électrique.

Ce disjoncteur magnétothermique est fabriqué en France par Schneider et bénéficie d'une certification CE.

Les points clés du disjoncteur A9F75204

  • certification CE
  • Fabriqué en France
  • courbe D
  • Bornes À vis
  • Fonctionne sur 220V bipolaire
  • Calibrage 4A
Questions et réponses
livraison gratuite

Livraison gratuite à partir de 250€ TTC d’achat et 150€ HT pour les pros

Type de produit :
Disjoncteur bipolaire
Type de connexion :
À vis
Gamme :
Acti9
Famille :
iC60
Sous famille :
iC60N
Calibre :
4A
Capacité des bornes de raccordement (fil rigide) :
1 à 25mm²
Capacité des bornes de raccordement (fil souple) :
1 à 16mm²
Courbe :
Courbe D
Encombrement (modules de 18mm) :
2 modules
Polarité :
2P
Pouvoir de coupure :
6kA - 50kA
Pouvoir de coupure industriel :
50kA
Pouvoir de coupure résidentiel :
6kA
Tension nominale :
220V
Certification :
Certifié CE
Pays de fabrication :
France
Garantie :
18 mois
prix TTC_MKP :
34,067
actif_MKP :
1
Coefficient_MKP :
1,1
Total
25.81 € HT
30.97 € TTC

Caractéristiques principales du Disjoncteur bipolaire Schneider de référence A9F75204 :



  • Application : Distribution
  • Gamme : Acti 9
  • Nom du produit : Acti 9 iC60
  • Type de produit ou équipement : Disjoncteur miniature
  • Nom de l'appareil : IC60N
  • Description des pôles : 2P
  • Nombre de pôles protégés : 2
  • In courant assigné d'emploi : 4 A
  • Type de réseau : CACC
  • Type de déclencheur : Thermique-magnétique
  • Courbe de déclenchement : D
  • Pouvoir de coupure : 6000 A Icn à 400 V CA 50/60 Hz se conformer à EN/CEI 60898-150 kA Icu à 12...60 V CA 50/60 Hz se conformer à EN/CEI 60947-250 kA Icu à 220...240 V CA 50/60 Hz se conformer à EN/CEI 60947-250 kA Icu à 100?133 V CA 50/60 Hz se conformer à EN/CEI 60947-250 kA Icu à 380...415 V CA 50/60 Hz se conformer à EN/CEI 60947-225 kA Icu à 440 V CA 50/60 Hz se conformer à EN/CEI 60947-210 kA Icu à <= 125 V CC se conformer à EN/CEI 60947-2
  • Catégorie d'emploi : Category A conforming to EN 60947-2Catégorie A se conformer à CEI 60947-2
  • Aptitude au sectionnement : Yes conforming to EN 60898-1Yes conforming to EN 60947-2Yes conforming to IEC 60898-1Oui se conformer à CEI 60947-2
  • Normes : IEC 60898-1EN 60898-1CEI 60947-2EN 60947-2
  • Complémentaires Fréquence du réseau : 50/60 Hz
  • Déclenchement magnétique : 12 x In +/- 20 %
  • [Ics] pouvoir assigné de coupure de service en court-circuit : 50 kA 100 % se conformer à EN 60947-2 - 220...240 V CA 50/60 Hz50 kA 100 % se conformer à CEI 60947-2 - 220...240 V CA 50/60 Hz50 kA 100 % se conformer à EN 60947-2 - 380...415 V CA 50/60 Hz25 kA 100 % se conformer à EN 60947-2 - 440 V CA 50/60 Hz50 kA 100 % se conformer à CEI 60947-2 - 380...415 V CA 50/60 Hz25 kA 100 % se conformer à CEI 60947-2 - 440 V CA 50/60 Hz50 kA 100 % se conformer à CEI 60947-2 - 12?133 V CA 50/60 Hz50 kA 100 % se conformer à EN 60947-2 - 12?133 V CA 50/60 Hz6000 A 100 % se conformer à EN 60898-1 - 400 V CA 50/60 Hz6000 A 100 % se conformer à IEC 60898-1 - 400 V CA 50/60 Hz10 kA 100 % se conformer à CEI 60947-2 - 72?125 V CC10 kA 100 % se conformer à EN 60947-2 - 72?125 V CC
  • [Ui] tension d'isolement : 500 V AC 50/60 Hz conforming to EN 60947-2500 V AC 50/60 Hz conforming to IEC 60947-2
  • [Uimp] tension assignée de tenue aux chocs : 6 kV conforming to EN 60947-26 kV conforming to IEC 60947-2
  • Coupure pleinement apparente : Oui
  • Type de commande : Par maneton
  • Indication de tension : Signalisation de déclenchement
  • Mode d'installation : Fixe
  • Support de montage : Rail DIN
  • Compatibilité des répartiteur, peigne, jeu de barres : Top or bottom: YES
  • Pas de 9 mm : 4
  • Hauteur : 85 mm
  • Largeur : 36 mm
  • Profondeur : 78,5 mm
  • Poids du produit : 0,25 kg
  • Couleur : White
  • Endurance mécanique : 20000 cycle
  • Endurance électrique : 10000 cycles
  • Type de raccordement : Single terminal (top or bottom) 1?25 mm² rigidSingle terminal (top or bottom) 1?16 mm² flexible
  • Longueur de dénudage des fils : 14 mm for top or bottom connection
  • couple de serrage : 2 N.m top or bottom
  • Protection différentielle : Bloc séparé
Type de produit :
Disjoncteur bipolaire
Type de connexion :
À vis
Gamme :
Acti9
Famille :
iC60
Sous famille :
iC60N
Calibre :
4A
Capacité des bornes de raccordement (fil rigide) :
1 à 25mm²
Capacité des bornes de raccordement (fil souple) :
1 à 16mm²
Courbe :
Courbe D
Encombrement (modules de 18mm) :
2 modules
Polarité :
2P
Pouvoir de coupure :
6kA - 50kA
Pouvoir de coupure industriel :
50kA
Pouvoir de coupure résidentiel :
6kA
Tension nominale :
220V
Certification :
Certifié CE
Pays de fabrication :
France
Garantie :
18 mois
Fiche technique du produit :
Notice du produit :
Plans du produit :
