A9F75310 Schneider iC60N disjoncteur triphasé Schneider 10A - 3P - courbe D - 10kA - À vis
search
  • A9F75310 Schneider iC60N disjoncteur triphasé Schneider 10A - 3P - courbe D - 10kA - À vis
* Image(s) non contractuelle(s)
Livraison sous 1 à 3 semaines

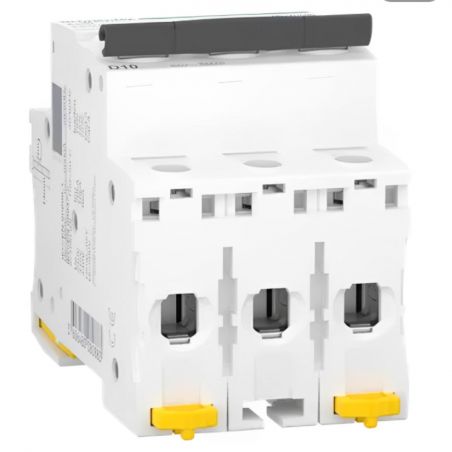

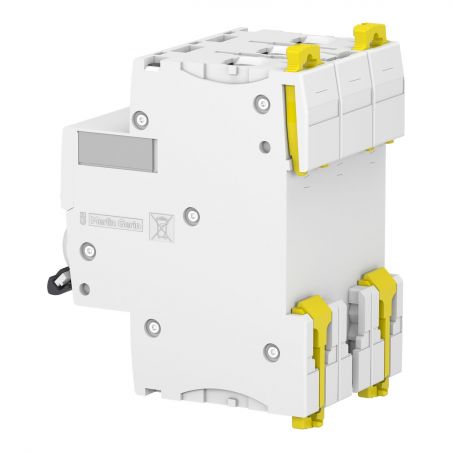

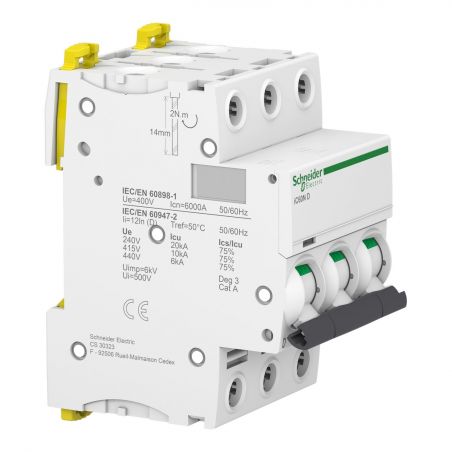

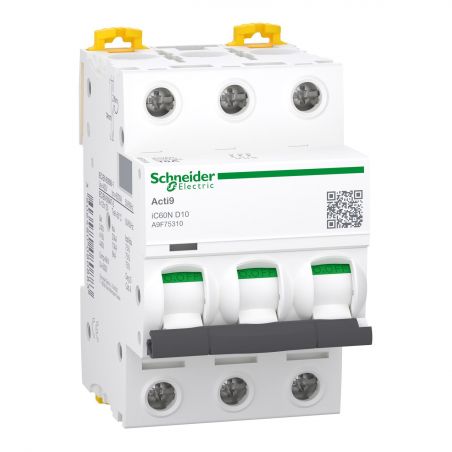

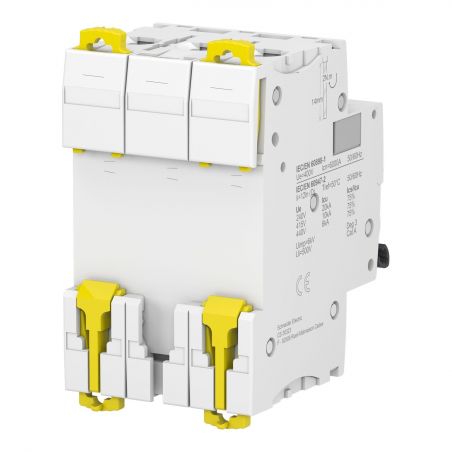

A9F75310 - Disjoncteur courbe D triphasé 10A - 3P - 10kA - À vis - Schneider Electric Acti9 iC60N

Schneider
26,67 € HT
Réf. fabricant : A9F75310 EAN-13 : 3606480080883 3606480080883 Réf. AE : SCHA9F75310 SCHA9F75310

Disjoncteur 3P 10A courbe D - Schneider A9F75310

Ce disjoncteur triphasé de Calibre 10A est équipé de bornes À vis d'une capacité de 1 à 25mm² en fil rigide et de 1 à 16mm² avec du fil souple avec embouts de câblage.

Le disjoncteur Schneider A9F75310 est compatible avec des peignes électriques au pas de 18mm

Issu de la gamme Acti 9 iC60N de chez Schneider, ce disjoncteur assure un pouvoir de coupure de 10kA selon la norme NF EN60947-2 (industriel et tertiaire) et 6kA selon la norme NF EN60898-1 (habitation).

Le A9F75310 occupe 3 modules de 18mm sur votre tableau électrique.

Ce disjoncteur magnétothermique est fabriqué en France par Schneider et bénéficie d'une certification CE.

Les points clés du disjoncteur A9F75310

  • certification CE
  • Fabriqué en France
  • courbe D
  • Bornes À vis
  • Fonctionne sur 380V triphasé
  • Calibrage 10A
Questions et réponses
livraison gratuite

Livraison gratuite à partir de 250€ TTC d’achat et 150€ HT pour les pros

Type de produit :
Disjoncteur tripolaire - Disjoncteur triphasé
Type de connexion :
À vis
Gamme :
Acti9
Famille :
iC60
Sous famille :
iC60N
Calibre :
10A
Capacité des bornes de raccordement (fil rigide) :
1 à 25mm²
Capacité des bornes de raccordement (fil souple) :
1 à 16mm²
Courbe :
Courbe D
Encombrement (modules de 18mm) :
3 modules
Polarité :
3P
Pouvoir de coupure :
6kA - 10kA
Pouvoir de coupure industriel :
10kA
Pouvoir de coupure résidentiel :
6kA
Tension nominale :
380V
Certification :
Certifié CE
Pays de fabrication :
France
Garantie :
18 mois
prix TTC_MKP :
35,2
actif_MKP :
1
Coefficient_MKP :
1,1
Total
26.67 € HT
32.00 € TTC

Caractéristiques principales du Disjoncteur triphasé et Disjoncteur tripolaire Schneider de référence A9F75310 :

  • Application : Distribution
  • Gamme : Acti 9
  • Nom du produit : Acti 9 iC60
  • Type de produit ou équipement : Disjoncteur miniature
  • Nom de l'appareil : IC60N
  • Description des pôles : 3P
  • Nombre de pôles protégés : 3
  • In courant assigné d'emploi : 10 A
  • Type de réseau : CCCA
  • Type de déclencheur : Thermique-magnétique
  • Courbe de déclenchement : D
  • Pouvoir de coupure : 6000 A Icn at 400 V AC 50/60 Hz conforming to EN/IEC 60898-136 kA Icu à 12...60 V CA 50/60 Hz se conformer à EN/CEI 60947-210 kA Icu à 380...415 V CA 50/60 Hz se conformer à EN/CEI 60947-220 kA Icu à 220...240 V CA 50/60 Hz se conformer à EN/CEI 60947-26 kA Icu à 440 V CA 50/60 Hz se conformer à EN/CEI 60947-236 kA Icu à 100?133 V CA 50/60 Hz se conformer à EN/CEI 60947-210 kA Icu à <= 180 V CC se conformer à EN/CEI 60947-2
  • Catégorie d'emploi : Catégorie A se conformer à EN 60947-2Catégorie A se conformer à CEI 60947-2
  • Aptitude au sectionnement : Oui se conformer à EN 60898-1Oui se conformer à EN 60947-2Oui se conformer à IEC 60898-1Yes conforming to IEC 60947-2
  • Normes : EN 60898-1CEI 60947-2IEC 60898-1EN 60947-2
  • Complémentaires Fréquence du réseau : 50/60 Hz
  • Déclenchement magnétique : 12 x In +/- 20 %
  • [Ics] pouvoir assigné de coupure de service en court-circuit : 15 kA 75 % se conformer à EN 60947-2 - 220...240 V CA 50/60 Hz7,5 kA 75 % se conformer à EN 60947-2 - 380...415 V CA 50/60 Hz4,5 kA 75 % se conformer à EN 60947-2 - 440 V CA 50/60 Hz15 kA 75 % se conformer à CEI 60947-2 - 220...240 V CA 50/60 Hz7,5 kA 75 % se conformer à CEI 60947-2 - 380...415 V CA 50/60 Hz4,5 kA 75 % se conformer à CEI 60947-2 - 440 V CA 50/60 Hz27 kA 75 % se conformer à CEI 60947-2 - 12?133 V CA 50/60 Hz27 kA 75 % se conformer à EN 60947-2 - 12?133 V CA 50/60 Hz6000 A 100 % se conformer à EN 60898-1 - 400 V CA 50/60 Hz6000 A 100 % se conformer à IEC 60898-1 - 400 V CA 50/60 Hz10 kA 100 % se conformer à CEI 60947-2 - 125?180 V CC10 kA 100 % se conformer à EN 60947-2 - 125?180 V CC
  • [Ui] tension d'isolement : 500 V CA 50/60 Hz se conformer à EN 60947-2500 V CA 50/60 Hz se conformer à CEI 60947-2
  • [Uimp] tension assignée de tenue aux chocs : 6 kV se conformer à EN 60947-26 kV se conformer à CEI 60947-2
  • Coupure pleinement apparente : Oui
  • Type de commande : Par maneton
  • Indication de tension : Signalisation de déclenchement
  • Mode d'installation : Fixe
  • Support de montage : Rail DIN
  • Compatibilité des répartiteur, peigne, jeu de barres : Haut ou bas: oui
  • Pas de 9 mm : 6
  • Hauteur : 85 mm
  • Largeur : 54 mm
  • Profondeur : 78,5 mm
  • Poids du produit : 0,375 kg
  • Couleur : White
  • Endurance mécanique : 20000 cycle
  • Endurance électrique : 10000 cycle
  • Type de raccordement : Terminal simple (haut ou bas) 1?25 mm² rigideTerminal simple (haut ou bas) 1?16 mm² souple
  • Longueur de dénudage des fils : 14 mm pour haut ou bas connexion
  • couple de serrage : 2 N.m haut ou bas
  • Protection différentielle : Bloc séparé
Type de produit :
Disjoncteur tripolaire - Disjoncteur triphasé
Type de connexion :
À vis
Gamme :
Acti9
Famille :
iC60
Sous famille :
iC60N
Calibre :
10A
Capacité des bornes de raccordement (fil rigide) :
1 à 25mm²
Capacité des bornes de raccordement (fil souple) :
1 à 16mm²
Courbe :
Courbe D
Encombrement (modules de 18mm) :
3 modules
Polarité :
3P
Pouvoir de coupure :
6kA - 10kA
Pouvoir de coupure industriel :
10kA
Pouvoir de coupure résidentiel :
6kA
Tension nominale :
380V
Certification :
Certifié CE
Pays de fabrication :
France
Garantie :
18 mois
