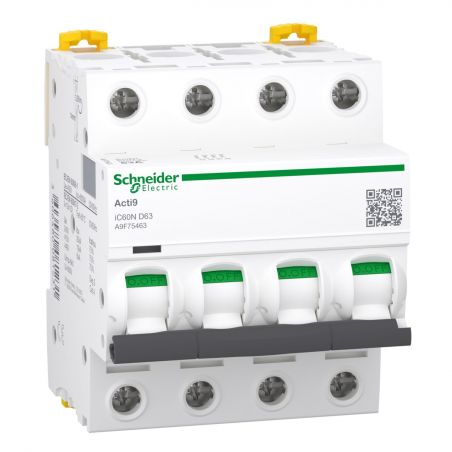

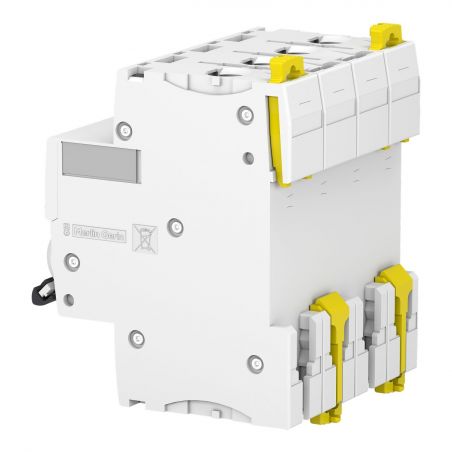

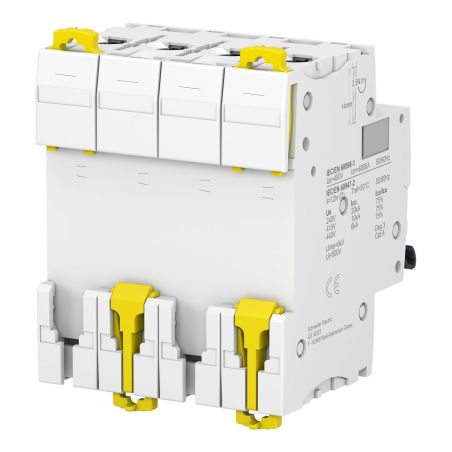

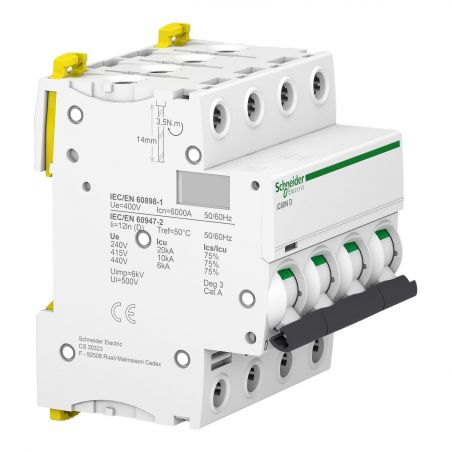

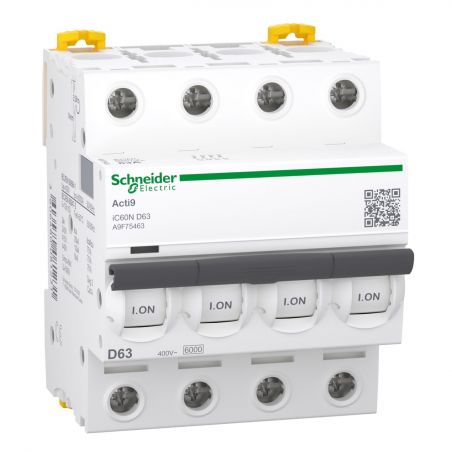

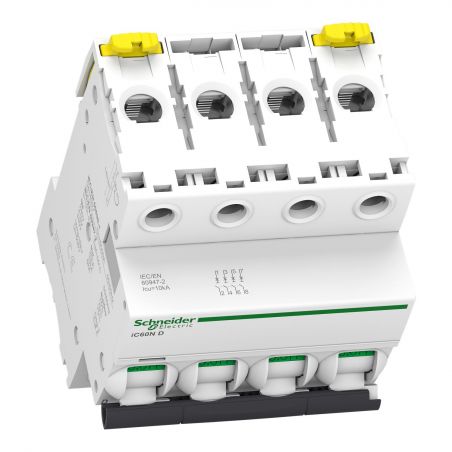

A9F75463 - Disjoncteur courbe D tétrapolaire 63A - 4P - 10kA - À vis - Schneider Electric Acti9 iC60N

* Image(s) non contractuelle(s)

EN STOCK Livraison 24/48h

A9F75463 - Disjoncteur courbe D tétrapolaire 63A - 4P - 10kA - À vis - Schneider Electric Acti9 iC60N

68,40 € HT

Réf. fabricant : A9F75463 EAN-13 : 3606480081231 Réf. AE : SCHA9F75463

Disjoncteur 4P 63A courbe D - Schneider A9F75463

Ce disjoncteur tétrapolaire de Calibre 63A est équipé de bornes À vis d'une capacité de 1 à 35mm² en fil rigide et de 1 à 25mm² avec du fil souple avec embouts de câblage.

Le disjoncteur Schneider A9F75463 est compatible avec des peignes électriques au pas de 18mm

Issu de la gamme Acti 9 iC60N de chez Schneider, ce disjoncteur assure un pouvoir de coupure de 10kA selon la norme NF EN60947-2 (industriel et tertiaire) et 6kA selon la norme NF EN60898-1 (habitation).

Le A9F75463 occupe 4 modules de 18mm sur votre tableau électrique.

Ce disjoncteur magnétothermique est fabriqué en France par Schneider et bénéficie d'une certification CE.

Les points clés du disjoncteur A9F75463

certification CE
Fabriqué en France
courbe D
Bornes À vis
Fonctionne sur 380V tétrapolaire
Calibrage 63A

Questions et réponses

livraison gratuite

Livraison gratuite à partir de 250€ TTC d’achat et 150€ HT pour les pros

Type de produit :: Disjoncteur triphasé - Disjoncteur triphasé + neutre - Disjoncteur tétrapolaire
Type de connexion :: À vis
Gamme :: Acti9
Famille :: iC60N
Sous famille :: iC60N
Calibre :: 63A
Capacité des bornes de raccordement (fil rigide) :: 1 à 35mm²
Capacité des bornes de raccordement (fil souple) :: 1 à 25mm²
Courbe :: Courbe D
Encombrement :: 4 modules
Polarité :: 4P
Pouvoir de coupure :: 10kA
Pouvoir de coupure industriel :: 10kA
Pouvoir de coupure résidentiel :: 6kA
Tension nominale :: 380V
Certification :: Certifié CE
Pays de fabrication :: France
Garantie :: 18 mois
prix TTC_MKP :: 102,355
actif_MKP :: 1
Coefficient_MKP :: 1,1
Bestseller :: 1
Merchant center :: M
Fiche technique :: https://www.se.com//fr/fr/product/download-pdf/A9F75463
PriceObservatory :: 1
Date disponibilité :: 2026-06-29T00:00+0100
Actif AMA-LER-CDI :: 1
Actif Manomano :: 1
Actif Ebay :: 1
Actif Castorama :: 1

Total

68.40 € HT

82.08 € TTC

Unités		Prix par unité
1 - 5		68.40 €
6 - 11		64.98 €
12+		61.56 €

Créez votre compte PRO et profitez d’avantages exclusifs

Demander un devis pour de plus grandes quantités

Caractéristiques principales du Disjoncteur triphasé et Disjoncteur triphasé + neutre et Disjoncteur tétrapolaire Schneider de référence A9F75463 :

Application : Distribution

Gamme : Acti 9

Nom du produit : Acti 9 iC60

Type de produit ou équipement : Disjoncteur miniature

Nom de l'appareil : IC60N

Description des pôles : 4P

Nombre de pôles protégés : 4

In courant assigné d'emploi : 63 A

Type de réseau : CCCA

Type de déclencheur : Thermique-magnétique

Courbe de déclenchement : D

Pouvoir de coupure : 6000 A Icn à 400 V CA 50/60 Hz se conformer à EN/CEI 60898-136 kA Icu at 12...60 V AC 50/60 Hz conforming to EN/IEC 60947-210 kA Icu at 380...415 V AC 50/60 Hz conforming to EN/IEC 60947-220 kA Icu at 220...240 V AC 50/60 Hz conforming to EN/IEC 60947-26 kA Icu at 440 V AC 50/60 Hz conforming to EN/IEC 60947-236 kA Icu à 100?133 V CA 50/60 Hz se conformer à EN/CEI 60947-210 kA Icu à <= 250 V CC se conformer à EN/CEI 60947-2

Catégorie d'emploi : Category A conforming to EN 60947-2Catégorie A se conformer à CEI 60947-2

Aptitude au sectionnement : Yes conforming to EN 60898-1Yes conforming to EN 60947-2Yes conforming to IEC 60898-1Yes conforming to IEC 60947-2

Normes : IEC 60898-1CEI 60947-2EN 60947-2EN 60898-1

Complémentaires Fréquence du réseau : 50/60 Hz

Déclenchement magnétique : 12 x In +/- 20 %

[Ics] pouvoir assigné de coupure de service en court-circuit : 15 kA 75 % se conformer à EN 60947-2 - 220...240 V CA 50/60 Hz7,5 kA 75 % se conformer à EN 60947-2 - 380...415 V CA 50/60 Hz4,5 kA 75 % se conformer à EN 60947-2 - 440 V CA 50/60 Hz15 kA 75 % se conformer à CEI 60947-2 - 220...240 V CA 50/60 Hz7,5 kA 75 % se conformer à CEI 60947-2 - 380...415 V CA 50/60 Hz4,5 kA 75 % se conformer à CEI 60947-2 - 440 V CA 50/60 Hz27 kA 75 % se conformer à CEI 60947-2 - 12?133 V CA 50/60 Hz27 kA 75 % se conformer à EN 60947-2 - 12?133 V CA 50/60 Hz6000 A 100 % se conformer à EN 60898-1 - 400 V CA 50/60 Hz6000 A 100 % se conformer à IEC 60898-1 - 400 V CA 50/60 Hz10 kA 100 % se conformer à CEI 60947-2 - 180?250 V CC10 kA 100 % se conformer à EN 60947-2 - 180?250 V CC

[Ui] tension d'isolement : 500 V AC 50/60 Hz conforming to EN 60947-2500 V AC 50/60 Hz conforming to IEC 60947-2

[Uimp] tension assignée de tenue aux chocs : 6 kV conforming to EN 60947-26 kV conforming to IEC 60947-2

Coupure pleinement apparente : Oui

Type de commande : Par maneton

Indication de tension : Signalisation de déclenchement

Mode d'installation : Fixe

Support de montage : Rail DIN

Compatibilité des répartiteur, peigne, jeu de barres : Top or bottom: YES

Pas de 9 mm : 8

Hauteur : 85 mm

Largeur : 72 mm

Profondeur : 78,5 mm

Poids du produit : 0,5 kg

Couleur : White

Endurance mécanique : 20000 cycle

Endurance électrique : 10000 cycles

Type de raccordement : Single terminal (top or bottom) 1?35 mm² rigidSingle terminal (top or bottom) 1?25 mm² flexible

Longueur de dénudage des fils : 14 mm for top or bottom connection

couple de serrage : 3.5 N.m top or bottom

Protection différentielle : Bloc séparé

Opérateur économique responsable

Schneider -
35 rue Joseph Monier
92500 Rueil-Malmaison

Type de produit :: Disjoncteur triphasé - Disjoncteur triphasé + neutre - Disjoncteur tétrapolaire
Type de connexion :: À vis
Gamme :: Acti9
Famille :: iC60N
Sous famille :: iC60N
Calibre :: 63A
Capacité des bornes de raccordement (fil rigide) :: 1 à 35mm²
Capacité des bornes de raccordement (fil souple) :: 1 à 25mm²
Courbe :: Courbe D
Encombrement :: 4 modules
Polarité :: 4P
Pouvoir de coupure :: 10kA
Pouvoir de coupure industriel :: 10kA
Pouvoir de coupure résidentiel :: 6kA
Tension nominale :: 380V
Certification :: Certifié CE
Pays de fabrication :: France
Garantie :: 18 mois

Fiche technique du produit :

Télécharger

Notice du produit :

Télécharger la notice 1

Plans du produit :

Télécharger le plan 1

Accessoires compatibles avec la réf Schneider A9F75463

EN STOCK Livraison 24/48h

A9R11463 - Interrupteur différentiel tétrapolaire 30mA - 63A - Type AC - Schneider Acti9 iID - 4 modules

Livraison sous 2 à 3 semaines

Interrupteur différentiel 63A 300mA - Tétrapolaire 4P - type AC - Schneider iID

EN STOCK Livraison 24/48h

A9V41463 - Bloc différentiel 30mA 4P 63A type AC - Schneider Vigi iC60

Livraison sous 3 à 6 semaines

A9V44463 - Bloc différentiel 300mA 4P 63A type AC - Schneider Vigi iC60

Questions

Envoyez-nous votre question

Dimitri le 06/11/2024	Question : Bonjour , pouvez-vous me dire si le disjoncteur A9F75463 et le differentiel A9V44463 sont compatibles. Merci de votre retour
	Réponse : Bonjour, Je vous confirme que le disjoncteur 4P 63A courbe D référence A9F75463 est compatible avec le bloc différentiel 300mA 63A type AC référence A9V44463. L'assemblage de ces 2 appareils permettra la constitution d'un disjoncteur différentiel courbe D. Cordialement, l'équipe achat-electrique
