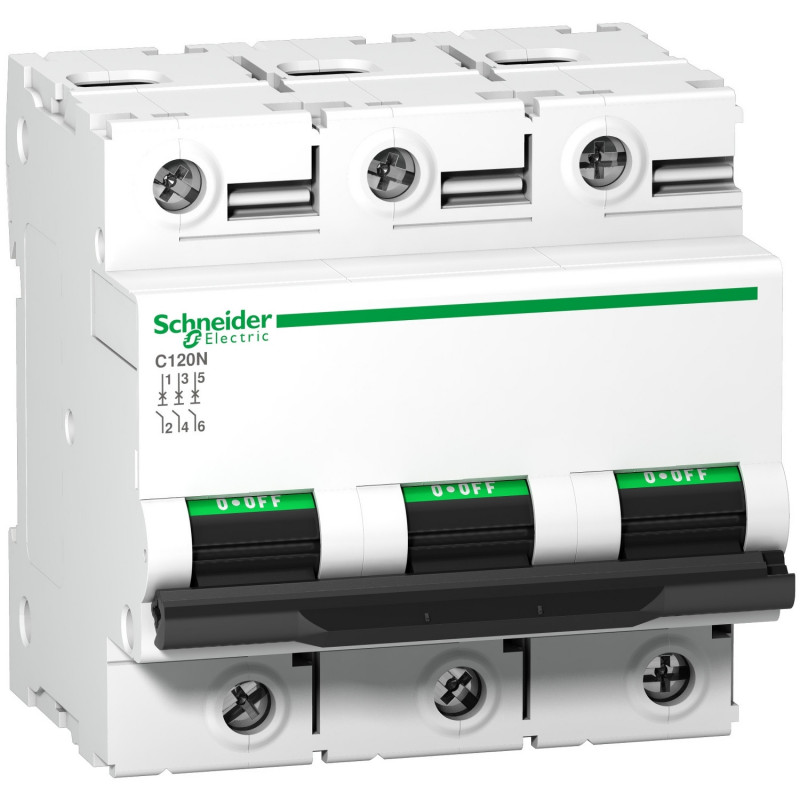

A9N18367 Schneider C120N disjoncteur triphasé Schneider 100 A - 3P - courbe C - 10kA - À vis
113,27 € HT
Réf. fabricant : A9N18367
EAN-13 : 3606480379406
Réf. AE : SCHA9N18367
Disjoncteur 3P 100 A courbe C - Schneider A9N18367
Ce disjoncteur triphasé de Calibre 100 A est équipé de bornes À vis d'une capacité de 1 à 50mm² en fil rigide et de 1,5 à 35mm² avec du fil souple avec embouts de câblage.
Le disjoncteur Schneider A9N18367 est compatible avec des peignes électriques au pas de 27mm
Issu de la gamme Acti 9 C120N de chez Schneider, ce disjoncteur assure un pouvoir de coupure de 10kA selon la norme NF EN60947-2 (industriel et tertiaire) et 10kA selon la norme NF EN60898-1 (habitation).
Le A9N18367 occupe 4,5 modules de 18mm sur votre tableau électrique.
Ce disjoncteur magnétothermique est fabriqué en France par Schneider et bénéficie d'une certification CE.
Les points clés du disjoncteur A9N18367
- certification CE
- Fabriqué en France
- courbe C
- Bornes À vis
- Fonctionne sur 380V triphasé
- Calibrage 100 A
Questions et réponses
livraison gratuite
Livraison gratuite à partir de 250€ TTC d’achat et 150€ HT pour les pros
Caractéristiques principales du Disjoncteur triphasé, Disjoncteur tripolaire Schneider A9N18367 :
- Gamme : C120
- Gamme : Acti 9
- Nom du produit : C120
- Type de produit ou équipement : Disjoncteur miniature
- Nom de l'appareil : C120N
- Application : Distribution
- Description des pôles : 3P
- Nombre de pôles protégés : 3
- In courant assigné d'emploi : 100 A at 30 °C
- Type de réseau : CA
- Type de déclencheur : Thermique-magnétique
- Courbe de déclenchement : C
- Pouvoir de coupure : 10000 A Icn à 230...400 V CA 50/60 Hz se conformer à EN/CEI 60898-16 kA Icu à 440 V CA 50/60 Hz se conformer à EN/CEI 60947-220 kA Icu à 220...240 V CA 50/60 Hz se conformer à EN/CEI 60947-210 kA Icu à 380...415 V CA 50/60 Hz se conformer à EN/CEI 60947-210 kA Icu à <= 375 V CC se conformer à EN/CEI 60947-2
- Aptitude au sectionnement : Yes conforming to IEC 60947-2
- Complémentaires Fréquence du réseau : 50/60 Hz
- [Ue] tension assignée d'emploi : <= 375 V CC380...415 V CA 50/60 Hz220...240 V CA 50/60 Hz440 V CA 50/60 Hz230...400 V AC 50/60 Hz
- Déclenchement magnétique : 5...10 x In
- [Ics] pouvoir assigné de coupure de service en court-circuit : 7500 A 75 % se conformer à EN/CEI 60898-1 - 230...400 V CA 50/60 Hz4.5 kA 75 % conforming to EN/IEC 60947-2 - 440 V AC 50/60 Hz7,5 kA 75 % se conformer à EN/CEI 60947-2 - 380...415 V CA 50/60 Hz15 kA 75 % se conformer à EN/CEI 60947-2 - 220...240 V CA 50/60 Hz10 kA 100 % se conformer à EN/CEI 60947-2 - <= 375 V CC
- Classe de limitation : 3 se conformer à EN/CEI 60947-2
- [Ui] tension d'isolement : 500 V AC 50/60 Hz conforming to EN/IEC 60947-2
- [Uimp] tension assignée de tenue aux chocs : 6 kV se conformer à EN/CEI 60947-2
- Coupure pleinement apparente : Oui
- Type de commande : Par maneton
- Indication de tension : Indication ON/OFF
- Mode d'installation : Encliquetable
- Support de montage : Rail DIN symétrique 35 mm
- Compatibilité des répartiteur, peigne, jeu de barres : Non
- Pas de 9 mm : 9
- Hauteur : 81 mm
- Largeur : 81 mm
- Profondeur : 73 mm
- Poids du produit : 0,615 kg
- Couleur : White
- Endurance mécanique : 20000 cycle
- Endurance électrique : 5000 cycles conforming to IEC 60947-2
- Type de raccordement : Tunnel type terminals1?50 mm² rigidTunnel type terminals1.5?35 mm² flexible
- Longueur de dénudage des fils : 15 mm
- couple de serrage : 3,5 N.m
- Protection différentielle : Bloc séparé
- Type de produit :
- Disjoncteur tripolaire - Disjoncteur triphasé
- Type de connexion :
- À vis
- Gamme :
- Acti9
- Famille :
- C120
- Sous famille :
- C120N
- Calibre :
- 100A
- Capacité des bornes de raccordement (fil rigide) :
- 1 à 50mm²
- Capacité des bornes de raccordement (fil souple) :
- 1,5 à 35mm²
- Courbe :
- Courbe C
- Encombrement (modules de 18mm) :
- 4,5 modules
- Polarité :
- 3P
- Pouvoir de coupure :
- 10kA
- Pouvoir de coupure industriel :
- 10kA
- Pouvoir de coupure résidentiel :
- 10kA
- Tension nominale :
- 380V
- Certification :
- Certifié CE
- Pays de fabrication :
- France
- Garantie :
- 18 mois
