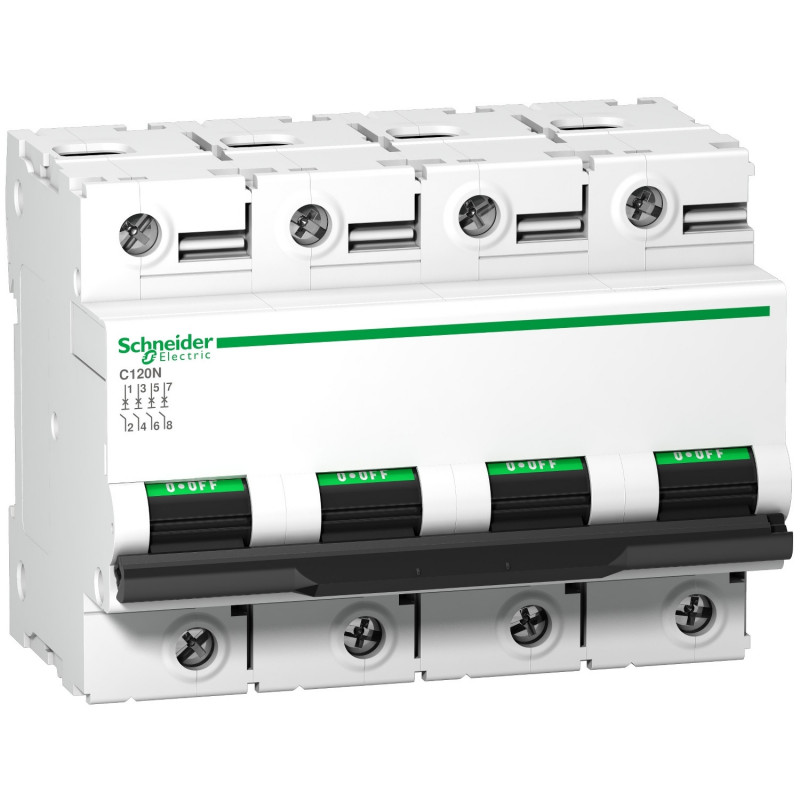

A9N18393 Schneider C120N disjoncteur tétrapolaire Schneider 125 A - 4P - courbe D - 10kA - À vis
search
  • A9N18393 Schneider C120N disjoncteur tétrapolaire Schneider 125 A - 4P - courbe D - 10kA - À vis
* Image(s) non contractuelle(s)
Livraison sous 1 à 3 semaines

A9N18393 Schneider C120N disjoncteur tétrapolaire Schneider 125 A - 4P - courbe D - 10kA - À vis

Schneider
289,00 € HT
Réf. fabricant : A9N18393 EAN-13 : 3606480379642 3606480379642 Réf. AE : SCHA9N18393 SCHA9N18393

Disjoncteur 4P 125 A courbe D - Schneider A9N18393

Ce disjoncteur tétrapolaire de Calibre 125 A est équipé de bornes À vis d'une capacité de 1 à 50mm² en fil rigide et de 1,5 à 35mm² avec du fil souple avec embouts de câblage.

Le disjoncteur Schneider A9N18393 est compatible avec des peignes électriques au pas de 27mm

Issu de la gamme Acti 9 C120N de chez Schneider, ce disjoncteur assure un pouvoir de coupure de 10kA selon la norme NF EN60947-2 (industriel et tertiaire) et 10kA selon la norme NF EN60898-1 (habitation).

Le A9N18393 occupe 6 modules de 18mm sur votre tableau électrique.

Ce disjoncteur magnétothermique est fabriqué en France par Schneider et bénéficie d'une certification CE.

Les points clés du disjoncteur A9N18393

  • certification CE
  • Fabriqué en France
  • courbe D
  • Bornes À vis
  • Fonctionne sur 380V tétrapolaire
  • Calibrage 125 A
Questions et réponses
livraison gratuite

Livraison gratuite à partir de 250€ TTC d’achat et 150€ HT pour les pros


Type de produit :
Disjoncteur triphasé - Disjoncteur triphasé + neutre - Disjoncteur tétrapolaire
Type de connexion :
À vis
Gamme :
Acti9
Famille :
C120
Sous famille :
C120N
Calibre :
125A
Capacité des bornes de raccordement (fil rigide) :
1 à 50mm²
Capacité des bornes de raccordement (fil souple) :
1,5 à 35mm²
Courbe :
Courbe D
Encombrement (modules de 18mm) :
6 modules
Polarité :
4P
Pouvoir de coupure :
10kA
Pouvoir de coupure industriel :
10kA
Pouvoir de coupure résidentiel :
10kA
Tension nominale :
380V
Certification :
Certifié CE
Pays de fabrication :
France
Garantie :
18 mois
Total
289.00 € HT
346.80 € TTC

Caractéristiques principales du Disjoncteur triphasé, Disjoncteur triphasé + neutre, Disjoncteur tétrapolaire Schneider A9N18393 :

  • Gamme : C120
  • Gamme : Acti 9
  • Nom du produit : C120
  • Type de produit ou équipement : Disjoncteur miniature
  • Nom de l'appareil : C120N
  • Application : Distribution
  • Description des pôles : 4P
  • Nombre de pôles protégés : 4
  • In courant assigné d'emploi : 125 A at 30 °C
  • Type de réseau : CA
  • Type de déclencheur : Thermique-magnétique
  • Courbe de déclenchement : D
  • Pouvoir de coupure : 10000 A Icn à 230...400 V CA 50/60 Hz se conformer à EN/CEI 60898-16 kA Icu à 440 V CA 50/60 Hz se conformer à EN/CEI 60947-220 kA Icu à 220...240 V CA 50/60 Hz se conformer à EN/CEI 60947-210 kA Icu à 380...415 V CA 50/60 Hz se conformer à EN/CEI 60947-210 kA Icu à <= 500 V CC se conformer à EN/CEI 60947-2
  • Aptitude au sectionnement : Oui se conformer à CEI 60947-2
  • Complémentaires Fréquence du réseau : 50/60 Hz
  • [Ue] tension assignée d'emploi : 380...415 V CA 50/60 Hz<= 500 V CC220...240 V CA 50/60 Hz440 V CA 50/60 Hz230...400 V AC 50/60 Hz
  • Déclenchement magnétique : 10...14 x In
  • [Ics] pouvoir assigné de coupure de service en court-circuit : 7500 A 75 % se conformer à EN/CEI 60898-1 - 230...400 V CA 50/60 Hz4.5 kA 75 % conforming to EN/IEC 60947-2 - 440 V AC 50/60 Hz7,5 kA 75 % se conformer à EN/CEI 60947-2 - 380...415 V CA 50/60 Hz15 kA 75 % se conformer à EN/CEI 60947-2 - 220...240 V CA 50/60 Hz10 kA 100 % se conformer à EN/CEI 60947-2 - <= 500 V CC
  • Classe de limitation : 3 se conformer à EN/CEI 60947-2
  • [Ui] tension d'isolement : 500 V AC 50/60 Hz conforming to EN/IEC 60947-2
  • [Uimp] tension assignée de tenue aux chocs : 6 kV se conformer à EN/CEI 60947-2
  • Coupure pleinement apparente : Oui
  • Type de commande : Par maneton
  • Indication de tension : Indication ON/OFF
  • Mode d'installation : Encliquetable
  • Support de montage : Rail DIN symétrique 35 mm
  • Compatibilité des répartiteur, peigne, jeu de barres : Non
  • Pas de 9 mm : 12
  • Hauteur : 81 mm
  • Largeur : 108 mm
  • Profondeur : 73 mm
  • Poids du produit : 0,82 kg
  • Couleur : Blanc
  • Endurance mécanique : 20000 cycle
  • Endurance électrique : 5000 cycles conforming to IEC 60947-2
  • Type de raccordement : Tunnel type terminals1?50 mm² rigidTunnel type terminals1.5?35 mm² flexible
  • Longueur de dénudage des fils : 15 mm
  • couple de serrage : 3,5 N.m
  • Protection différentielle : Bloc séparé
Type de produit :
Disjoncteur triphasé - Disjoncteur triphasé + neutre - Disjoncteur tétrapolaire
Type de connexion :
À vis
Gamme :
Acti9
Famille :
C120
Sous famille :
C120N
Calibre :
125A
Capacité des bornes de raccordement (fil rigide) :
1 à 50mm²
Capacité des bornes de raccordement (fil souple) :
1,5 à 35mm²
Courbe :
Courbe D
Encombrement (modules de 18mm) :
6 modules
Polarité :
4P
Pouvoir de coupure :
10kA
Pouvoir de coupure industriel :
10kA
Pouvoir de coupure résidentiel :
10kA
Tension nominale :
380V
Certification :
Certifié CE
Pays de fabrication :
France
Garantie :
18 mois
Fiche technique du produit :
