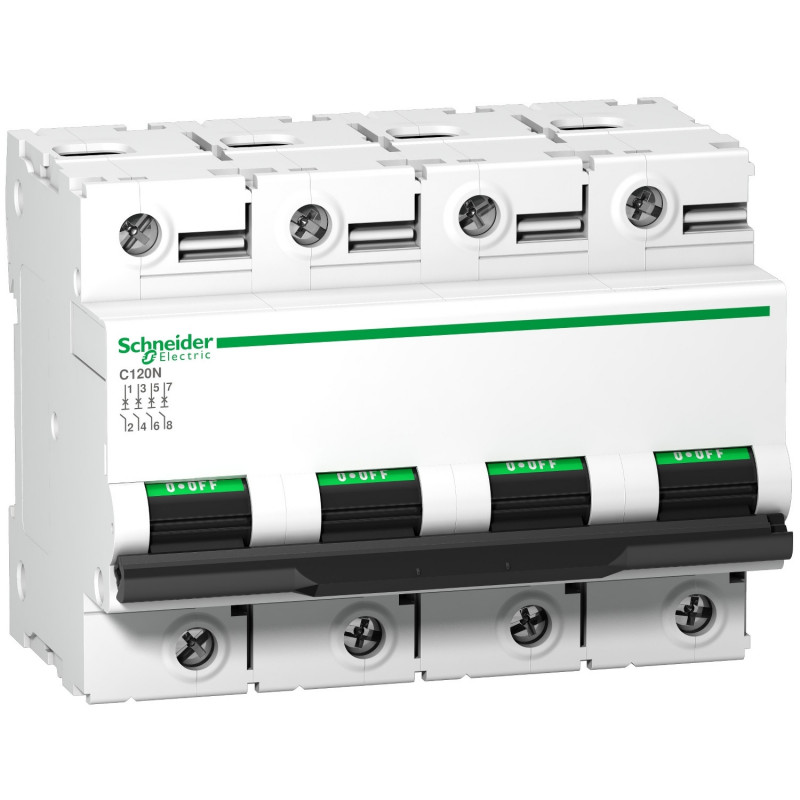

A9N18372 Schneider C120N disjoncteur tétrapolaire Schneider 80 A - 4P - courbe C - 10kA - À vis
104,00 € HT
Réf. fabricant : A9N18372
EAN-13 : 3606480379437
Réf. AE : SCHA9N18372
Disjoncteur 4P 80 A courbe C - Schneider A9N18372
Ce disjoncteur tétrapolaire de Calibre 80 A est équipé de bornes À vis d'une capacité de 1 à 50mm² en fil rigide et de 1,5 à 35mm² avec du fil souple avec embouts de câblage.
Le disjoncteur Schneider A9N18372 est compatible avec des peignes électriques au pas de 27mm
Issu de la gamme Acti 9 C120N de chez Schneider, ce disjoncteur assure un pouvoir de coupure de 10kA selon la norme NF EN60947-2 (industriel et tertiaire) et 10kA selon la norme NF EN60898-1 (habitation).
Le A9N18372 occupe 6 modules de 18mm sur votre tableau électrique.
Ce disjoncteur magnétothermique est fabriqué en France par Schneider et bénéficie d'une certification CE.
Les points clés du disjoncteur A9N18372
- certification CE
- Fabriqué en France
- courbe C
- Bornes À vis
- Fonctionne sur 380V tétrapolaire
- Calibrage 80 A
Questions et réponses
livraison gratuite
Livraison gratuite à partir de 250€ TTC d’achat et 150€ HT pour les pros
Caractéristiques principales de C120N - disjoncteur - 4P - 80A - courbe C :
Principales
- Gamme: Acti9
- Nom du produit: C120
- Type de produit ou équipement: Disjoncteur miniature
- Nom de l'appareil: C120N
- Application: Distribution
- Description des pôles: 4P
- Nombre de pôles protégés: 4
- In courant assigné d'emploi: 80 A à 30 °C
- Type de réseau: CA
- Type de déclencheur: Thermique-magnétique
- Courbe de déclenchement: C
- Pouvoir de coupure:
- 10000 A Icn à 230...400 V CA 50/60 Hz conforme à EN/CEI 60898-1
- 6 kA Icu à 440 V CA 50/60 Hz conforme à EN/CEI 60947-2
- 20 kA Icu à 220...240 V CA 50/60 Hz conforme à EN/CEI 60947-2
- 10 kA Icu à 380...415 V CA 50/60 Hz conforme à EN/CEI 60947-2
- 10 kA Icu à <= 500 V CC conforme à EN/CEI 60947-2
- Aptitude au sectionnement: Oui conforme à CEI 60947-2
- Normes:
- EN/CEI 60898-1
- EN/CEI 60947-2
- Certifications du produit: EAC
Complémentaires
- Fréquence du réseau: 50/60 Hz
- [Ue] tension assignée d'emploi:
- 380...415 V CA 50/60 Hz
- <= 500 V CC
- 220...240 V CA 50/60 Hz
- 440 V CA 50/60 Hz
- 230...400 V CA 50/60 Hz
- Déclenchement magnétique: 5,,,10 x In
- [Ics] pouvoir assigné de coupure de service:
- 7500 A 75 % se conformer à EN/CEI 60898-1 - 230...400 V CA 50/60 Hz
- 4,5 kA 75 % se conformer à EN/CEI 60947-2 - 440 V CA 50/60 Hz
- 7,5 kA 75 % se conformer à EN/CEI 60947-2 - 380...415 V CA 50/60 Hz
- 15 kA 75 % se conformer à EN/CEI 60947-2 - 220...240 V CA 50/60 Hz
- 10 kA 100 % se conformer à EN/CEI 60947-2 - <= 500 V CC
- Classe de limitation: 3 se conformer à EN/CEI 60947-2
- [Ui] tension assignée d'isolement: 500 V CA 50/60 Hz se conformer à EN/CEI 60947-2
- [Uimp] tension assignée de tenue aux chocs: 6 kV conforme à EN/CEI 60947-2
- Coupure pleinement apparente: Oui
- Type de commande: Par maneton
- Indication de tension: Indication ON/OFF
- Mode d'installation: Encliquetable
- Support de montage: Rail DIN symétrique 35 mm
- Compatibilité des répartiteur, peigne, jeu de barres: OUI
- Pas de 9 mm: 12
- Hauteur: 81 mm
- Profondeur: 73 mm
- largeur: 108 mm
- Poids du produit: 0,82 kg
- Couleur: Blanc
- Endurance mécanique: 20000 cycle
- Durée de vie électrique: 5000 cycle conforme à CEI 60947-2
- Verrouillages optionnels: Poignée scellable avec diamètre câble 0,7mm en position OFF ou ON
- Mode de raccordement:
- Borne du type à cage1…50 mm² rigide
- Borne du type à cage1,5…35 mm² souple
- Longueur de dénudage des fils: 15 mm
- Couple de serrage: 3,5 N.m
- Protection différentielle: Bloc séparé
Environnement
- Degré de protection IP: IP20 conforming to CEI 60529
- Degré de pollution: 3 conforme à CEI 60947-2
- Catégorie de surtension: IV
- Tropicalisation: 2 se conformer à CEI 60068-1
- Humidité relative: 95 % à 55 °C
- Altitude de fonctionnement: 2000 m
- Température de l'air ambiant en fonctionnement: -25…70 °C
- Température ambiante de stockage: -40…85 °C
Opérateur économique responsable
- Schneider -
- 35 rue Joseph Monier
- 92500 Rueil-Malmaison
- Type de produit :
- Disjoncteur triphasé - Disjoncteur triphasé + neutre - Disjoncteur tétrapolaire
- Type de connexion :
- À vis
- Gamme :
- Acti9
- Famille :
- C120N
- Sous famille :
- C120N
- Calibre :
- 80A
- Capacité des bornes de raccordement (fil rigide) :
- 1 à 50mm²
- Capacité des bornes de raccordement (fil souple) :
- 1,5 à 35mm²
- Courbe :
- Courbe C
- Encombrement :
- 6 modules
- Polarité :
- 4P
- Pouvoir de coupure :
- 10kA
- Pouvoir de coupure industriel :
- 10kA
- Pouvoir de coupure résidentiel :
- 10kA
- Tension nominale :
- 380V
- Diamètre de serrage :
- 3 à 52mm
- Certification :
- Certifié CE
- Pays de fabrication :
- France
- Garantie :
- 18 mois
