A9N15646 Sectionneur porte fusible Schneider 25A - 1P+N -  pour fusibles  10x38mm - Schneider Acti9 STI
search
  • A9N15646 Sectionneur porte fusible Schneider 25A - 1P+N -  pour fusibles  10x38mm - Schneider Acti9 STI
* Image(s) non contractuelle(s)
EN STOCK Livraison 24/48h

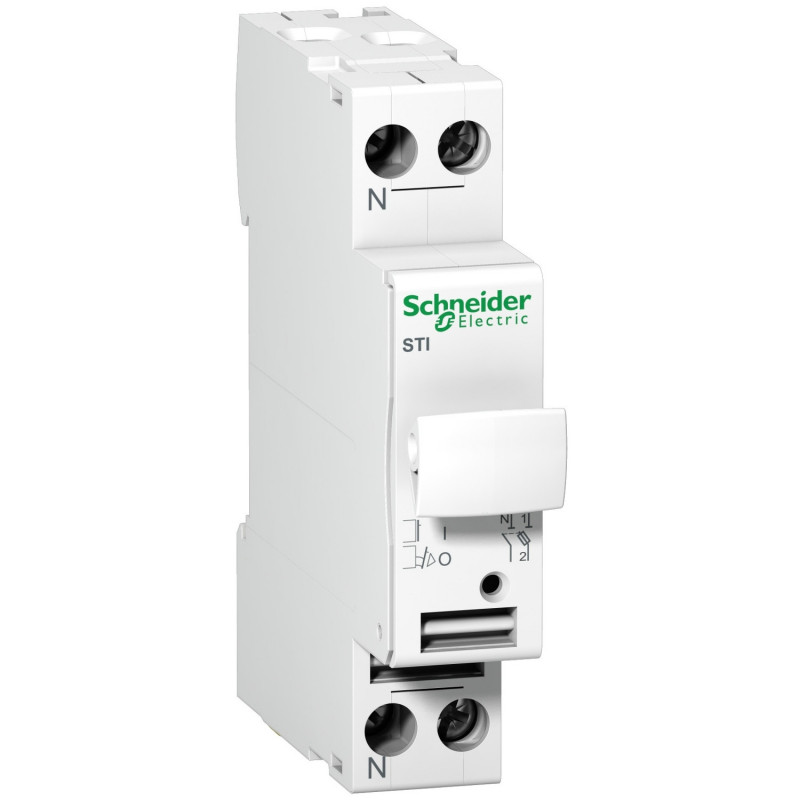

A9N15646 Sectionneur porte fusible Schneider 25A - 1P+N - pour fusibles 10x38mm - Schneider Acti9 STI

Schneider
7,76 € HT
Réf. fabricant : A9N15646 EAN-13 : 3606480619533 3606480619533 Réf. AE : SCHA9N15646 SCHA9N15646

Porte fusibles 25A 1P+N Acti 9 A9N15646

Issu de la gamme Acti 9 STI, ce sectionneur fusibles à tiroir assure l'ouverture du circuit en cas de court-circuit.(même rôle qu'un disjoncteur)

Ce porte fusible doit être positionné sur un circuit de tension 220V et ne doit pas intégrer de fusibles calibrés à plus de 25A.

Il se branche sur le rail DIN de votre tableau électrique grâce à un système de connexion à vis. Les bornes du porte fusibles peuvent être raccordées par des câbles de 1 à 10mm² en câble rigide et 1 à 6mm² en câble souple.

Le sectionneur à fusibles A9N15646 1P+N fabriqué par Schneider Electric intègre 1 fusible et occupe 1 module de 18mm dans votre coffret électrique.

L'essentiel du porte fusible A9N15646

  • Fabriqué en Belgique
  • Dimension de la cartouche : 10x38mm
  • Compatible avec le peigne : STI1P (pas de 9mm)
  • Sans voyant fusible
Questions et réponses
livraison gratuite

Livraison gratuite à partir de 250€ TTC d’achat et 150€ HT pour les pros

Type de produit :
Porte fusible
Type de connexion :
À vis
Type de fusible :
10x38mm
Gamme :
Acti9
Famille :
STI
Calibre :
25A
Capacité des bornes de raccordement (fil rigide) :
1 à 10mm²
Capacité des bornes de raccordement (fil souple) :
1 à 6mm²
Encombrement (modules de 18mm) :
1 module
Polarité :
1P+N
Tension nominale :
220V
Certification :
Certifié CE
Pays de fabrication :
Belgique
Garantie :
18 mois
Total
7.76 € HT
9.31 € TTC

Caractéristiques principales du Porte fusible Schneider A9N15646 :

  • Gamme : Acti 9
  • Nom du produit : Acti 9 STI
  • Type de produit ou équipement : Sectionneur fusible
  • Nom de l'appareil : STI
  • Description des pôles : 1P + N
  • Complémentaires [In] courant assigné d'emploi : 2 A4 A6 A10 A16 A20 A25 A
  • Type de fusible : AMGG
  • Taille du fusible : 10,3 x 38 mm
  • [Ue] tension assignée d'emploi : 500 V CA
  • [Ui] tension assignée d'isolement : 500 V CA 50/60 Hz
  • Mode d'installation : Encliquetable
  • Support de montage : Rail DIN
  • Pas de 9 mm : 2
  • Hauteur : 81 mm
  • Largeur : 18 mm
  • Profondeur : 75 mm
  • Couleur : White
  • Type de raccordement : Borniers à vis-étrier1 câble(s) 0,75?10 mm² rigideBorniers à vis-étrier1 câble(s) 0,5?6 mm² soupleBorniers à vis-étrier2 câble(s) 0,75?4 mm² rigideBorniers à vis-étrier2 câble(s) 0,5?6 mm² souple
  • Longueur de dénudage des fils : 12 mm
  • couple de serrage : 2 N.m
Type de produit :
Porte fusible
Type de connexion :
À vis
Type de fusible :
10x38mm
Gamme :
Acti9
Famille :
STI
Calibre :
25A
Capacité des bornes de raccordement (fil rigide) :
1 à 10mm²
Capacité des bornes de raccordement (fil souple) :
1 à 6mm²
Encombrement (modules de 18mm) :
1 module
Polarité :
1P+N
Tension nominale :
220V
Certification :
Certifié CE
Pays de fabrication :
Belgique
Garantie :
18 mois
Fiche technique du produit :
