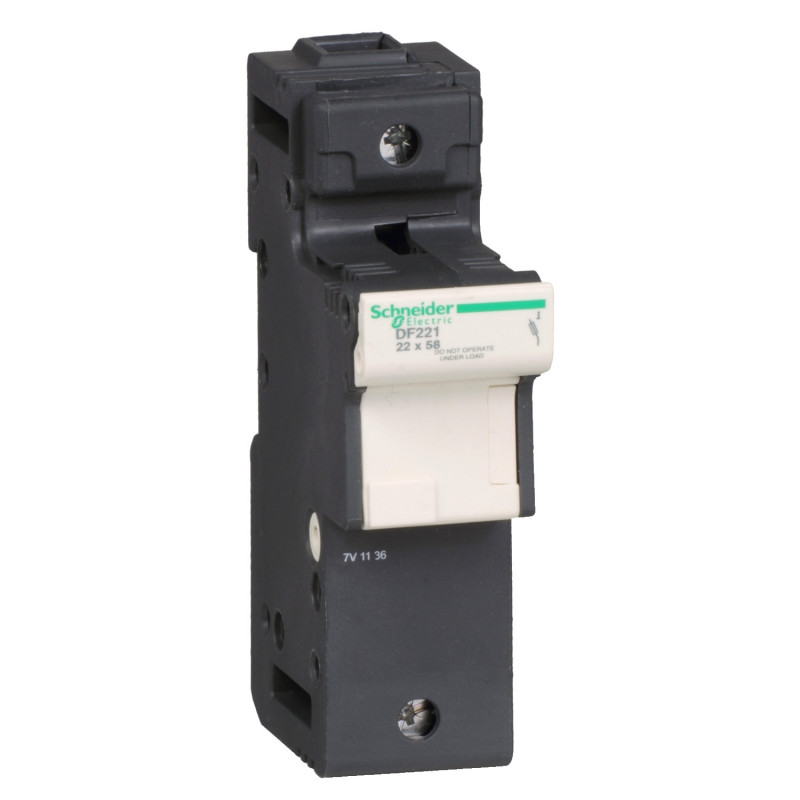

DF221 Porte fusible à tiroir 125A - 1P - pour fusibles 22x58mm - Schneider Electric TeSys DF

Schneider
18,57 € HT
Réf. fabricant : DF221 EAN-13 : 3389119407489 3389119407489 Réf. AE : SCHDF221 SCHDF221

Porte fusibles 125A 1P TeSys MGN15713

Issu de la gamme TeSys DF, ce porte fusible coupe l'électricité du circuit en cas de court-circuit. Les porte fusibles de cette gamme permette l'utilisation de fusibles à hauts calibres.

Ce porte fusible doit être positionné sur un circuit de tension 220V et ne doit pas intégrer de fusibles calibrés à plus de 125A.

Il se branche sur le rail DIN de votre tableau électrique grâce à un système de connexion à vis. Les bornes du porte fusibles peuvent être raccordées par des câbles de en câble rigide.

Le sectionneur à fusibles DF221 1P fabriqué par Schneider Electric intègre 1 fusible et occupe 1 module de 18mm dans votre coffret électrique.

L'essentiel du porte fusible DF221

  • Fabriqué en Tunisie
  • Dimension de la cartouche : 22x58mm
  • Sans voyant visible
Questions et réponses
livraison gratuite

Livraison gratuite à partir de 250€ TTC d’achat et 150€ HT pour les pros

Type de produit :
Porte fusible
Type de connexion :
À vis
Type de fusible :
22x58mm
Gamme :
TeSys
Famille :
TeSys DF
Calibre :
125A
Encombrement (modules de 18mm) :
1 module
Polarité :
1P
Tension nominale :
220V
Certification :
Certifié CE
Pays de fabrication :
Tunisie
Garantie :
18 mois
Total
18.57 € HT
22.28 € TTC

Caractéristiques principales du Porte fusible Schneider DF221 :

  • Gamme : TeSys
  • Nom du produit : TeSys DF
  • Type de produit ou équipement : Porte-fusibles
  • Nom de l'appareil : DF22
  • Conformité : DF2FA cartouche fusibleDF2FN cartouche fusible
  • Description des pôles : 1P
  • Taille du fusible : 22 x 58 mm
  • type de fusible : , gG, aM
  • type de commande : Par maneton
  • [Ue] tension assignée d'emploi : 690 V CA690 V CC
  • [Ie] courant assigné d'emploi : 125 A
  • Niveau d?isolement à fréquence industrielle 50Hz 1mn : 690 VCA
  • [Uimp] tension assignée de tenue aux chocs : 8 kV
  • [Ipk] courant assigné de crête admissible : 19 kA avec branchements tubulaires se conformer à IEC 60269-1
  • résistance de court-circuit : 120 kA 400 V se conformer à IEC 60947-3120 kA 500 V se conformer à IEC 60947-380 kA 690 V se conformer à IEC 60947-3
  • Complémentaires Normes : EN/IEC 60947-3EN/IEC 60269-2UL 4248-1CSA C22.2 No 4248-1
  • Certifications du produit : CEIReconnu ULCSAEAC
  • Support de montage : Rail DIN symétrique 35 mm
  • position de montage : Vertical (tolérance: +/- 23°)
  • mode de raccordement : Borniers à vis-étrier 1 câble(s) 2,5?35 mm²rigideBorniers à vis-étrier 2 câble(s) 2,5?25 mm²rigideBorniers à vis-étrier 1 câble(s) 2,5?35 mm²souple avec ou sansBorniers à vis-étrier 2 câble(s) 2,5?25 mm²souple avec ou sans
  • Couple de serrage : 4 N.m
  • Hauteur : 127,5 mm
  • Largeur : 35 mm
  • Profondeur : 76,5 mm
  • Poids du produit : 0,218 kg
  • Quantité du lot : Jeu de 6
