DF101V Porte fusible à tiroir 32A - 1P -  pour fusibles  10x38mm - Schneider Electric TeSys DF
search
  • DF101V Porte fusible à tiroir 32A - 1P -  pour fusibles  10x38mm - Schneider Electric TeSys DF
* Image(s) non contractuelle(s)
EN STOCK Livraison 24/48h

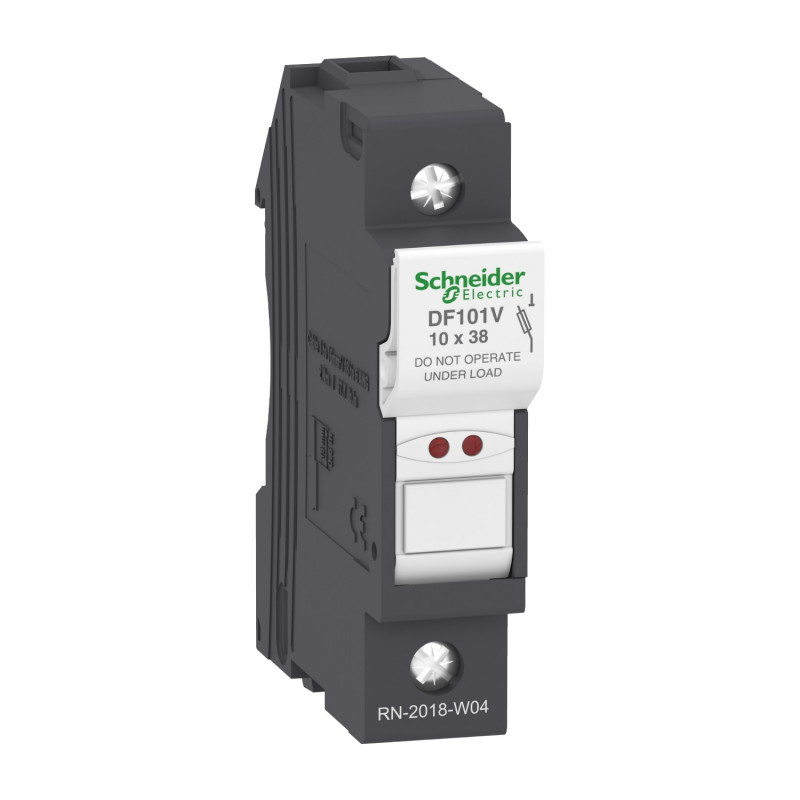

DF101V Porte fusible à tiroir 32A - 1P - pour fusibles 10x38mm - Schneider Electric TeSys DF

Schneider
10,13 € HT
EAN-13 : 3389119407298 3389119407298 Réf. AE : SCHDF101V SCHDF101V

Porte fusibles 32A 1P TeSys MGN15710

Issu de la gamme TeSys DF, ce porte fusible coupe l'électricité du circuit en cas de court-circuit. Les porte fusibles de cette gamme permette l'utilisation de fusibles à hauts calibres.

Ce porte fusible doit être positionné sur un circuit de tension 220V et ne doit pas intégrer de fusibles calibrés à plus de 32A.

Il se branche sur le rail DIN de votre tableau électrique grâce à un système de connexion à vis. Les bornes du porte fusibles peuvent être raccordées par des câbles de en câble rigide.

Le sectionneur à fusibles DF101V 1P fabriqué par Schneider Electric intègre 1 fusible et occupe 1 module de 18mm dans votre coffret électrique.

L'essentiel du porte fusible DF101V

  • Fabriqué en Tunisie
  • Dimension de la cartouche : 10x38mm
  • Avec voyant visible
Questions et réponses
livraison gratuite

Livraison gratuite à partir de 250€ TTC d’achat et 150€ HT pour les pros

Type de produit :
Porte fusible
Type de connexion :
À vis
Type de fusible :
10x38mm
Gamme :
TeSys
Famille :
TeSys DF
Calibre :
32A
Encombrement (modules de 18mm) :
1 module
Polarité :
1P
Tension nominale :
220V
Certification :
Certifié CE
Pays de fabrication :
Tunisie
Garantie :
18 mois
Total
10.13 € HT
12.16 € TTC

Caractéristiques principales du Porte fusible Schneider DF101V :

  • Gamme : TeSys
  • Nom du produit : TeSys DF
  • Type de produit ou équipement : Porte-fusibles
  • Nom de l'appareil : DF10
  • Conformité : DF2CA cartouche fusibleDF2CN cartouche fusible
  • Description des pôles : 1P
  • Taille du fusible : 10 x 38 mm
  • type de fusible : , gG, aM
  • type de commande : Par maneton cadenassable
  • Indication de tension : Indication de fusible sauté
  • Catégorie d'emploi : AC-20B se conformer à IEC 60947-3DC-20B se conformer à IEC 60947-3
  • [Ue] tension assignée d'emploi : 690 V CA690 V CC
  • [Ie] courant assigné d'emploi : 32 A à 400 V CA
  • [Ith] courant thermique conventionnel : 32 A à <20 °C
  • Niveau d?isolement à fréquence industrielle 50Hz 1mn : 690 VCA
  • [Uimp] tension assignée de tenue aux chocs : 6 kV
  • catégorie de surtension : III
  • résistance de court-circuit : 120 kA 400 V se conformer à IEC 60947-3120 kA 500 V se conformer à IEC 60947-3
  • puissance dissipée en W : 3 W maximum power dissipation by fuse
  • Complémentaires Normes : EN/IEC 60947-3EN/IEC 60269-2UL 4248-1CSA C22.2 No 4248-1EN 45545-2: R22 HL2
  • Certifications du produit : CEIReconnu ULCSACCCEACDNV-GL
  • Support de montage : Rail DIN symétrique 35 mm
  • position de montage : Vertical (tolérance: +/- 23°)
  • mode de raccordement : Borniers à vis-étrier 1 câble(s) 1?16 mm²rigideBorniers à vis-étrier 2 câble(s) 1?6 mm²rigideBorniers à vis-étrier 1 câble(s) 1?16 mm²souple avec ou sansBorniers à vis-étrier 2 câble(s) 1?6 mm²souple avec ou sans
  • Couple de serrage : 2,2 N.m - avec tournevis PZ22,2 N.m - avec tournevis plat Ø 5,5 mm
  • Hauteur : 79,5 mm
  • Largeur : 17,5 mm
  • Profondeur : 61 mm
  • Poids du produit : 0,042 kg
  • Quantité du lot : Jeu de 12
Type de produit :
Porte fusible
Type de connexion :
À vis
Type de fusible :
10x38mm
Gamme :
TeSys
Famille :
TeSys DF
Calibre :
32A
Encombrement (modules de 18mm) :
1 module
Polarité :
1P
Tension nominale :
220V
Certification :
Certifié CE
Pays de fabrication :
Tunisie
Garantie :
18 mois
