DF81N Porte fusible à tiroir 25A - 1P+N -  pour fusibles  8x31mm - Schneider Electric TeSys DF
search
  • DF81N Porte fusible à tiroir 25A - 1P+N -  pour fusibles  8x31mm - Schneider Electric TeSys DF
* Image(s) non contractuelle(s)
EN STOCK Livraison 24/48h

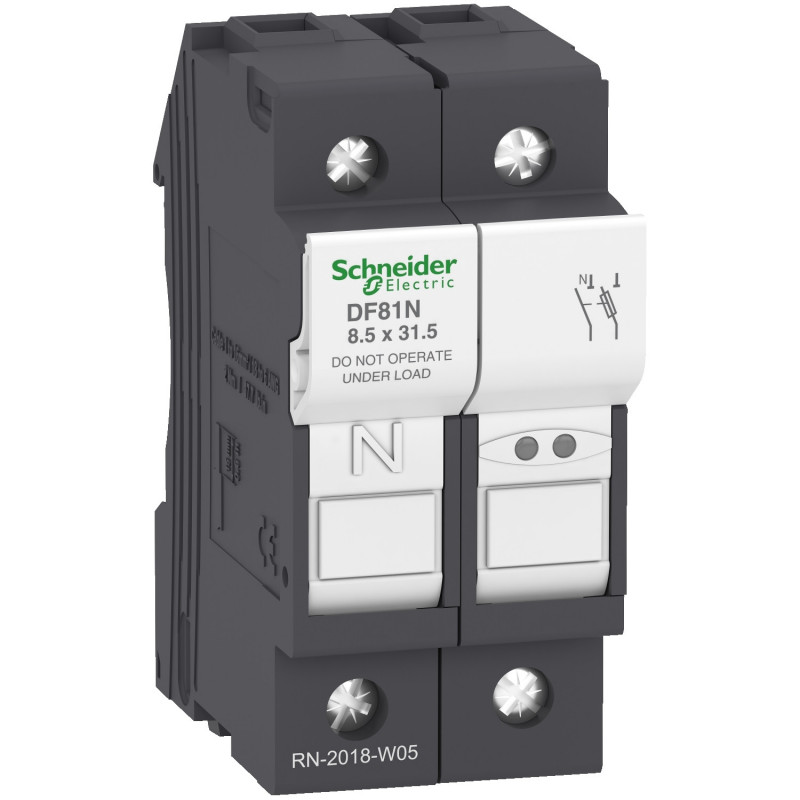

DF81N Porte fusible à tiroir 25A - 1P+N - pour fusibles 8x31mm - Schneider Electric TeSys DF

Schneider
9,04 € HT
Réf. fabricant : DF81N EAN-13 : 3389119407113 3389119407113 Réf. AE : SCHDF81N SCHDF81N

Porte fusibles 25A 1P+N TeSys MGN15716

Issu de la gamme TeSys DF, ce porte fusible coupe l'électricité du circuit en cas de court-circuit. Les porte fusibles de cette gamme permette l'utilisation de fusibles à hauts calibres.

Ce porte fusible doit être positionné sur un circuit de tension 220V et ne doit pas intégrer de fusibles calibrés à plus de 25A.

Il se branche sur le rail DIN de votre tableau électrique grâce à un système de connexion à vis. Les bornes du porte fusibles peuvent être raccordées par des câbles de en câble rigide.

Le sectionneur à fusibles DF81N 1P+N fabriqué par Schneider Electric intègre 1 fusible et occupe 1 module de 18mm dans votre coffret électrique.

L'essentiel du porte fusible DF81N

  • Fabriqué en Tunisie
  • Dimension de la cartouche : 8x31mm
  • Sans voyant visible
Questions et réponses
livraison gratuite

Livraison gratuite à partir de 250€ TTC d’achat et 150€ HT pour les pros

Type de produit :
Porte fusible
Type de connexion :
À vis
Type de fusible :
8x31mm
Gamme :
TeSys
Famille :
TeSys DF
Calibre :
25A
Encombrement (modules de 18mm) :
1 module
Polarité :
1P+N
Tension nominale :
220V
Certification :
Certifié CE
Pays de fabrication :
Tunisie
Garantie :
18 mois
Total
9.04 € HT
10.85 € TTC

Caractéristiques principales du Porte fusible Schneider DF81N :

  • Gamme : TeSys
  • Nom du produit : TeSys DF
  • Type de produit ou équipement : Porte-fusibles
  • Nom de l'appareil : DF8
  • composition de l'appareil : tubular link pour locked in Neutral pole
  • Conformité : DF2BA cartouche fusibleDF2BN cartouche fusible
  • Description des pôles : 1P + N
  • Taille du fusible : 8,3 x 31,5 mm
  • type de fusible : , gG, aM
  • type de commande : Par maneton cadenassable
  • Catégorie d'emploi : AC-20B se conformer à IEC 60947-3
  • [Ue] tension assignée d'emploi : 400 V CA
  • [Ie] courant assigné d'emploi : 25 A à 400 V CA
  • [Ith] courant thermique conventionnel : 25 A à <20 °C
  • Niveau d?isolement à fréquence industrielle 50Hz 1mn : 500 VCA
  • [Uimp] tension assignée de tenue aux chocs : 6 kV
  • catégorie de surtension : III
  • résistance de court-circuit : 20 kA 400 V se conformer à IEC 60947-3
  • puissance dissipée en W : 2,5 W maximum power dissipation by fuse
  • Complémentaires Normes : EN/IEC 60947-3EN/IEC 60269-2
  • Certifications du produit : CEIEACDNV-GL
  • Support de montage : Rail DIN symétrique 35 mm
  • position de montage : Vertical (tolérance: +/- 23°)
  • mode de raccordement : Borniers à vis-étrier 1 câble(s) 1?16 mm²rigideBorniers à vis-étrier 2 câble(s) 1?6 mm²rigideBorniers à vis-étrier 1 câble(s) 1?16 mm²souple avec ou sansBorniers à vis-étrier 2 câble(s) 1?6 mm²souple avec ou sans
  • Couple de serrage : 2,2 N.m - avec tournevis PZ22,2 N.m - avec tournevis plat Ø 5,5 mm
  • Hauteur : 79,5 mm
  • Largeur : 35 mm
  • Profondeur : 61 mm
  • Poids du produit : 0,087 kg
  • Quantité du lot : Jeu de 6
Type de produit :
Porte fusible
Type de connexion :
À vis
Type de fusible :
8x31mm
Gamme :
TeSys
Famille :
TeSys DF
Calibre :
25A
Encombrement (modules de 18mm) :
1 module
Polarité :
1P+N
Tension nominale :
220V
Certification :
Certifié CE
Pays de fabrication :
Tunisie
Garantie :
18 mois
Fiche technique du produit :
