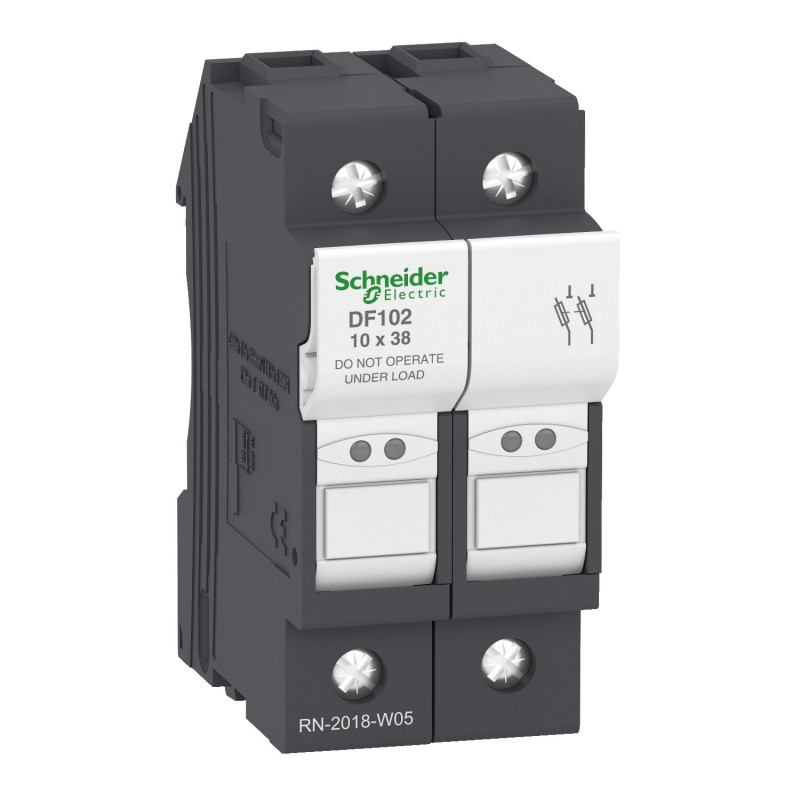

DF102 Porte fusible à tiroir 32A - 2P - pour fusibles 10x38mm - Schneider Electric TeSys DF
Réf. fabricant : DF102
EAN-13 : 3389119407236
3389119407236
Réf. AE : SCHDF102
SCHDF102
Porte fusibles 32A 2P TeSys MGN15712
Issu de la gamme TeSys DF, ce porte fusible coupe l'électricité du circuit en cas de court-circuit. Les porte fusibles de cette gamme permette l'utilisation de fusibles à hauts calibres.
Ce porte fusible doit être positionné sur un circuit de tension 220V et ne doit pas intégrer de fusibles calibrés à plus de 32A.
Il se branche sur le rail DIN de votre tableau électrique grâce à un système de connexion à vis. Les bornes du porte fusibles peuvent être raccordées par des câbles de en câble rigide.
Le sectionneur à fusibles DF102 2P fabriqué par Schneider Electric intègre 2 fusible et occupe 2 modules de 18mm dans votre coffret électrique.
L'essentiel du porte fusible DF102
- Fabriqué en Tunisie
- Dimension de la cartouche : 10x38mm
- Sans voyant visible
livraison gratuite
Livraison gratuite à partir de 250€ TTC d’achat et 150€ HT pour les pros
Caractéristiques principales du Porte fusible Schneider DF102 :
- Gamme : TeSys
- Nom du produit : TeSys DF
- Type de produit ou équipement : Porte-fusibles
- Nom de l'appareil : DF10
- Conformité : DF2CA cartouche fusibleDF2CN cartouche fusible
- Description des pôles : 2P
- Taille du fusible : 10 x 38 mm
- type de fusible : , aM, gG
- type de commande : Par maneton cadenassable
- Catégorie d'emploi : AC-20B se conformer à IEC 60947-3DC-20B se conformer à IEC 60947-3
- [Ue] tension assignée d'emploi : 690 V CA690 V CC
- [Ie] courant assigné d'emploi : 32 A à 400 V CA
- [Ith] courant thermique conventionnel : 32 A à <20 °C
- Niveau d?isolement à fréquence industrielle 50Hz 1mn : 690 VCA
- [Uimp] tension assignée de tenue aux chocs : 6 kV
- catégorie de surtension : III
- résistance de court-circuit : 120 kA 400 V se conformer à IEC 60947-3120 kA 500 V se conformer à IEC 60947-3
- puissance dissipée en W : 3 W maximum power dissipation by fuse
- Complémentaires Normes : EN/IEC 60947-3EN/IEC 60269-2UL 4248-1CSA C22.2 No 4248-1EN 45545-2: R22 HL2
- Certifications du produit : CEIReconnu ULCSACCCEACDNV-GL
- Support de montage : Rail DIN symétrique 35 mm
- position de montage : Vertical (tolérance: +/- 23°)
- mode de raccordement : Borniers à vis-étrier 1 câble(s) 1?16 mm²rigideBorniers à vis-étrier 2 câble(s) 1?6 mm²rigideBorniers à vis-étrier 1 câble(s) 1?16 mm²souple avec ou sansBorniers à vis-étrier 2 câble(s) 1?6 mm²souple avec ou sans
- Couple de serrage : 2,2 N.m - avec tournevis PZ22,2 N.m - avec tournevis plat Ø 5,5 mm
- Hauteur : 79,5 mm
- Largeur : 35 mm
- Profondeur : 61 mm
- Poids du produit : 0,085 kg
- Quantité du lot : Jeu de 6
- Type de produit :
- Porte fusible
- Type de connexion :
- À vis
- Type de fusible :
- 10x38mm
- Gamme :
- TeSys
- Famille :
- TeSys DF
- Calibre :
- 32A
- Encombrement (modules de 18mm) :
- 2 modules
- Polarité :
- 2P
- Tension nominale :
- 220V
- Certification :
- Certifié CE
- Pays de fabrication :
- Tunisie
- Garantie :
- 18 mois
