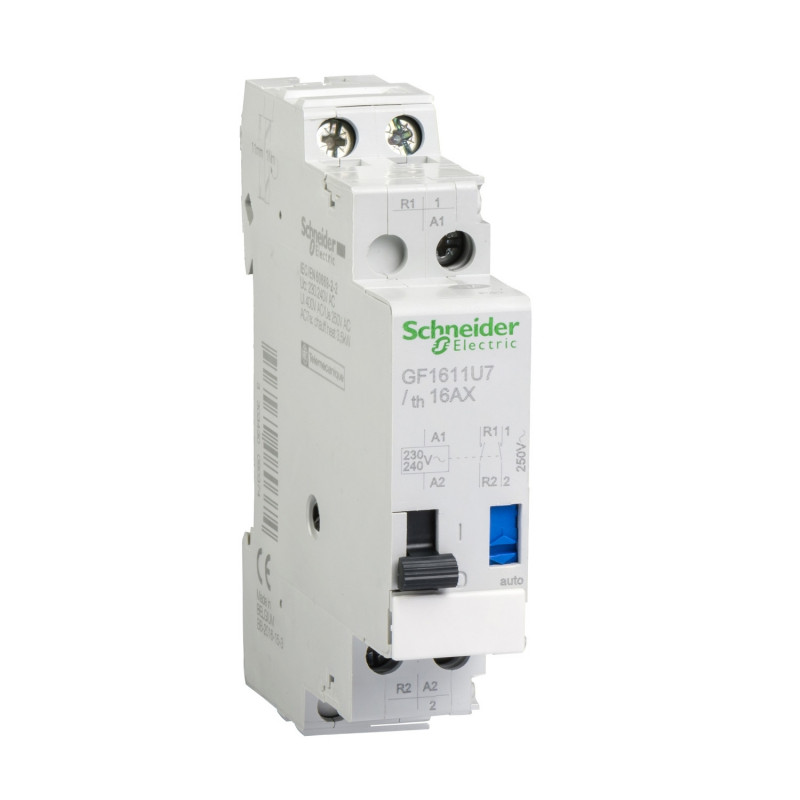

GF1611U7 Schneider - Télérupteur - bobine 230..240V 50/60Hz - 1O+1F 16A - TeSys GF16
44,37 € HT
Réf. fabricant : GF1611U7
EAN-13 : 3389110707793
Réf. AE : SCHGF1611U7
Télérupteur TeSys GF16 2 pôles tension 230Vca - Schneider Electric GF1611U7
Le télérupteur est utilisé, le plus souvent pour un usage domestique, pour la commande de plusieurs points d'éclairages avec des boutons poussoirs. A la différence d'un contacteur la tension aux bornes de la bobine n'a pas besoin d'être maintenue, une impulsion suffit.
Le télérupteur bipolaire GF1611U7 de la gamme TeSys GF16 du fabriquant Schneider Electric affiche une tension de commande aux bornes de la bobine de 230Vca avec contacts 1NO+1NF.
Comme pour un contacteur ou un relais, la norme NF C 15-100 impose lors du câblage d'un télérupteur (peut importe la marque Schneider, Legrand, Hagër...) la bobine doit être protégée par un disjoncteur 2A.
Ce qui différencie le télérupteur GF1611U7 Schneider des autres :
- Fabriqué en Belgique
- Tension 230Vca
- Contacts 1NO+1NF
- Certifié NF
- Largeur 1 module
Questions et réponses
livraison gratuite
Livraison gratuite à partir de 250€ TTC d’achat et 150€ HT pour les pros
Caractéristiques principales du Télérupteur inverseur Schneider GF1611U7 :
- Gamme : TeSys
- Nom du produit : TeSys GF
- Type de produit ou équipement : Télérupteur
- Nom de l'appareil : GF16
- Catégorie d'emploi : AC-1
- Description des pôles : 2P
- composition des pôles : 1F+1O
- [Ie] courant assigné d'emploi : 16 A AC-1
- [Ue] tension assignée d'emploi : 250 V CA 50/60 Hz
- courant temporaire admissible : 320 A à <40 °C 1s48 A à <40 °C 30 s96 A à <40 °C 10 s
- Position de montage : +/- 90° par rapport au plan vertical
- type de circuit de commande : CA à 50/60 Hz
- tension circuit de commande : 230...240 V CA 50/60 Hz
- Mode d'installation : Encliquetable
- Support de montage : Rail DIN symétrique 35 mm
- Complémentaires [Ith] courant thermique conventionnel : 16 A à <50 °C
- impédance moyenne : 4 mOhm à 50 Hz - Ith 16 A
- [Ui] tension d'isolement : 400 V se conformer à IEC 60947-5-1400 V se conformer à VDE 0110
- [Uimp] tension assignée de tenue aux chocs : 4 kV en enveloppe
- mode de raccordement : Télécommande: borniers à vis-étrier 1 câble(s) 1,5 mm² rigide sans extrémité de câbleTélécommande: borniers à vis-étrier 1 câble(s) 2,5 mm² souple avec extrémité de câbleTélécommande: borniers à vis-étrier 1 câble(s) 2,5 mm² souple sans extrémité de câbleTélécommande: borniers à vis-étrier 2 câble(s) 1,5 mm² souple avec extrémité de câbleTélécommande: borniers à vis-étrier 2 câble(s) 1,5 mm² rigide sans extrémité de câbleTélécommande: borniers à vis-étrier 2 câble(s) 2,5 mm² souple sans extrémité de câbleCircuit de puissance: borniers à vis-étrier 1 câble(s) 0,5?6 mm² souple avec extrémité de câbleCircuit de puissance: borniers à vis-étrier 1 câble(s) 0,5?6 mm² souple sans extrémité de câbleCircuit de puissance: borniers à vis-étrier 1 câble(s) 0,5?6 mm² rigide sans extrémité de câbleCircuit de puissance: borniers à vis-étrier 2 câble(s) 0,5?4 mm² souple avec extrémité de câbleCircuit de puissance: borniers à vis-étrier 2 câble(s) 0,5?4 mm² souple sans extrémité de câbleCircuit de puissance: borniers à vis-étrier 2 câble(s) 0,5?4 mm² rigide sans extrémité de câble
- Couple de serrage : Télécommande: 0,8 N.m - sur borniers à vis-étrierCircuit de puissance: 0,8 N.m - sur borniers à vis-étrier
- Temps de fonctionnement : 70 ms fermeture70 ms ouverture
- vitesse de commande maxi : 900 cyc/h
- plage de tension du circuit de commande : 0,85?1,1 Uc à <50 °C 50/60 Hz
- Durée de l'impulsion : >= 70 ms
- consommation moyenne en VA : 19 VA CA 50 Hz à à Uc à 20 ºC
- puissance dissipée par pôle : 1 W
- Endurance mécanique : 1 Mcycles
- durée de vie électrique : 100000 cycle AC-22200000 cycle AC-21
- Pas de 9 mm : 2
- Hauteur : 81 mm
- Largeur : 18 mm
- Profondeur : 64 mm
- Poids du produit : 0,11 kg
- Quantité du lot : Jeu de 12
Opérateur économique responsable
- Schneider -
- 35 rue Joseph Monier
- 92500 Rueil-Malmaison
- Type de produit :
- Télérupteur inverseur
- Type de connexion :
- À vis
- Type de contact :
- 1NO+1NF
- Gamme :
- TeSys
- Famille :
- GF16
- Calibre :
- 16A
- Polarité :
- 2P
- Tension de la bobine :
- 230Vca
- Certification :
- Certifié NF
- Pays de fabrication :
- Belgique
- Garantie :
- 18 mois
