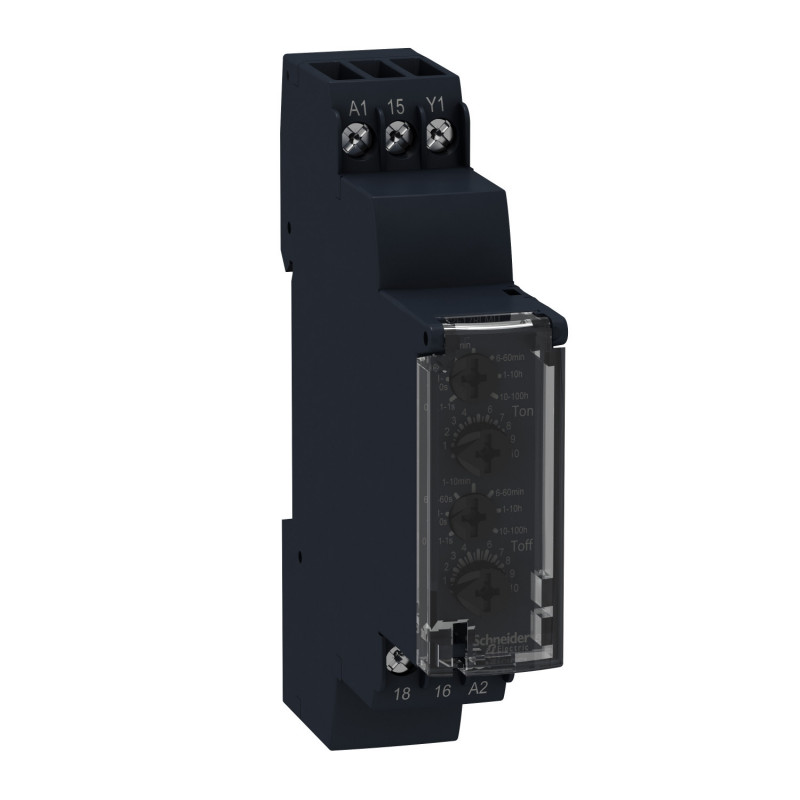

RE17RLMU Schneider - Relais temporisé clignoteur - 1OF (inverseur) - L Li - 1s à 100h - 24VCC/24 à 240VAC - Zelio Time
Réf. fabricant : RE17RLMU
EAN-13 : 3606480552724
3606480552724
Réf. AE : SCHRE17RLMU
SCHRE17RLMU
Relais temporisé 1OF - Zelio Time - Schneider Electric RE17RLMU
Ce relais de puissance fait partie de la gamme Zelio Time de chez Schneider Electric.
Le Contact 1OF (inverseur) du relais est actionné par une bobine de tension 24V à 240Vca + 24Vcc.De format modulaire le relais RE17RLMU se monte sur rail DIN.
Les fonctions du relais temporisé RE17RLMU de chez Schneider Electric
- Clignoteur asymétrique (démarrage au repos)
- Clignoteur asymétrique (démarrage au travail)
- Gamme de temps : 1s-100h
livraison gratuite
Livraison gratuite à partir de 250€ TTC d’achat et 150€ HT pour les pros
Caractéristiques principales du Relais temporisé Schneider de référence RE17RLMU :
- Gamme de produit : Harmony Timer Relays
- Type de produit ou équipement : Dual function relay
- Type de sortie numérique : Relais
- Largeur : 17,5 mm
- Nom de l'appareil : RE17R
- Type de temporisation : Asymmetrical flashing
- Plage de temporisation : 1?10 H1?10 s0,1?1 s6?60 min1?10 min10?100 H6?60 s
- courant de sortie nominal : 8 A
- Complémentaires Description des contacts : 1 F/O
- Matière des contacts : Sans cadmium
- Hauteur : 90 mm
- Profondeur : 72 mm
- Type de commande : Sélecteur face avant
- [Us] tension d'alimentation : 24...240 V AC 50/60 Hz24 V DC
- Plage d'utilisation en tension : 0,85 à 1,1 Us
- Fréquence d'alimentation : 50...60 Hz +/- 5 %
- Libération de la tension d'entrée : 10 V
- Mode de raccordement : Bornes à vis, 1 x 0,5 à 1 x 3,3 mm² (AWG 20 à AWG 12) rigide sans emboutBornes à vis, 2 x 0,5 à 2 x 2,5 mm² (AWG 20 à AWG 14) rigide sans emboutBornes à vis, 1 x 0,2 à 1 x 2,5 mm² (AWG 24?AWG 14) souple avec emboutBornes à vis, 2 x 0,2 à 2 x 1,5 mm² (AWG 24 à AWG 16) souple avec embout
- couple de serrage : 0,6?1 N.m se conformer à CEI 60947-1
- Matière du boîtier : Auto-extinguible
- Précision de répétition : +/- 0,5% se conformer à CEI 61812-1
- Dérive en température : +/- 0,05 %/°C
- Dérive en tension : +/- 0,2 %/V
- Réglage exact du temps de retard : +/- 10 % pleine échelle à 25 °C se conformer à CEI 61812-1
- Largeur d'impulsion du signal de commande : 100 ms avec charge en parallèle typique30 ms typique
- Résistance d'isolement : 100 M? à 500 V CC se conformer à CEI 60664-1
- Temps de reset : 120 ms sur désexcitation typique
- Facteur de marche : 100 %
- Puissance consommée en VA : 0?32 VA à 240 V CA
- Puissance consommée maximale en W : 0,6 W à 24 V CC
- Courant commuté minimum : 10 mA à 5 V CC
- Courant commuté maximum : 8 A CA/CC
- Tension de coupure maximale : 250 V CA
- Pouvoir de coupure : 2000 VA
- Fréquence de fonctionnement : 10 Hz
- Durée de vie électrique : 100000 cycle pour résistive charge (8 A à 250 V CA maximum)
- Endurance mécanique : 10000000 cycle
- Tenue diélectrique : 2,5 kV 1 mA/1 minute 50 Hz se conformer à CEI 61812-1
- [Uimp] tension assignée de tenue aux chocs : 5 kV pendant 1,2/50 µs
- Délai de mise sous tension : 100 ms
- Marquage : CE
- Distance de fuite : 4 kV/3 se conformer à CEI 60664-1
- Données de fiabilité de la sécurité : MTTFd = 296,8 annéesB10d = 270000
- Position de montage : Toutes positions par rapport au plan de montage vertical normal
- Support de montage : Rail DIN 35 mm se conformer à EN/CEI 60715
- Signalisation locale : Voyant DEL pour stabilisé : relais alimenté, aucune temporisation en coursVoyant DEL 80 % MARCHE et 20 % ARRET pour clignotant : temporisation en cours
- Poids du produit : 0,07 kg
- Type de temporisation : L, Li
- Fonctionnalité : Minuterie à clignotement asymétrique
- Code de compatibilité : RE17
- Type de produit :
- Relais temporisé
- Type de contact :
- 1OF (inverseur)
- Gamme :
- Zelio
- Famille :
- Zelio Time
- Format :
- Modulaire
- Tension de la bobine :
- 24V à 240Vca + 24Vcc
- Pays de fabrication :
- Indonésie
- Garantie :
- 18 mois
- Durée de temporisation :
- 1s-100h
