RE17RMMW Schneider - Relais temporisé - 1OF (inverseur) - multi - 1s à 100h - 12 à 240VACDC - Zelio Time
search
  • RE17RMMW Schneider - Relais temporisé - 1OF (inverseur) - multi - 1s à 100h - 12 à 240VACDC - Zelio Time
  • RE17RMMW Schneider - Relais temporisé multifonction - 1OF (inverseur) 1s à 100h - 12 à 240Vac/dc - Zelio Time
* Image(s) non contractuelle(s)
EN STOCK Livraison 24/48h

RE17RMMW Schneider - Relais temporisé multifonction - 1OF (inverseur) 1s à 100h - 12 à 240Vac/dc - Zelio Time

Schneider
44,00 € HT
Réf. fabricant : RE17RMMW EAN-13 : 3606480552762 3606480552762 Réf. AE : SCHRE17RMMW SCHRE17RMMW

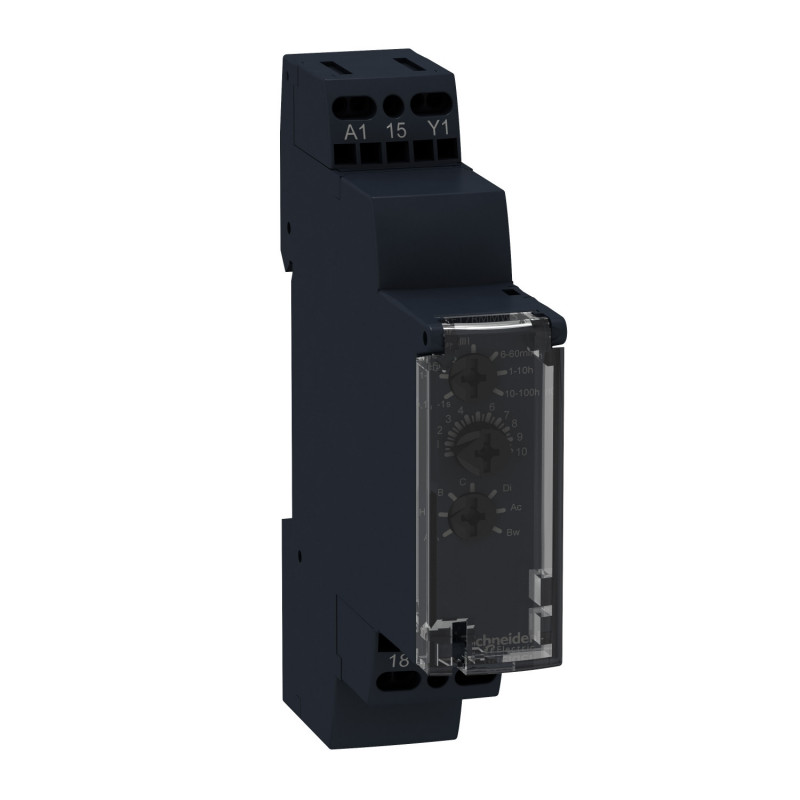

Relais temporisé 1OF - Zelio Time - Schneider Electric RE17RMMW

Ce relais temporisé 10 fonctions fait partie de la gamme Zelio Time de chez Schneider Electric.

Le Contact 1OF (inverseur) du relais est actionné par une bobine de tension 12V à 240V ca-cc (courant alternatif ou courant continu)

De format modulaire le relais RE17RMMW se monte sur rail DIN. La durée de temporisation est réglable de 1s à 100h grâce à son sélecteur en façade.

Les 10 fonctions du relais temporisé RE17RMMW de chez Schneider Electric

  • Temporisation: 1s-100h
  • Fonction A : retard à la mise sous tension, la temporisation démarre à la mise sous tension, à la fin de la temporisation, le contact de la sortie relais se ferme
  • Fonction At: possibilité d'interrompre la temporisation à chaque fermeture de la borne Y1
  • Fonction B: après la mise sous tension, une impulsion sur Y1 lance la temporisation, les contacts se ferment pendant la temporisation, puis s'ouvrent à la fin de la temporisation.
  • Fonction C: après la mise sous tension ET la fermeture de Y1 les sorties relais se ferment, la temporisation démarre à la ré-ouverture de Y1. A la fin de la tempo les contacts s'ouvrent.
  • Fonction H: après la mise sous tension, la temporisation démarre et les contacts se ferment, ils s'ouvrent à la fin de la temporisation.
  • Fonction Ht:
  • Fonction D:
  • Fonction DI:
  • Fonction Ht:
  • Fonction Ac:
  • Fonction Bw:
Questions et réponses
livraison gratuite

Livraison gratuite à partir de 250€ TTC d’achat et 150€ HT pour les pros

Type de produit :
Relais temporisé
Type de contact :
1OF (inverseur)
Gamme :
Zelio
Famille :
Zelio Time
Format :
Modulaire
Tension de la bobine :
12V à 240Vca-cc
Pays de fabrication :
Indonésie
Garantie :
18 mois
Durée de temporisation :
1s-100h
prix TTC_MKP :
48,4
actif_MKP :
1
Coefficient_MKP :
1,1
Total
44.00 € HT
52.80 € TTC

Caractéristiques principales du Relais temporisé Schneider de référence RE17RMMW :

  • Gamme de produit : Harmony Timer Relays
  • Type de produit ou équipement : Multifunction relay
  • Type de sortie numérique : Relais
  • Largeur : 17,5 mm
  • Nom de l'appareil : RE17R
  • Type de temporisation : Power on-delayOn-delay and off-delayIntervalDurée d'inhibitionSymmetrical flashing
  • Plage de temporisation : 1?10 H0,1?1 s6?60 s10?100 H6?60 min1?10 s1?10 min
  • courant de sortie nominal : 8 A
  • Complémentaires Description des contacts : 1 F/O
  • Matière des contacts : Sans cadmium
  • Hauteur : 90 mm
  • Profondeur : 72 mm
  • Type de commande : Sélecteur face avant
  • [Us] tension d'alimentation : 12 à 240 V CA/CC 50/60 Hz
  • Plage d'utilisation en tension : 0,85 à 1,1 Us
  • Fréquence d'alimentation : 50...60 Hz +/- 5 %
  • Libération de la tension d'entrée : 5 V
  • Mode de raccordement : Bornes à vis, 1 x 0,5 à 1 x 3,3 mm² (AWG 20 à AWG 12) rigide sans emboutBornes à vis, 2 x 0,5 à 2 x 2,5 mm² (AWG 20 à AWG 14) rigide sans emboutBornes à vis, 1 x 0,2 à 1 x 2,5 mm² (AWG 24?AWG 14) souple avec emboutBornes à vis, 2 x 0,2 à 2 x 1,5 mm² (AWG 24 à AWG 16) souple avec embout
  • couple de serrage : 0,6?1 N.m se conformer à CEI 60947-1
  • Matière du boîtier : Auto-extinguible
  • Précision de répétition : +/- 0,5% se conformer à CEI 61812-1
  • Dérive en température : +/- 0,05 %/°C
  • Dérive en tension : +/- 0,2 %/V
  • Réglage exact du temps de retard : +/- 10 % pleine échelle à 25 °C se conformer à CEI 61812-1
  • Largeur d'impulsion du signal de commande : 100 ms avec charge en parallèle typique30 ms typique
  • Résistance d'isolement : 100 M? à 500 V CC se conformer à CEI 60664-1
  • Temps de reset : 120 ms sur désexcitation typique
  • Facteur de marche : 100 %
  • Puissance consommée en VA : 0?3 VA à 240 V CA
  • Puissance consommée maximale en W : 1,5 W à 240 V CC
  • Courant commuté minimum : 10 mA à 5 V CC
  • Courant commuté maximum : 8 A CA/CC
  • Tension de coupure maximale : 250 V CA
  • Pouvoir de coupure : 2000 VA
  • Fréquence de fonctionnement : 10 Hz
  • Durée de vie électrique : 100000 cycle pour résistive charge (8 A à 250 V CA maximum)
  • Endurance mécanique : 10000000 cycle
  • Tenue diélectrique : 2,5 kV 1 mA/1 minute 50 Hz se conformer à CEI 61812-1
  • [Uimp] tension assignée de tenue aux chocs : 5 kV pendant 1,2/50 µs
  • Délai de mise sous tension : 100 ms
  • Marquage : CE
  • Distance de fuite : 4 kV/3 se conformer à CEI 60664-1
  • Données de fiabilité de la sécurité : MTTFd = 296,8 annéesB10d = 270000
  • Position de montage : Toutes positions par rapport au plan de montage vertical normal
  • Support de montage : Rail DIN 35 mm se conformer à EN/CEI 60715
  • Signalisation locale : Voyant DEL pour stabilisé : relais alimenté, aucune temporisation en coursVoyant DEL 80 % MARCHE et 20 % ARRET pour clignotant : temporisation en coursVoyant DEL 5 % MARCHE et 95 % ARRET pour impulsion: relais hors tension, pas de chronométrage en cours (sauf fonction Di-D, Li-L)
  • Poids du produit : 0,07 kg
  • Type de temporisation : A, Ac, At, B, Bw, C, D, Di, H, Ht
  • Fonctionnalité : Multifonction
  • Code de compatibilité : RE17
