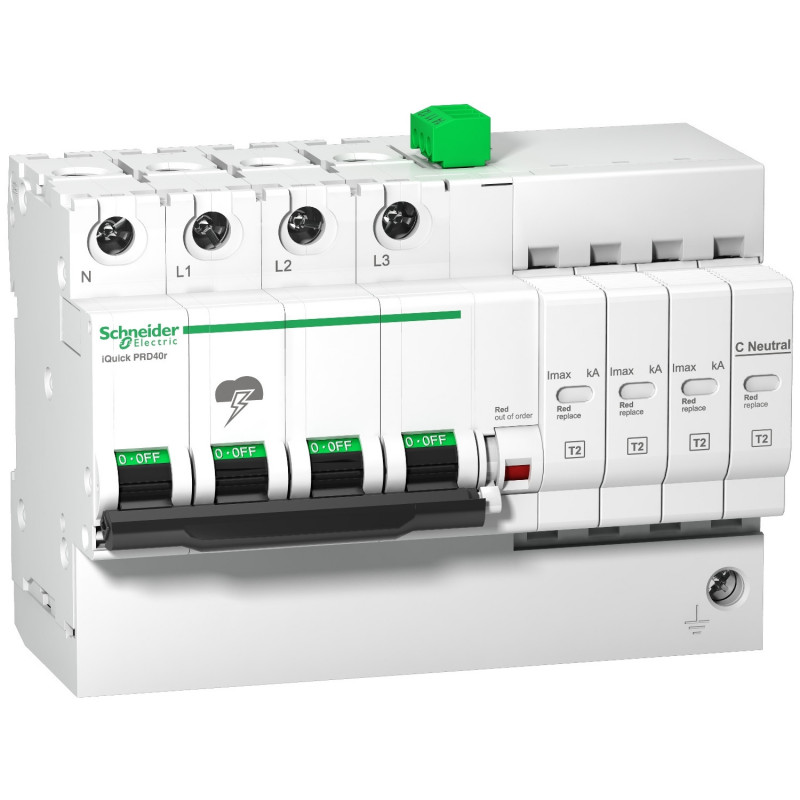

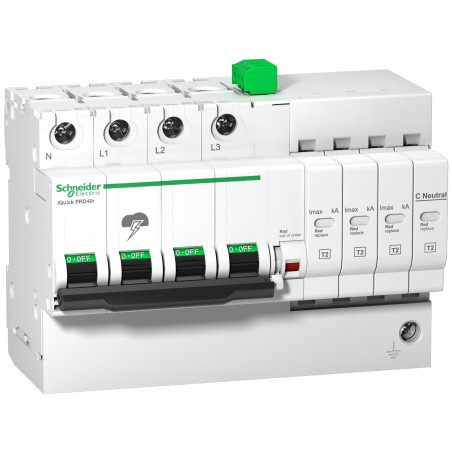

A9L16300 Schneider - Parafoudre triphasé + neutre de type 2 - 3 autoprotégé - 8kA - report de signalisation
150,00 € HT
Réf. fabricant : A9L16300
EAN-13 : 3606480387128
Réf. AE : SCHA9L16300
Parafoudre triphasé + neutre Schneider A9L16300
Ce parafoudre 3P+N de type 2 -3 est installé en tête de tableau électrique quand l'installation n'inclut pas de paratonnerre. Il est positionné en aval du disjoncteur de branchement
Le parafoudre modulaire Schneider A9L16300 est un parafoudre auto protégé avec disjoncteur intégré. Cette protection assure la sécurité du circuit quand le parafoudre arrive en fin de vie (obligatoire selon NF C 15-100)
Ce dispositif de protection contre la foudre inclut un indicateur d'état de fin de vie en façade du parafoudre, caractérisé par un voyant mécanique en rouge quand le parafoudre est à remplacer. Le report de signalisation est assuré par des contacts NO et NF.
Ce parafoudre dispose d'un courant nominal de décharge de 2kA. Il dispose également d'un courant max de décharge de 8kA, Cette valeur correspond à l'intensité max que peut écouler un parafoudre sur un choc de foudre.
Ce dispositif est connecté au circuit par un système de connexion à vis.
L'essentiel sur le parafoudre Schneider A9L16300
- Courant nominal de décharge In = 2kA
- Courant max de décharge Imax= 8kA
- Type 3
- parafoudre auto protégé : Oui
- Report de signalisation : Oui
- Parafoudre débrochable (cartouches remplaçables)
Questions et réponses
livraison gratuite
Livraison gratuite à partir de 250€ TTC d’achat et 150€ HT pour les pros
Caractéristiques principales du Parafoudre triphasé + neutre Schneider de référence A9L16300 :
- Gamme du produit : Acti 9
- Nom du produit : Acti 9 iQuick PRD
- Type de produit ou équipement : Parafoudre à cartouche débrochable
- Nom de l'appareil : IQuick PRD8r
- Application : Distribution
- Description des pôles : 3P + N
- signalisation à distance : Avec
- composition de contacts de signalisation : 1 SD (1 C/O)
- type de parafoudre : Réseau de distribution électrique
- Schéma de liaison à la terre : TTTN-S
- [Uoc] tension en circuit ouvert : 10 kV type 3 mode commun L/PE10 kV type 3 mode commun N/PE10 kV type 3 mode différentiel L/N
- Complémentaires classe de parafoudre : Type 2 + 3
- technologie du parafoudre : MOV + GDT
- [Ue] tension assignée d'emploi : 230/400 V CA (+/- 10 %) à 50/60 Hz
- [In] nominal discharge current : Mode commun: 2 kA (L/PE)Mode commun: 2 kA (N/PE)Mode différentiel: 2 kA (L/N)
- [Imax] maximum discharge current : Mode commun: 8 kA L/PEMode commun: 8 kA N/PEMode différentiel: 8 kA L/N
- [Uc] tension maximale de service permanent : Mode commun: 264 V N/PEMode commun: 350 V L/PEMode différentiel: 350 V L/N
- [Up] niveau de protection en tension maximal : Mode commun <1,5 kV type 2 L/PEMode commun <1,5 kV type 2 N/PEMode différentiel <1,2 kV type 2 L/NMode commun <1,4 kV type 3 L/PEMode différentiel <1,4 kV type 3 L/NCommon mode <1.5 kV type 3 N/PE
- type de sectionneur : Disjoncteur à commande intégrée - Icu 25 kA
- [Isccr] short-circuit current rating : 25 kA
- tension circuit de signalisation : 2 A/250 V AC 50/60 Hz
- Mode d'installation : Encliquetable
- Support de montage : Rail DIN
- Pas de 9 mm : 14,6
- Hauteur : 94 mm
- Largeur : 131,5 mm
- Profondeur : 75,9 mm
- Poids du produit : 0,84 kg
- Couleur : White (RAL 9003)
- Temps de réponse : <= 25 ns
- Type de raccordement : Borne du type à cage (dessous) 2,5?25 mm²Borne du type à cage (partie supérieure) 2,5?25 mm²
- couple de serrage : 2.5 N.m
- Type de produit :
- Parafoudre triphasé + neutre
- Type de connexion :
- À vis
- Type de parafoudre :
- Type 2
- Gamme :
- Acti9
- Famille :
- iQuick PRD8r
- Débrochable :
- Oui
- Polarité :
- 3P+N
- Auto-protégé :
- Oui
- Courant maximal de décharge :
- 8kA
- Courant nominal de décharge :
- 2kA
- Report de signalisation :
- Oui
- Certification :
- Certifié NF
- Pays de fabrication :
- Hongrie
