A9L16618 Schneider - Parafoudre triphasé + neutre de type 2 autoprotégé - 10kA - report de signalisation

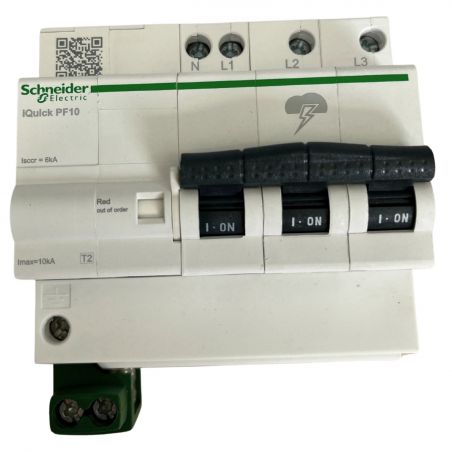

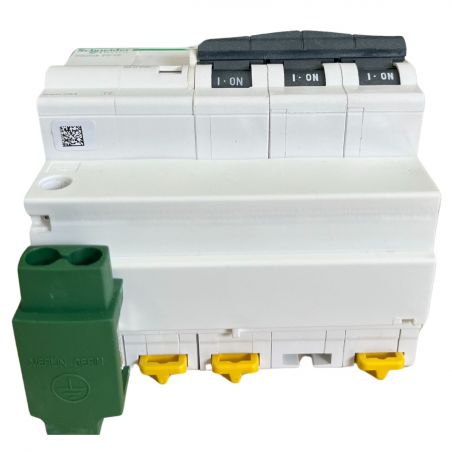

Parafoudre triphasé + neutre Schneider A9L16618
Ce parafoudre 3P+N de type 2 est installé en tête de tableau électrique quand l'installation n'inclut pas de paratonnerre. Il est positionné en aval du disjoncteur de branchement.
Le parafoudre modulaire Schneider A9L16618 est un parafoudre auto protégé avec disjoncteur intégré. Cette protection assure la sécurité du circuit quand le parafoudre arrive en fin de vie (obligatoire selon NF C 15-100)

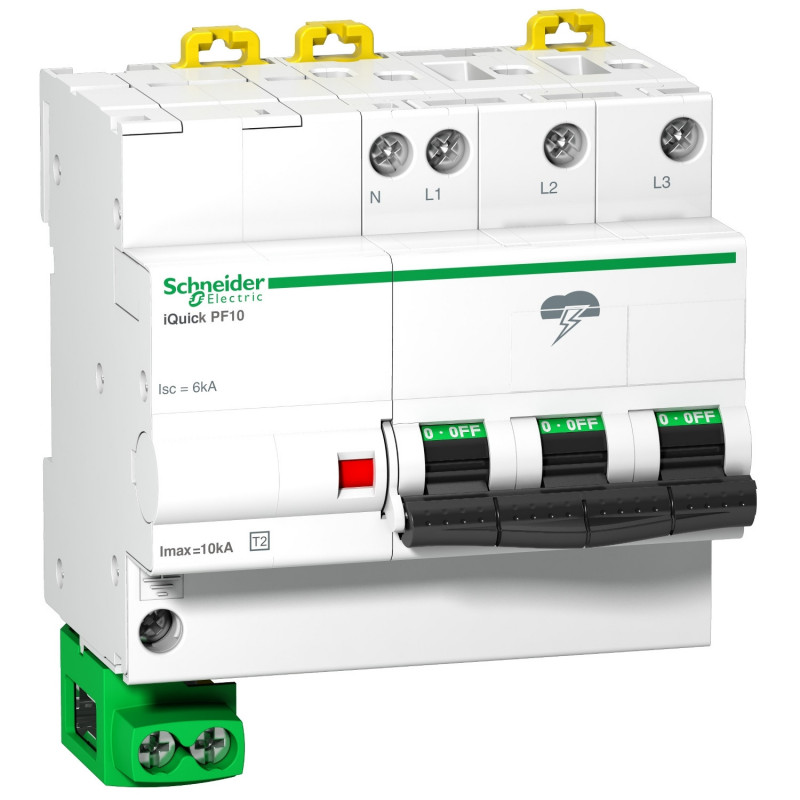

Ce dispositif de protection contre la foudre inclut un indicateur d'état fin de vie en façade du parafoudre. Le voyant mécanique est rouge et la manette est sur OFF quand le parafoudre est à remplacer. Le report à distance de l'état de fonctionnement du parafoudre peut est assuré par l'ajout du module référence A9L16619.
Ce parafoudre dispose d'un courant nominal de décharge de 5kA. Il dispose également d'un courant max de décharge de 10kA, Cette valeur correspond à l'intensité max que peut écouler un parafoudre sur un choc de foudre.
Ce parasurtenseur est livré avec borne de terre compatible avec un fil de terre section 16mm². Attention, le fil de terre est à commander séparément.
L'essentiel sur le parafoudre Schneider A9L16618
- Courant nominal de décharge In = 5kA
- Courant max de décharge Imax= 10kA
- Type 2
- parafoudre auto protégé : Oui
- Report de signalisation : Oui
- Parafoudre non débrochable (à remplacer intégralement)
Caractéristiques principales du Parafoudre triphasé + neutre Schneider de référence A9L16618 :
- Gamme du produit : Acti 9
- Nom du produit : Acti 9 PF
- Type de produit ou équipement : Parafoudre
- Nom de l'appareil : IQuick PF
- Application : Distribution
- Description des pôles : 3P + N
- signalisation à distance : Sans
- type de parafoudre : Réseau de distribution électrique
- Schéma de liaison à la terre : TTTN-S
- Complémentaires classe de parafoudre : Type 2
- technologie du parafoudre : MOV + GDT

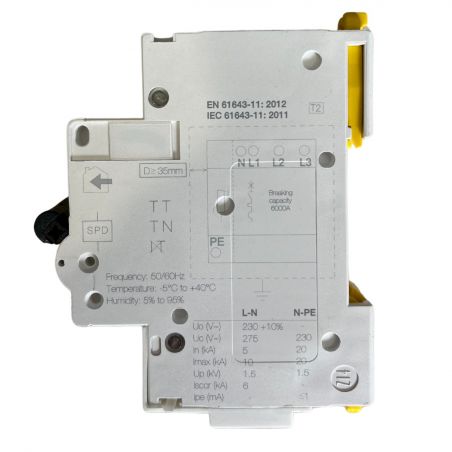

- [Ue] tension assignée d'emploi : 230/400 V CA (+/- 10 %) à 50/60 Hz
- [In] nominal discharge current : Common mode: 20 kA (N/PE)Mode différentiel: 5 kA (L/N)
- [Imax] maximum discharge current : Common mode: 20 kA N/PEMode différentiel: 10 kA L/N
- [Uc] tension maximale de service permanent : Differential mode: 275 V L/NMode commun: 275 V L/PE
- [Up] niveau de protection en tension maximal : Mode commun <1,5 kV type 2 L/PEMode différentiel <1,5 kV type 2 L/N
- [Ut] surtension temporaire : 337 V L/N 5 s withstand1200 V N/PE 200 ms mode de défaillance en sécurité442 V L/PE 5 s tenue
- [If] courant de suite : 0,1 kA mode commun N/PE
- type de sectionneur : Disjoncteur à commande intégrée - Icu 6 kA
- [Isccr] short-circuit current rating : 6 kA
- [Isccr] short-circuit current rating : double fault : 6 kA
- Mode d'installation : Encliquetable
- Support de montage : Rail DIN
- Pas de 9 mm : 9,8
- Hauteur : 106,7 mm
- Largeur : 88,4 mm
- Profondeur : 74,1 mm
- Poids du produit : 640 g
- Couleur : Blanc (RAL 9003)
- Temps de réponse : <= 25 ns
- [Ipe] Ground residual current : 1 mA

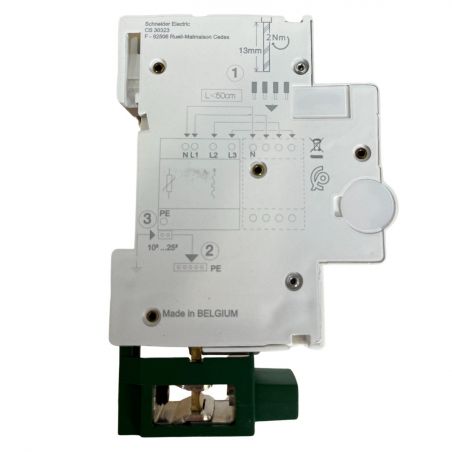

- Type de raccordement : Borne du type à cage (L/N) 1?16 mm² rigideBorne du type à cage (terre) 10?25 mm² rigideBorne du type à cage (L/N) 1?16 mm² soupleBorne du type à cage (terre) 10?25 mm² soupleBorne du type à cage (L/N) 1?16 mm² flexible avec emboutBorne du type à cage (terre) 10?25 mm² flexible avec embout
- Longueur de dénudage des fils : 13 mm
- couple de serrage : 2 N.m
- Type de produit :
- Parafoudre triphasé + neutre
- Type de connexion :
- À vis
- Type de parafoudre :
- Type 2
- Gamme :
- Acti9
- Famille :
- iQuick PF10
- Débrochable :
- Non
- Polarité :
- 3P+N
- Auto-protégé :
- Oui
- Courant maximal de décharge :
- 10kA
- Courant nominal de décharge :
- 5kA
- Report de signalisation :
- Oui
- Certification :
- Certifié NF
- Pays de fabrication :
- Belgique
