A9L20601 Schneider - Parafoudre triphasé + neutre de type 2 iPRDR20r - 20kA - report de signalisation
Réf. fabricant : A9L20601
EAN-13 : 3606480506437
Réf. AE : SCHA9L20601

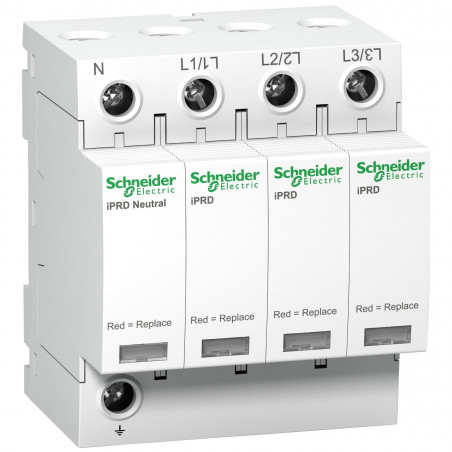

Parafoudre triphasé + neutre Schneider A9L20601
Ce parafoudre 3P+N de type 2 est installé en tête de tableau électrique quand l'installation n'inclut pas de paratonnerre. Il est positionné en aval du disjoncteur de branchement.
Le parafoudre modulaire Schneider A9L20601 est un parafoudre sans auto protection (disjoncteur à commander séparément). Cette protection assure la sécurité du circuit quand le parafoudre arrive en fin de vie (obligatoire selon NF C 15-100)
Ce dispositif de protection contre la foudre inclut un indicateur d'état de fin de vie en façade du parafoudre, caractérisé par un voyant mécanique en rouge quand le parafoudre est à remplacer. Le report de signalisation est assuré par des contacts NO et NF.
Ce parafoudre dispose d'un courant nominal de décharge de 5kA. Il dispose également d'un courant max de décharge de 20kA, Cette valeur correspond à l'intensité max que peut écouler un parafoudre sur un choc de foudre.
Ce dispositif est connecté au circuit par un système de connexion à vis.
L'essentiel sur le parafoudre Schneider A9L20601
- Courant nominal de décharge In = 5kA
- Courant max de décharge Imax= 20kA
- Type 2
- parafoudre auto protégé : Non
- Report de signalisation : Oui
- Parafoudre débrochable (cartouches remplaçables)
Questions et réponses
Caractéristiques principales du Parafoudre triphasé + neutre Schneider de référence A9L20601 :
- Gamme : Acti 9
- Nom du produit : Acti 9 iPRD
- Type de produit ou équipement : Parafoudre à cartouche débrochable
- Nom de l'appareil : IPRD20r
- Application : Distribution
- Description des pôles : 3P + N
- signalisation à distance : Avec
- composition de contacts de signalisation : 1 SD (1 C/O)
- type de parafoudre : Réseau de distribution électrique
- Schéma de liaison à la terre : TTTN-S
- Complémentaires classe de parafoudre : Type 2
- technologie du parafoudre : MOV + GDT
- [Ue] tension assignée d'emploi : 230/400 V CA (+/- 10 %) à 50/60 Hz
- [In] nominal discharge current : Common mode: 5 kA (L/PE)Common mode: 5 kA (N/PE)Mode différentiel: 5 kA (L/N)
- [Imax] maximum discharge current : Common mode: 20 kA L/PECommon mode: 20 kA N/PEMode différentiel: 20 kA L/N
- [Uc] tension maximale de service permanent : Mode commun: 260 V N/PEMode différentiel: 350 V L/N
- [Up] niveau de protection en tension maximal : Mode différentiel <1,2 kV type 2 L/NMode commun <1,4 kV type 2 N/PE
- [Ut] surtension temporaire : 337 V L/N 5 s tenue1200 V N/PE 200 ms mode de défaillance en sécurité442 V L/PE 5 s tenue1455 V L/PE 200 ms mode de défaillance en sécurité
- type de sectionneur : Disjoncteur associé iC60N 20 A courbe C - Icu 10 kADisjoncteur associé iC60H 20 A courbe C - Icu 15 kADisjoncteur associé iC60L 20 A courbe C - Icu 25 kADisjoncteur associé NG125H 63 A courbe C - Icu 36 kADisjoncteur associé NG125L 63 A courbe C - Icu 50 kAFusible à associer gG 40 A - Icu 15 kAFusible à associer gG 80 A - Icu 50 kA
- [Isccr] short-circuit current rating : 50 kA
- tension circuit de signalisation : 0,25 A/250 V AC 50/60 Hz
- Mode d'installation : Encliquetable
- Support de montage : Rail DIN
- Pas de 9 mm : 8
- Hauteur : 85 mm
- Largeur : 72 mm
- Profondeur : 69 mm
- Poids du produit : 450 g
- Couleur : Blanc (RAL 9003)
- Temps de réponse : <= 25 ns
- [Ipe] Ground residual current : 0,003 mA0,6 mA
- Type de raccordement : Borne du type à cage (haut ou bas) 2,5?25 mm² rigideBorne du type à cage (haut ou bas) 4?16 mm² soupleBorne du type à cage (haut ou bas) 4?16 mm² flexible avec embout
- Longueur de dénudage des fils : 14 mm
- couple de serrage : 3,5 N.m
- Type de produit :
- Parafoudre triphasé + neutre
- Type de connexion :
- À vis
- Type de parafoudre :
- Type 2
- Gamme :
- Acti9
- Famille :
- iPRDR20r
- Débrochable :
- Oui
- Polarité :
- 3P+N
- Auto-protégé :
- Non
- Courant maximal de décharge :
- 20kA
- Courant nominal de décharge :
- 5kA
- Report de signalisation :
- Oui
- Certification :
- Certifié NF
- Pays de fabrication :
- Chine
