A9L40601 Schneider - Parafoudre triphasé + neutre de type 2 iPRD40r - 40kA - report de signalisation

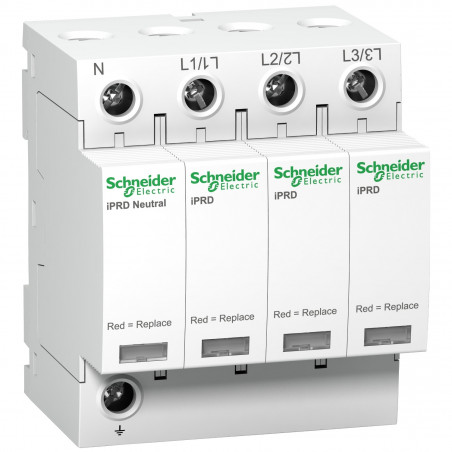

Parafoudre triphasé + neutre Schneider A9L40601
Ce parafoudre 3P+N de type 2 est installé en tête de tableau électrique quand l'installation n'inclut pas de paratonnerre. Il est positionné en aval du disjoncteur de branchement.
Le parafoudre modulaire Schneider A9L40601 est un parafoudre sans auto protection (disjoncteur à commander séparément). Cette protection assure la sécurité du circuit quand le parafoudre arrive en fin de vie (obligatoire selon NF C 15-100)
Ce dispositif de protection contre la foudre inclut un indicateur d'état de fin de vie en façade du parafoudre, caractérisé par un voyant mécanique en rouge quand le parafoudre est à remplacer. Le report de signalisation est assuré par des contacts NO et NF.
Ce parafoudre dispose d'un courant nominal de décharge de 15kA. Il dispose également d'un courant max de décharge de 40kA, Cette valeur correspond à l'intensité max que peut écouler un parafoudre sur un choc de foudre.
Ce dispositif est connecté au circuit par un système de connexion à vis.
L'essentiel sur le parafoudre Schneider A9L40601
- Courant nominal de décharge In = 15kA
- Courant max de décharge Imax= 40kA
- Type 2
- parafoudre auto protégé : Non
- Report de signalisation : Oui
- Parafoudre débrochable (cartouches remplaçables)
Caractéristiques principales du Parafoudre triphasé + neutre Schneider de référence A9L40601 :
- Gamme : Acti 9
- Nom du produit : Acti 9 iPRD
- Type de produit ou équipement : Parafoudre à cartouche débrochable
- Nom de l'appareil : IPRD40r
- Application : Distribution
- Description des pôles : 3P + N
- signalisation à distance : Avec
- composition de contacts de signalisation : 1 SD (1 C/O)
- type de parafoudre : Réseau de distribution électrique
- Schéma de liaison à la terre : TTTN-S
- Complémentaires classe de parafoudre : Type 2
- technologie du parafoudre : MOV + GDT
- [Ue] tension assignée d'emploi : 230/400 V CA (+/- 10 %) à 50/60 Hz
- [In] nominal discharge current : Mode commun: 15 kA (L/PE)Mode commun: 15 kA (N/PE)Mode différentiel: 15 kA (L/N)
- [Imax] maximum discharge current : Mode commun: 40 kA L/PEMode commun: 40 kA N/PEMode différentiel: 40 kA L/N
- [Uc] tension maximale de service permanent : Mode commun: 260 V N/PEMode commun: 350 V L/PEMode différentiel: 350 V L/N
- [Up] niveau de protection en tension maximal : Mode commun <1,4 kV type 2 N/PEMode différentiel <1,4 kV type 2 L/N
- [Ut] surtension temporaire : 337 V L/N 5 s tenue1200 V N/PE 200 ms mode de défaillance en sécurité442 V L/PE 5 s tenue1453 V L/PE 200 ms safe failure mode
- type de sectionneur : Associated circuit breaker iC60H 50 A curve C - Icu 15 kADisjoncteur associé iC60N 40 A courbe C - Icu 10 kADisjoncteur associé NG125H 63 A courbe C - Icu 36 kADisjoncteur associé NG125L 63 A courbe C - Icu 50 kADisjoncteur associé NG125N 40 A courbe C - Icu 25 kAFusible à associer gG 63 A - Icu 15 kAFusible à associer gG 80 A - Icu 50 kA
- [Isccr] short-circuit current rating : 50 kA
- tension circuit de signalisation : 0,25 A/250 V AC 50/60 Hz
- Mode d'installation : Encliquetable
- Support de montage : Rail DIN
- Pas de 9 mm : 8
- Hauteur : 85 mm
- Largeur : 72 mm
- Profondeur : 69 mm
- Poids du produit : 0,421 kg
- Couleur : Blanc (RAL 9003)
- Temps de réponse : <= 25 ns
- [Ipe] Ground residual current : 0,6 mA0,003 mA
- Type de raccordement : Borne du type à cage (dessous) 2,5?35 mm²Borne du type à cage (partie supérieure) 2,5?35 mm²
- couple de serrage : 2,5 N.m
- Type de produit :
- Parafoudre triphasé + neutre
- Type de connexion :
- À vis
- Type de parafoudre :
- Type 2
- Gamme :
- Acti9
- Famille :
- iPRD40r
- Débrochable :
- Oui
- Polarité :
- 3P+N
- Auto-protégé :
- Non
- Courant maximal de décharge :
- 40kA
- Courant nominal de décharge :
- 15kA
- Report de signalisation :
- Oui
- Certification :
- Certifié NF
- Pays de fabrication :
- Chine
